Карточка СИ
Номер в госреестре 81723-21
Наименование СИ Тахеометры электронные
Обозначение типа СИ серий Leica TS16 P Arctic, Leica TS16 G, Leica TM60
Изготовитель "Leica Geosystems AG", Швейцария
Год регистрации 2021
Срок свидетельства 29.04.2026
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Тахеометры электронные серий Leica TS16 P Arctic, Leica TS16 G, Leica TM60 (далее - тахеометры) предназначены для измерения расстояний, горизонтальных и вертикальных углов при выполнении кадастровых и землеустроительных работ, деформационном мониторинге, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.

Описание

Тахеометры - геодезические приборы, принцип действия которых заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования для определения координат объекта.

Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: "темно - светло", которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.

Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояния до цели. Лазерный дальномер может работать с применением призменных отражателей (отражательный режим) или по диффузным объектам (в диффузном режиме).

Длина волны излучения лазерного дальномера - 0,658 мкм, класс 1 / 3R (при измерении в отражательном / диффузном режиме) в соответствии со стандартом ГОСТ IEC 60825-1-2013 «Безопасность лазерной аппаратуры. Часть 1. Классификация оборудования, требования и руководство для пользователей».

Тахеометры электронные серий Leica TM60 оснащены пьезоприводом, а серий Leica TS16 P Arctic, Leica TS16 G сервоприводом, и имеют автоматические функции: точное наведение на центр призмы в автоматическом режиме, слежение за центром призмы в автоматическом режиме, быстрое нахождение призмы в автоматическом режиме, функцию целеуказания.

Конструктивно тахеометры электронные серий Leica TS16 P Arctic, Leica TS16 G, Leica TM60 выполнены единым блоком. У тахеометров электронных на передней панели расположен цветной сенсорный жидкокристаллический дисплей с кнопками управления. На боковых панелях расположены аккумуляторный отсек, слот для подключения карты памяти формата SD объёмом до 8 Гбайт, USB-порт для подключения внешних устройств и наводящие винты управления приводом для точного наведения на цель, а также винт фокусировки и 2 кнопки автофокусировки. У тахеометров электронных серий Leica TS16 P Arctic, Leica TS16 G, Leica TM60 имеется функция автоматического измерения высоты.

Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти или на карте памяти формата SD и могут быть переданы на внешние устройства. Также тахеометры электронные серий Leica TS16 P Arctic, Leica TS16 G, и Leica TM60 оснащены портом RS232 для подключения к персональному компьютеру.

Тахеометры электронные серии Leica TS16 P Arctic выпускаются в четырех моделях: Leica TS16 P 1" Arctic, Leica TS16 P 2" Arctic, Leica TS16 P 3" Arctic и Leica TS16 P 5" Arctic, которые отличаются значением средней квадратической погрешности измерений углов.

Тахеометры электронные серии Leica TS16 G выпускаются в трех моделях: Leica TS16 G 1", Leica TS16 G 2" и Leica TS16 G 3", которые отличаются значением средней квадратической погрешности измерений углов.

Тахеометры электронные серий Leica TS16 P Arctic и Leica TS16G могут выпускаться в исполнениях R500 или R1000, которые отличаются диапазоном измерения расстояний в диффузном режиме.

Тахеометры электронные серии Leica TM60 выпускаются в четырех моделях: Leica TM60 0,5" R1000, Leica TM60 I 0,5" R1000, Leica TM60 1" R1000, Leica TM60 I 1" R1000, которые отличаются значением средней квадратической погрешности измерений углов и наличием встроенной фотокамеры.

Индексы в наименовании моделей означают следующее:

-    G - установлена функция лазерного целеуказателя;

-    P - установлена функция автоматического поиска отражателя;

-    I - встроена фотокамера для ведения фотоабрисов при съемке;

-    R500 - диапазон измерений расстояний в диффузном режиме до 500 м;

-    R1000 - диапазон измерений расстояний в диффузном режиме до 1000 м;

-    0,5"; 1"; 2"; 3"; 5" - значение средней квадратической погрешности измерений углов.

Пломбирование крепёжных винтов корпуса не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Все внутренние винты залиты специальным лаком.

Нанесение знака поверки на средство измерений не предусмотрено.

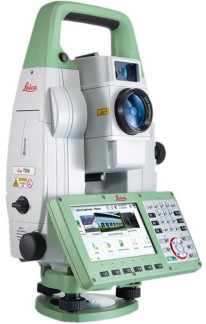

Общий вид тахеометров представлен на рисунках 1-2.

Программное обеспечение

Тахеометры электронные серий Leica TS16 P Arctic, Leica TS16 G, Leica TM60 имеют встроенное программное обеспечение (ВПО) «Leica Captivate» и программное обеспечение «Leica Geo Office», «Leica Infinity», «Leica GeoMos», «3D Reshaper», устанавливаемые на персональный компьютер.

С помощью указанного программного обеспечения осуществляется взаимодействие узлов прибора, настройка и управление рабочим процессом, хранение, передача и обработка результатов измерений.

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 - 2014.

Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационное наименование ПО

Leica Captivate

Leica Infinity

Leica Geo Office

Leica GeoMos

3DReshaper

Номер версии (идентификационны й номер ПО)

не ниже 6.00

не ниже 3.4.1

не ниже 8.4

не ниже 8.0.0

не ниже 18.1.9.30

Цифровой идентификатор ПО

22BD1A0

FA30AA2

BAA220D

20DAC10

FF11C2D

Алгоритм вычисления цифрового идентификатора ПО

CRC32

CRC32

CRC32

CRC32

CRC32

Технические характеристики

Таблица 2 - Метрологические характеристики тахеометров электронных серий Leica TS16 P Arctic,

Leica TS16 G

Наименование характеристики

Значение

Модель

Leica TS16 P 1" Arctic

Leica TS16 G 1"

Leica TS16 P 2" Arctic

Leica TS16 G 2"

Leica TS16 P 3" Arctic

Leica TS16 G 3"

Leica TS16 P 5" Arctic

Диапазон измерений:

-    углов, °

-    расстояний, м, не менее:

-    отражательный режим (1

призма)

-    отражательный режим (на отражающую плёнку)

-    диффузный режим

-    исполнение R500

-    исполнение R1000

от 0 до 360 от 1,5 до 3500 от 1,5 до 250

от 1,5 до 500 от 1,5 до 1000

Допускаемая средняя квадратическая погрешность измерений углов, "

1

1

2

2

3

3

5

Границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), "

±2

±2

±4

±4

±6

±6

±10

Leica TS16 P 1" Arctic

Leica TS16 G 1"

Leica TS16 P 2" Arctic

Leica TS16 G 2"

Leica TS16 P 3" Arctic

Leica TS16 G 3"

Leica TS16 P 5" Arctic

Модель

Допускаемая средняя квадратическая погрешность измерений расстояний, мм:

-    отражательный режим:

-стандартный

-быстрый

-    отражательный режим (на отражающую плёнку)

-    диффузный режим

- для расстояний от 1,5 до 500 м включ.

- для расстояний свыше 500 м

1+1,5

• 10-6

• D

2+1,5

• 10-6

• D

3+2 •

10-6 •

D

2+2 •

10-6 •

D

4+2 • 10-6 • D, где D - измеряемое расстояние, мм

Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм:

-    отражательный режим:

10-6

• D)

10-6

• D)

10-6 •

D)

10-6 •

D)

10-6 •

D)

-стандартный

-быстрый

-    отражательный режим (на отражающую плёнку)

-    диффузный режим

-    для расстояний от 1,5 до 500 м включ.

-    для расстояний свыше 500

м: ±2-(3+2 • 10'

±2-(2+2 • 10'

±2-(4+2 • 10-где D - измеряемое расстояние, мм

Таблица 3 - Основные технические характеристики тахеометров электронных серий Leica TS16 P Arctic, Leica TS16 G_

Наименование характеристики

Значение

Увеличение зрительной трубы, крат, не менее

30

Диаметр входного зрачка, мм, не менее

40

Угловое поле зрения зрительной трубы, не менее

1°30'

Наименьшее расстояние визирования, м, не более

1,7

Диапазон компенсации компенсатора, ...', не менее:

± 4

Дискретность отсчитывания измерений:

- углов, ”

0,1

- расстояний, мм

0,1

Цена деления установочного уровня: - круглого, / мм, не более:

6/2

Объем внутренней памяти, МБайт

2048

Наименование характеристики

Значение

Источник электропитания, В - А/ч - внутренний аккумулятор:

- внешний аккумулятор:

7,4 - 6,0 13,0 - 16,8

Диапазон рабочих температур, °С

от -20 (-30)* до +50

Габаритные размеры (ДхШхВ), мм, не более

223 х 226 х336

Масса без аккумулятора и трегера, кг, не более

5,8

Продолжительность непрерывной работы внутреннего аккумулятора, ч, не менее

8

* - для модификации Arctic

Таблица 4 - Метрологические характеристики тахеометров электронных серий Leica TM60

Наименование характеристики

Значение

Модель

Leica TM60 0,5" R1000

Leica TM60 I 0,5" R1000

Leica TM60 1" R1000

Leica TM60 I 1" R1000

Диапазон измерений:

-    углов, °

-    расстояний, м, не менее:

-    отражательный режим (1 призма)

-    отражательный режим (на отражающую плёнку)

-    диффузный режим

от 0 до 360

от 1,5 до3500

от 1,5 до 250 от 1,5 до1000

Допускаемая средняя квадратическая погрешность измерений углов, "

0,5

0,5

1

1

Границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), "

±1

±1

±2

±2

Допустимая средняя квадратическая погрешность измерений расстояний, мм:

-    отражательный режим:

-стандартный:

-точный:

-    отражательный режим (на отражающую плёнку)

-    диффузный режим

- для расстояний от 1,5 до 500 м включ. - для расстояний свыше 500 м:

1+1 • 10'6 • D 0,6+1 • 10'6 • D

1+1 • 10'6 • D

2+2 • 10'6 • D 4+2 • 10'6 • D,

где D - измеряемое расстояние, мм

Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм отражательный режим:

-стандартный:

±2-(1+1 •

10'6

D)

-точный:

±2-(0,6+1

• 10-6

• D)

отражательный режим (на

отражающую плёнку)

±2-(1+1 •

10'6

D)

диффузный режим

- для расстояний от 1,5 до 500 м включ.

±2-(2+2 •

10'6

D)

- для расстояний свыше 500 м:

±2-(4+2 •

10-6 •

D),

где D - измеряемое расстояние, мм

Таблица 5 - Основные технические характеристики тахеометров электронных се

рий Leica TM60

Наименование характеристики

Значение

Увеличение зрительной трубы, крат, не менее

30

Диаметр входного зрачка, мм, не менее

40

Угловое поле зрения зрительной трубы, не менее

1°30'

Диапазон компенсации компенсатора, ...', не менее:

± 4

Дискретность отсчитывания измерений:

-    углов, "

-    расстояний, мм

0,1

0,1

Наименьшее расстояние визирования, м, не более

1,7

Цена деления установочного уровня: - круглого, / мм, не более:

6/2

Объем внутренней памяти, МБайт

2048

Источник электропитания, В - А/ч

-    внутренний аккумулятор:

-    внешний аккумулятор:

14,8 - 5,8 13,0 - 16,8

Диапазон рабочих температур, °С

от -20 до +50

Габаритные размеры (ДхШхВ), мм, не более

248 х248 х360

Масса без аккумулятора и трегера, кг, не более

6,8

Продолжительность непрерывной работы внутреннего аккумулятора, ч, не менее

9

Знак утверждения типа

наносится печатным способом на титульный лист руководства по эксплуатации и наклейкой на корпус тахеометра.

Комплектность

Таблица 6 - Комплектность средства измерений

Наименование

Обозначение

Количество

Тахеометр электронный

-

1 шт.

Стилус для сенсорного экрана

-

2 шт.

Транспортировочный кейс

-

1 шт

Защитный чехол от осадков

-

1 шт

Защитная бленда на объектив

-

1 шт

Набор инструментов для юстировки

-

1 шт.

Трегер*

-

1 шт.

Аккумулятор*

-

2 шт.

Зарядное устройство*

-

1 шт.

Зарядное устройство от автомобильной розетки 12В*

-

1 шт

Кабель передачи данных mini-USB*

-

1 шт.

Карта памяти SD*

-

1 шт.

Мини-веха*

-

1 шт.

Промышленный USB-накопитель*

-

1 шт.

Мини-призма*

-

1 шт.

Диагональная насадка на окуляр*

-

1 шт.

Противовес на объектив для использования окулярной насадки*

1 шт.

Призма 360°*

-

1 шт.

Радио-ручка для дистанционного управления тахеометром*

-

1 шт.

Руководство по эксплуатации на русском языке

-

1 экз.

Наименование

Обозначение

Количество

Методика поверки

МП АПМ 83-20

1 экз.

* - по заказу потребителя

Сведения о методах измерений

приведены в разделе 8 «Принцип работы» «Тахеометры электронные серий Leica TS16 P Arctic, Leica TS16 G, Leica TM60. Руководство по эксплуатации».

Нормативные документы

Государственная поверочная схема для средств измерений плоского угла, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482.

Государственная поверочная схема для координатно-временных средств измерений утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831.

Техническая документация компании «Leica Geosystems AG», Швейцария.

81723-21
Номер в ГРСИ РФ:
81723-21
Производитель / заявитель:
"Leica Geosystems AG", Швейцария
Год регистрации:
2021
Cрок действия реестра:
29.04.2026
