| Номер в госреестре | 81724-21 |
| Наименование СИ | Комплексы аппаратно-программные |
| Обозначение типа СИ | ПАРНАС-ЭХО12Е |
| Изготовитель | Акционерное общество Специальное агентство "ОМЕГА", г. Санкт-Петербург |
| Год регистрации | 2021 |
| Срок свидетельства | 29.04.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы аппаратно-программные ПАРНАС-ЭХО12Е (далее по тексту -комплексы) предназначены для измерений параметров спектра высокочастотных сигналов, генерирования смодулированных электромагнитных колебаний, измерений параметров спектра отраженных модулированных высокочастотных сигналов.
Принцип работы комплексов основан на супергетеродинном принципе преобразовании входящих высокочастотных сигналов в сигналы промежуточной частоты, их усилении и детектировании с дальнейшим преобразованием в цифровой код для математической обработки и регистрации.
Конструктивно комплексы исполнены в виде моноблоков, состоящих из анализатора спектра («Вход 1») и генератора высокочастотных сигналов («Выход 1»).
Комплексы выпускаются в следующих модификациях:
-стандартная («Вход 1» диапазон частот от 100 кГц до 12,0 ГГц и «Выход 1» диапазон частот от 10 МГц до 12 ГГц);
- опция 01 («Вход 1» диапазон частот от 100 кГц до 12,0 ГГц, «Выход 1» диапазон частот от 10 МГц до 12,0 ГГц, «Вход 2» диапазон частот от 1 кГц до 4,0 ГГц и «Выход 2» диапазон частот от 10 кГц до 4,0 ГГц).
Комплексы позволяют при использовании звуковой карты ПЭВМ прослушивать демодулированные сигналы (АМ, ЧМ). При подключении через интерфейс USB к ПЭВМ внешнего цифро-аналогового преобразователя (ЦАП), под управлением программного обеспечения комплексов, возможно использовать ЦАП в качестве генератора низких частот в диапазоне от 20 Гц до 20 кГц с выходным уровнем сигнала до 0,5 В по линейному выходу.
Знак поверки наносится на корпус комплексов и в свидетельство о поверки в виде оттиска клейма.

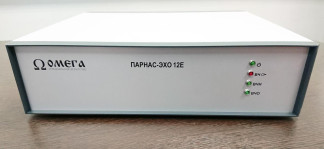

Общий вид комплекса представлен на рисунках 1 и 2.
Схема пломбировки от несанкционированного доступа, обозначения места нанесения знака поверки представлены на рисунке 3.
Программное обеспечение «Pamas-ECHO12E», устанавливаемое на управляющую ПЭВМ, предназначено для управления режимами работы комплексов, задания параметров входных и выходныхсигналов и функций измерений, представления, отображения и сохранения измерительной информации, и управления дополнительными внешними устройствами.
Метрологически значимая часть программного обеспечения «Parnas-ECHO12E» и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.
Идентификационные данные программного обеспечения «Parnas-ECHO12E» представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |||||
| Идентификационное наименование ПО | Pamas_echo .exe | ftd2xx.dll | lvanlys.dll | lvblas.dll | lvsound2.dll | nilvamt.dll |
| Номер версии (идентификационный номер) ПО, не ниже | 12016e | - | 17.0.0f0 | - | - | - |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - | - | ED3ADBC5 | - | - | - |
| Алгоритм вычисления идентификатора ПО | CRC32 | |||||
Уровень защиты программного обеспечения «Parnas-ECHO12E» от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077 -2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Параметры анализатора спектра | |
| Диапазон рабочих частот, кГц: «Вход 1» «Вход 2» (опция 01) | от 1,0102 до 1,2107 от 1,0 до 4,0-106 |
| Уровень спектральной плотности мощности шума, не более, дБм/Гц: «Вход 1» (в диапазоне частот от 10 МГц до 10 ГГц) «Вход 2» (опция 01) (в диапазоне частот от 9 кГц до 4 ГГц) | -155 -140 |
| Динамический диапазон, не менее, дБ | 100 |
| Уровень спектральной плотности фазового шума на частоте 1 ГГц (для «Вход 1», «Вход 2»), не более, дБн/Гц: при отстройке от несущей 1 кГц при отстройке от несущей 10 кГц | -100 -105 |
| Пределы допускаемой абсолютной погрешности измерения уровня мощности сигнала, дБ | ±1 |
| Параметры генератора сигналов | |
| Диапазон частот, МГц: «Выход 1» «Выход 2» (опция 01) | от 10102 до 1,2104 от 1,010'2до 4,0103 |
| Наименование характеристики | Значение |
| Уровень мощности выходного сигнала, не менее, дБмВт: «Выход 1» «Выход 2» (опция 01) | 15 8 |
| Пределы допускаемой относительной погрешности установки частоты, не более | ±2 10-6 |
| Пределы допускаемой абсолютной погрешности установки уровня выходного сигнала, не более, дБ | ±1 |
| Уровень спектральной плотности мощности фазового шума на частоте 1 ГГц (для «Выход 1», «Выход 2»), не более, дБн/Гц: при отстройке на 1 кГц при отстройке на 10 кГц | -105 -115 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (длина х ширина х высота), мм, не более | 315 х 410 х 100 |
| Масса, кг, не более | 5 |
| Тип входного/выходного коаксиального соединителя | SMA(f)/SMA(f) |
| Частота внешнего опорного сигнала, МГц | 10 |
| Мощность внешнего опорного сигнала, дБмВт | 10 |
| Максимальный входной уровень сигнала, дБмВт | 20 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | 220±22 50±1 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25°С, % | от +15 до +25 от 30 до 80 |
наносится на титульный лист эксплуатационной документации типографским способом и на корпус комплексов методом наклейки.
Таблица 4 - Комплектность комплексов
| Наименование | Обозначение | Количество, шт. |
| Комплекс аппаратно-программный | ПАРНАС-ЭХО12Е | 1 |
| Комплекс аппаратно-программный с опцией 01 | ПАРНАС-ЭХО12Е | 1 (по заказу) |
| Кабель питания с вилкой | CEE 7/7 (тип E+F) | 1 |
| Кабель, 1 м | USB A-B | 1 |
| Flash накопитель с драйверами, ПО и документацией | 1 | |
| Эксплуатационная документация | 1 | |
| Методика поверки | 1 | |
| Упаковочная тара | 1 |
приведены в разделе 1 «Описание и работа комплекса» документа руководство по эксплуатации «Комплекс аппаратно-программный ПАРНАС-ЭХО12Е».
ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
РВЕС.422299.005.ТУ Комплекс аппаратно-программный ПАРНАС-ЭХО12Е. Технические условия.
