Государственный реестр средств измерений

Антенны измерительные рамочные АИР-30М, 81732-21

81732-21
Антенны измерительные рамочные АИР-30М (далее - антенны АИР-30М) предназначены для преобразования напряженности переменного магнитного поля в напряжение переменного тока и в комплекте с измерительным приемником (селективным микровольтметром, анализатором спектра) для измерений напряженности магнитного поля.
Карточка СИ
Номер в госреестре 81732-21
Наименование СИ Антенны измерительные рамочные
Обозначение типа СИ АИР-30М
Изготовитель Общество с ограниченной ответственностью "ИЗМЕРИЛОВКА" (ООО "ИЗМЕРИЛОВКА"), г. Москва
Год регистрации 2021
Срок свидетельства 05.05.2026
МПИ (интервал между поверками) 1 года
Описание типа скачать
Методика поверки скачать

Назначение

Антенны измерительные рамочные АИР-30М (далее - антенны АИР-30М) предназначены для преобразования напряженности переменного магнитного поля в напряжение переменного тока и в комплекте с измерительным приемником (селективным микровольтметром, анализатором спектра) для измерений напряженности магнитного поля.

Описание

Принцип действия антенн АИР-30М основан на преобразовании наведенной под действием магнитного поля на рамке антенны АИР-30М ЭДС в сигнал, пропорциональный напряженности магнитного поля, дальнейшего усиления сигнала и передачи его в коаксиальный тракт с волновым сопротивлением 50 Ом.

Конструктивно антенна АИР-30М состоит из экранированной рамки, объединенной в одном корпусе с дифференциальным усилителем; элементов питания и стабилизатора напряжения питания постоянного тока, которые размещены в ручке антенны АИР-30М.

Питание антенн АИР-30М осуществляется от четырех аккумуляторов Li-ion ICR. Для зарядки аккумуляторов в комплект поставки входит зарядное устройство.

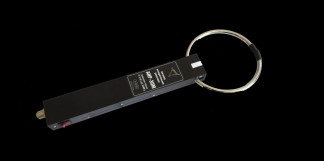

Общий вид антенны АИР-30М представлен на рисунке 1.

Схема пломбировки антенны АИР-30М от несанкционированного доступа представлена на рисунке 1 .

1    - экранированная рамка

2    - ручка антенны

3    - место пломбирования от несанкционированного доступа

Рисунок 1 - Общий вид антенны АИР-30М

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон рабочих частот /, МГц

от 0,009 до 30 включ.

Диапазон изменения коэффициента калибровки, дБ (1 Ом-1м-1)

от -5 до -38

Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ

±2,0

Максимальная измеряемая величина напряженности магнитного поля (при компрессии 1 дБ), мА-м-1 (дБ (1 мкА-м-1)), не менее

10 (80)

Напряжение собственных шумов Иш при полосе пропускания Af

не более значений, приведенных в таблице 2

Таблица 2 - Напряжение собственных шумов Иш

Обозначение характеристики

Значение

/, МГц

0,009

0,1

0,5

1

10

30

А/, кГц

0,2

0,2

0,2

9

9

9

Иш, дБ (1 мкВ)

25

15

5

15

5

10

Наименование характеристики

Значение

Допустимые значения модуля выходного импеданса, Ом

от 35 до 65

Тип выходного ВЧ соединителя

N (розетка)

Напряжение питания постоянного тока (четыре аккумулятора Li-ion IRC18650), В

от 13,0 до 16

Время установления рабочего режима, мин, не более

5

Время непрерывной работы при полностью заряженных аккумуляторах, ч, не менее

10

Масса, кг, не более

0,8

Диаметр экранированной рамки, мм, не более

155

Габаритные размеры, мм, не более:

-    длина

-    ширина

-    высота

460

155

35

Рабочие условия применения: температура окружающего воздуха, °С атмосферное давление, кПа (мм рт.ст.) относительная влажность окружающего воздуха, %,

от +15 до +35

от 84,0 до 106,7 (от 630 до 800) от 30 до 80

Знак утверждения типа

наносится на титульный лист документов ЛТМВ.464639.001РЭ «Антенны измерительные гибридные рамочные АИР-30М. Руководство по эксплуатации» и ЛТМВ.464639.001ФО «Антенны измерительные гибридные рамочные АИР-30М. Формуляр» типографским способом и на маркировочный ярлык на корпусе антенны в виде наклейки.

Комплектность

Таблица 4 - Комплектность антенны

Наименование

Обозначение

Количество

Антенна измерительная рамочная АИР-30М

ЛТМВ.464639.001

1 шт.

Кабель соединительный

-

1 шт.

Аккумулятор Li-ion*

ICR18650В

4 шт.

Устройство зарядное Li-ion ICR аккумуляторов*

L-73

1 шт.

Штатив*

-

1 шт.

Футляр (чемодан-кейс)*

-

1 шт.

Руководство по эксплуатации

ЛТМВ.464639.001РЭ

1 экз.

Формуляр

ЛТМВ.464639.001 ФО

1 экз.

Методика поверки

АИР-30М-2020 МП

1 экз.

* Поставляется по отдельному заказу

Сведения о методах измерений

приведены в разделе 7 документа ЛТМВ.464639.001РЭ «Антенны измерительные гибридные рамочные АИР-30М. Руководство по эксплуатации»

Нормативные документы

Приказ Росстандарта № 3469 от 30.12.2019 «От утверждении Государственной поверочной схемы для средств измерений напряженности магнитного поля в диапазоне частот от 0,000005 до 1000 МГц»

ЛТМВ.464639.001ТУ Антенны измерительные рамочные АИР-30М. Технические

условия
