Системы томографические координатно-измерительные TomoScope, 81733-21

Системы томографические координатно-измерительные TomoScope (далее системы) предназначены для определения геометрических размеров узлов и деталей сложной формы, отклонений формы, а также размеров и местоположения внутренних и внешних дефектов.
Карточка СИ
Номер в госреестре 81733-21
Наименование СИ Системы томографические координатно-измерительные
Обозначение типа СИ TomoScope
Изготовитель Werth Messtechnik GmbH, Германия
Год регистрации 2021
Срок свидетельства 05.05.2026
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Системы томографические координатно-измерительные TomoScope (далее системы) предназначены для определения геометрических размеров узлов и деталей сложной формы, отклонений формы, а также размеров и местоположения внутренних и внешних дефектов.

Описание

Принцип работы систем основан на способности рентгеновского излучения проникать сквозь объекты. Измеряемая деталь устанавливается на предметный стол системы, вращающийся вокруг своей оси на 360° с заданной дискретностью (шагом). За один шаг оси на детекторе получается одна проекция (двухмерное изображение) измеряемой детали. По прохождении детали полного оборота вокруг своей оси, получается набор двухмерных изображений (проекций), количество которых зависит от установленной оператором дискретности. Программное обеспечение, используя полученный набор данных, производит реконструкцию объекта - создание объемной модели измеряемой детали. Поле зрения систем определяется размером детектора.

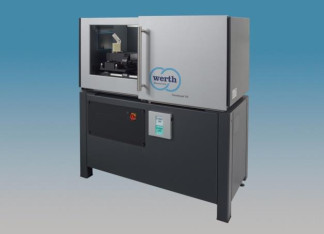

Системы выпускаются шести модификаций: TomoScope XS, TomoScope XS Plus, TomoScope S, TomoScope L, TomoScope XL, TomoScope XL NC. Модификации отличаются техническими и метрологическими характеристиками. Конструктивно системы представляют собой напольный прибор, состоящий из следующих блоков: гранитное основание, томографический датчик, ось вращения, цифровой детектор и защитный корпус. Для модификации TomoScope XL NC защитный корпус устанавливается отдельно в виде дополнительной комнаты. На всех системах устанавливаются датчики термокомпенсации.

Дополнительно системы (кроме TomoScope XS, TomoScope XS Plus) могут быть оснащены: контактными и бесконтактными (оптическими, лазерными) датчиками; манипулятором для автоматического подвода измеряемых деталей на предметный стол; автоматическим поддержанием температуры в измерительном объеме. При использовании контактных и бесконтактных датчиков системы функционируют на основе принципа действия координатно-измерительных машин. Поле зрения систем ограничено размерами устанавливаемых детекторов. Растровая томография является дополнительно устанавливаемой опцией, которая позволяет увеличить поле зрения систем. Увеличение поля зрения достигается путем сканирования измеряемой детали по частям и последующей сшивки изображений.

Опломбирование систем от несанкционированного доступа не предусмотрено. Знак поверки наносится на свидетельство о поверке.

Программное обеспечение

Программное обеспечение (ПО) «WinWerth» является специализированным ПО систем и предназначено для управления, составления измерительных программ и обработки результатов измерений.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Метрологически значимая часть ПО систем и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

WinWerth

Номер версии (идентификационный номер) ПО, не ниже

8.00

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2 - Метрологические и технические характеристики систем

Наименование характеристики

Значение

TomoScope XS

TomoScope XS Plus

TomoScope S

TomoScope L

TomoScope XL

TomoScope XL NC

Диапазон измерений линейных размеров по осям X, Y, Z, мм

от 0 до25

Пределы допускаемой абсолютной погрешности

измерений при сканировании томографическим датчиком,

±(4,5+L/75)

±(9+L/75)**

мкм, где L-длина измерений в мм*

Максимальное поле зрения детектора, мм, не более

240x200

240x200

290х310

450х450

450х450

450х450

Диапазон напряжения устанавливаемых рентгеновских трубок, кВ

от 130 до 160

от 130 до 160

от 130 до 240

от 190 до 300

от 190 до 300

от 190 до 450

Габариты размеры, не более, мм -длина

1300

1515

2122

2581

3835

3810***

-ширина

674

830

1400

1980

1968

1622***

-высота

1370

1485

1720

1976

1976

2250***

Масса, не более, кг

880

1400

4000

11000

14500

6000***

* - при температуре окружающего воздуха от плюс 18 до плюс 22 °С и относительной влажности воздуха не более 80%

** - при установке рентгеновской трубки с напряжением 450 кВ. ***- значения указаны без учета защитной кабины.

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающей среды, °С Относительная влажность воздуха, %, не более

от +10 до +35 80

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Кол-во

Примечание

Система томографическая

координатно-измерительныая

TomoScope

1 шт.

В зависимости от модификации

Руководство по эксплуатации

-

1 экз.

В зависимости от модификации

Руководство пользователя WinWerth

-

1 экз.

-

Методика поверки

МП № 203-46-2020

1 экз.

-

Сведения о методах измерений

приведены в разделе № 5.10 руководства пользователя WinWerth.

Нормативные документы, устанавливающие требования к системам томографическим координатно-измерительным T omoScope

Техническая документация Werth Messtechnik GmbH, Германия.

Зарегистрировано поверок 2
Поверителей 1
Актуальность данных 08.12.2024
