| Номер в госреестре | 81735-21 |
| Наименование СИ | Осциллографы цифровые |
| Обозначение типа СИ | UXR0104A, UXR0134A, UXR0164A, UXR0204A, UXR0254A, UXR0334A, UXR0402A, UXR0404A, UXR0502A, UXR0504A, UXR0592A, UXR0594A |
| Изготовитель | Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия |
| Год регистрации | 2021 |
| Срок свидетельства | 05.05.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Осциллографы цифровые UXR0104A, UXR0134A, UXR0164A, UXR0204A, UXR0254A, UXR0334A, UXR0402A, UXR0404A, UXR0502A, UXR0504A, UXR0592A, UXR0594A (далее - осциллографы) предназначены для измерений амплитудных и временных параметров электрических сигналов, исследования формы сигнала по осциллографическим каналам.
Принцип действия осциллографа основан на высокоскоростном (128 Гвыб/с или 256 Гвыб/с в зависимости от модели) аналого-цифровом преобразовании (разрядностью 10 бит) входного сигнала в реальном масштабе времени, предварительной аппаратной обработке сигнала и записи выборки сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа, выделяется часть сигнала, предназначенная для отображения на экране. Эта часть сигнала направляется в центральный процессор, где происходит его математическая и статистическая обработка с выводом результатов обработки на экран осциллографа. В случае изменения режима или настроек осциллографа из памяти извлекается новая часть сигнала и пересылается в центральный процессор для отображения на экране.
Конструктивно осциллографы выполнены в виде моноблока в настольном исполнении. Различные модели осциллографов отличаются полосой пропускания, количеством каналов, входными соединителями и максимальной частотой дискретизации (см. таблицу 1).
На передней панели осциллографа расположены: цветной сенсорный ЖК-дисплей; органы управления, позволяющие выбирать режим работы и установку параметров; 2 разъема USB 3.0 для сохранения сигналов и настроек осциллографа на картах энергонезависимой памяти; входные разъемы каналов осциллографа с интерфейсами для подключения активных пробников; выводы для калибровки и заземления пассивных пробников; калибровочный выход, вспомогательный выход, гнездо для подключения антистатического браслета.
На задней панели осциллографа расположены вход питания с индикаторами подключения к сети, вентиляционные отверстия, вход и выход опорного сигнала 10 МГц, вход синхронизации и выход тактового опорного сигнала, вход и выход сигнала запуска, разъемы VGA и DisplayPort для подключения внешних мониторов, два разъема USB 2.0, два разъема USB 3.0, один разъем USB 3.0 тип B, порты LAN, порты звуковой карты, гнездо съемного твердотельного накопителя.
Осциллографы позволяют проводить автоматические и курсорные измерения амплитудно-временных параметров входного сигнала с выводом результатов измерений на экран. Осциллографы имеют возможность подключения и дистанционного управления через интерфейсы USB или LAN. Установки осциллографа, копии экрана и осциллограммы сохраняются во внутренней памяти или на внешнем персональном компьютере.
Таблица 1 - Основные различия между моделями осциллографов серии UXR
| Наименование модели | Описание модели | |||
| Полоса пропускания, ГГц | Количество каналов | Входные соединители | Максимальная частота дискретизации, Гвыб/с | |
| UXR0104A | 10 | 4 | 3,5 мм | 128 |
| UXR0134A | 13 | |||
| UXR0164A | 16 | |||
| UXR0204A | 20 | |||
| UXR0254A | 25 | |||
| UXR0334A | 32 | |||
| UXR0402A | 40 | 2 | 1,85 мм | 256 |
| UXR0502A | 50 | |||
| UXR0592A | 59 | |||
| UXR0404A | 40 | 4 | ||
| UXR0504A | 50 | |||
| UXR0594A | 59 | |||
Модели осциллографов с входными соединителями размером 3,5 мм имеют интерфейс AutoProbe II для подключения осциллографических пробников. Модели осциллографов с входными соединителями размером 1,85 мм - интерфейс AutoProbe III. Номинальное входное сопротивление каналов всех моделей осциллографов 50 Ом.

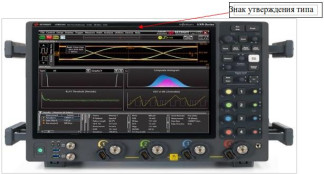

Внешний вид моделей осциллографа с указанием места размещения знака утверждения типа приведен на рисунках 1 - 3.
Схема пломбировки от несанкционированного доступа с указанием мест для размещения наклеек приведена на рисунке 4. Заводской номер указан на задней стороне осциллографа.
Осциллографы могут иметь опции, приведённые в таблице 2.
| Таблица 2 - | Опции осциллографов |
| Опция | Описание опций |
| UXR0000-801 | Съемный твердотельный накопитель 960 Гб |
| UXR0000-01G | Объем памяти осциллографа 1 Гвыб/канал |
| UXR0000-02G | Объем памяти осциллографа 2 Гвыб/канал |
| UXR0000-605 | Опция для оконного анализа спектра от 0 до 110 ГГ ц с полосой обзора до 5 ГГц |
| UXR0000-610 | Опция для оконного анализа спектра от 0 до 110 ГГ ц с полосой обзора до 10 ГГц |
| UXR0000-MWA | Пакетная опция для анализа спектра и цифрового переноса частоты вниз |
| N2131A-01T | Дополнительный съемный твердотельный накопитель 960 ГБ |
| N2130A-01G | Модернизация памяти осциллографа до 1 Гвыб/канал |
| N2130A-02G | Модернизация памяти осциллографа до 2 Гвыб/канал |
| N2125A | Калибровочный модуль для моделей с соединителями 1 мм |
| Опция | Описание опций |
| N2126A | Калибровочный модуль для моделей с соединителями 1,85 мм |
| N2127A | Калибровочный модуль для моделей с соединителями 3,5 мм |
| N2161A | Набор аксессуаров для учета влияния пробников для моделей до 33 ГГц с соединителями 3,5 мм |
| N2163A-005 | Модернизация осциллографа для оконного анализа спектра от 0 до 110 ГГц с полосой обзора до 5 ГГц |
| N2163A-010 | Модернизация осциллографа для оконного анализа спектра от 0 до 110 ГГц с полосой обзора с 5 до 10 ГГц |
| N2163A-601 | Модернизация полосы ПЛИС цифрового переноса частоты вниз с 40 МГц до 160 МГц |
| N2163A-602 | Модернизация полосы ПЛИС цифрового переноса частоты вниз с 160 МГц до 2 ГГц |
| N2164A | Набор для объединения двух осциллографов UXR в многоканальную систему измерений |
| N2165A | Набор для добавления третьего и последующих (до 10) осциллографов UXR в многоканальную систему измерений |
| N2129BU-003 | Модернизация полосы пропускания осциллографа для 4-канальных моделей с 13 ГГ ц до 16 ГГ ц |
| N2129BU-004 | Модернизация полосы пропускания осциллографа для 4-канальных моделей с 16 ГГ ц до 20 ГГ ц |
| N2129BU-005 | Модернизация полосы пропускания осциллографа для 4-канальных моделей с 20 ГГц до 25 ГГ ц |
| N2129BU-006 | Модернизация полосы пропускания осциллографа для 4-канальных моделей с 25 ГГц до 32 ГГ ц |
| N2129BU-007 | Модернизация полосы пропускания осциллографа для 4-канальных моделей с 32 ГГц до 40 ГГц |
| N2129BU-008 | Модернизация полосы пропускания осциллографа для 2-канальных моделей с 40 ГГц до 50 ГГц |
| N2129BU-009 | Модернизация полосы пропускания осциллографа для 2-канальных моделей с 50 ГГц до 59 ГГ ц |
| N2129BU-014 | Модернизация полосы пропускания осциллографа для 4-канальных моделей с 40 ГГц до 50 ГГц |
| N2129BU-015 | Модернизация полосы пропускания осциллографа для 4-канальных моделей с 50 ГГц до 59 ГГ ц |
| N2129BU-020 | Модернизация полосы пропускания осциллографа для 4-канальных моделей с 10 ГГ ц до 13 ГГ ц |
| N2129BU-030 | Увеличение количества каналов с 2 до 4 для осциллографов с полосой пропускания 40 ГГ ц |
| N2129BU-031 | Увеличение количества каналов с 2 до 4 для осциллографов с полосой пропускания 50 ГГц |
| N2129BU-032 | Увеличение количества каналов с 2 до 4 для осциллографов с полосой пропускания 59 ГГц |
| N2803A | Усилитель пробника InfrniiMax III до 30 ГГц |
| N2802A | Усилитель пробника InfrniiMax III до 25 ГГц |
| N2803A | Усилитель пробника InfrniiMax III до 30 ГГц |
| N2802A | Усилитель пробника InfrniiMax III до 25 ГГц |
| N2801A | Усилитель пробника InfrniiMax III до 20 ГГц |
| Опция | Описание опций |
| N2800A | Усилитель пробника InfiniiMax III до 16 ГГц |
| N7003A | Усилитель пробника InfiniiMax III+ до 20 ГГц |
| N7002A | Усилитель пробника InfiniiMax III+ до 16 ГГц |
| N7001A | Усилитель пробника InfiniiMax III+ до 13 ГГц |
| 1169B | Усилитель пробника InfiniiMax II до 12 ГГц |
| N7000A | Усилитель пробника InfiniiMax III+ до 8 ГГц |
| N5445A | Браузерная головка до 30 ГГц |
| N5444A | Головка до 28 ГГц (3,5мм/2,92мм/SMA) |
| N5439A | Головка с нулевым усилием сочленения (ZIF) до 28 ГГц |
| N2836A | Впаиваемая головка до 26 ГГ ц |
| MX0100A | Микроголовка до 12 ГГц |
| N5449A | Адаптер 1 МОм |
| N7005A | Оптоэлектрический преобразователь |
| N7004A | Оптоэлектрический преобразователь |
| N7010A | Адаптер смещения до 30 ГГц |
| N7024A | Пробник для шин питания до 6 ГГ ц |
| N2852A | Переход с интерфейса AutoProbe III на AutoProbe II |
Примечание - Метрологические характеристики осциллографов серии UXR в режиме анализа спектра, а также характеристики пробников, адаптеров и преобразователей в настоящем описании типа не нормируются.
Осциллографы имеют встроенное программное обеспечение (ПО), изменение метрологически значимой части ПО осциллографа невозможно. Метрологически значимая часть ПО осциллографов и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений.
Специальные средства защиты ПО исключают возможность несанкционированной модификации, загрузки, удаления или иных преднамеренных изменений метрологически значимой части ПО и результатов измерений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
Характеристики ПО осциллографов приведены в таблице 3.
Таблица 3 — Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Infiniium UXR-Series Real-Time Oscilloscopes Software |
| Номер версии (идентификационный номер) ПО | не ниже 10.10.04514 |
| Цифровой идентификатор ПТ (контрольная сумма исполняемого кода) |
10 до 32 ГГ ц и входными соединителями каналов 3,5 мм
Таблица 4 - Метрологические характеристики моделей с полосой пропускания от
| Наименование | Значение | |||||
| характеристики | UXR0104A | UXR0134A | UXR0164A | UXR0204A | UXR0254A | UXR0334A |
| Верхняя гранич-ная частота полосы пропус-кания ^в), ГГц, не менее | 10,0 | 13,0 | 16,0 | 20,0 | 25,0 | 32,0 |
| Время нарастания переходной характеристики (Тпх), пс, не более1) | 44,0 | 33,8 | 27,5 | 22,0 | 17,6 | 13,8 |
| Среднеквадратическое значение собственных шумов (№с) в зависимости от коэффициента отклонения (Ко), мВ: Ко = 4 мВ/дел | 0,129 | 0,15 | 0,165 | 0,188 | 0,212 | 0,266 |
| Ко = 10 мВ/дел | 0,185 | 0,21 | 0,231 | 0,262 | 0,303 | 0,388 |
| Ко =100 мВ/дел | 1,44 | 1,58 | 1,75 | 1,92 | 2,24 | 2,91 |
| Ко =200 мВ/дел | 2,97 | 3,50 | 3,77 | 4,31 | 4,97 | 6,48 |
| Ко = 1 В/дел | 14,1 | 15,5 | 17,2 | 19,2 | 22,3 | 28,8 |
| Наименование характеристики | Значение |
| Диапазон установки | |
| коэффициентов отклонения | |
| (Ко), мВ/дел | от 1 до 1 103 |
| Разрешение по вертикали | |
| (R) без усреднения, мВ: | |
| для Ко > 10 мВ/дел | 10-3-8[дел]-Ко[мВ/дел] |
| для Ко < 10 мВ/дел | 8-10-2 |
| Разрешение по вертикали | |
| (R) с усреднением 256 и | |
| более раз, мВ | |
| для Ко >10 мВ/дел | 6^10-5'-8[дел] -Ко[мВ/дел] |
| для Ко <10 мВ/дел | 4,8-10-3 |
| Пределы допускаемой | |
| относительной погрешности | |
| коэффициента отклонения | |
| (5Ко), % | |
| для Ко >10 мВ/дел; | ±1,5 |
| для Ко <10 мВ/дел. | ±1,5 10[мВ/дел]/Ко[мВ/дел] |
| Диапазон установки | |
| постоянного смещения | |
| (Цсм), мВ: | |
| для Ко от 1 до 54 мВ/дел | ±0,4 103 |
| для Ко от 55 до 93 мВ/дел | ±0,7 103 |
| для Ко от 94 до 172 мВ/дел | ±1,25103 |
| для Ко от 173 до 306 мВ/дел | ±2,25-103 |
| для Ко от 307 мВ/дел до | |
| 1 В/дел | ±4,0 103 |
| Пределы допускаемой | |
| абсолютной погрешности | |
| установки постоянного | |
| смещения (Д№м), мВ: | |
| Ко >10 мВ/дел | ±(0,01^см+0,01^8[дел]^Ко[мВ/дел] |
| Ко <10 мВ/дел | ±(0,01исм+0,8) |
| Расчетное значение | |
| пределов допускаемой | |
| абсолютной погрешности | |
| измерений напряжения | |
| постоянного тока, мВ: | |
| - двумя курсорами | ±(8[дел] Ко[мВ/дел] •8Ко/100[%]+R) |
| - одним курсором | ±(8[дел] Ко[мВ/дел] •8Ко/100[%]+ДUсм+ 0,5 R) |
пропускания от 40 до 59 ГГц и входными соединителями каналов 1,85 мм
| Наименование характеристики | Значение | ||
| UXR0402A / UXR0404A | UXR0502A / UXR0504A | UXR0592A / UXR0594A | |
| Верхняя граничная частота | |||
| полосы пропускания ^в), ГГ ц, не менее | 40,0 | 50,0 | 59,0 |
| Время нарастания | |||
| переходной характеристики (Тпх), пс, не более1) | 11,0 | 8,8 | 7,5 |
| Среднеквадратическое значение собственных | |||
| шумов (NFc), мВ: для Ко = 20 мВ/дел | 0,72 | 0,82 | 0,95 |
| для Ко = 50 мВ/дел | 1,6 | 1,8 | 2,1 |
| для Ко =100 мВ/дел | 3,4 | 3,7 | 4,3 |
| для Ко =200 мВ/дел | 6,7 | 7,5 | 8,4 |
| для Ко = 500 мВ/дел | 16 | 18 | 20 |
| Диапазон установки коэффициентов отклонения (Ко), мВ/дел | от 1 до 5-102 | ||
| Разрешение по вертикали (R) | |||
| без усреднения, мВ: для Ко >10 мВ/дел | 10-3'-8[дел] -Ко[мВ/дел] | ||
| для Ко <10 мВ/дел | 8-10 | ||
| Разрешение по вертикали (R) с усреднением 256 и более раз, мВ для Ко >10 мВ/дел для Ко <10 мВ/дел | 6-10-5-8[дел]-Ко[мВ/дел] 4,8-10-3 | ||
| Пределы допускаемой | |||
| относительной погрешности коэффициента отклонения (5Ко), %: для Ко > 10 мВ/дел; | ±2 | ||
| для Ко<10 мВ/дел. | ±2 10[мВ/дел]/Ко[мВ/дел] | ||
| Диапазон установки | |||
| напряжения смещения (Цсм), мВ: для Ко от 1 до 59 мВ/дел | ±0,40-103 | ||
| для Ко от 60 до 127 мВ/дел | ±0,86-103 | ||
| для Ко от 128 до 279 мВ/дел | ±1,85-103 | ||
| для Ко от 280 до 500 мВ/дел | ±4,0403 | ||
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности установки напряжения смещения (Д№м), мВ: для Ко >10 мВ/дел для Ко <10 мВ/дел | ±(0,02^см+0,01^8[дел]^Ко[мВ/дел] ±(0,02исм+0,8) |
| Расчетное значение пределов допускаемой абсолютной погрешности измерений напряжения постоянного тока, мВ: - двумя курсорами - одним курсором | ±(8[дел] Ко[мВ/дел] •8Ко/100[%]+R) ±(8[дел] Ко[мВ/дел] •5Ко/100[%]+Дисм+ 0,5 R) |
Таблица 6 - Общие метрологические характеристики осциллографов
| Наименование характеристики | Значение |
| Диапазон установки коэффициентов развёртки, с/дел | от 210-12 до 20 (модели осциллографов с полосой пропускания от 10 до 32 ГГц); от 110-12 до 20 (модели осциллографов с полосой пропускания от 40 до 59 ГГц) |
| Диапазон установки временной задержки, с | от минус 2-102 до 2-102 |
| Пределы допускаемой относительной погрешности установки частоты внутреннего опорного генератора: - в первый год после производства - после первого года эксплуатации и калибровки временной шкалы осциллографа2) | ±1,2510-7 ±0,55 10-7 |
| Среднеквадратическое значение собственного джиттера осциллографа (Гс), фс, не более | 25 |
| Расчетное значение пределов допускаемой абсолютной погрешности измерений джиттера в режиме измерений интервалов времени, фс, не более | ‘Isa2*»'* где Тн - скорость нарастания импульсного напряжения между уровнями 0,1 и 0,9 от амплитуды импульса |
| Синхронизация | |
| Виды запуска | Автоматический, ждущий, однократный, внешний |
| Источники запуска | все каналы, вход внешнего запуска (AUX Trig In) |
| Наименование характеристики | Значение |
| Диапазон частот синхронизации при внешнем запуске, МГц | от 0 до 4-102 |
| Диапазон уровней сигнала синхронизации: - в режиме внутренней синхронизации - в режиме внешней синхронизации | ±4 деления от центра экрана от минус 5 до 5 В при максимальной амплитуде не более 5 В |
Таблица 7 - Технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (с передними разъемами и задними ножками), мм, не более: - длина - ширина - высота | 560 530 333 |
| Масса, кг, не более: - для моделей UXR0104A, UXR0134A, UXR0164A, UXR0204A, UXR0254A, UXR0334A | 37,6 |
| - для моделей UXR0402A, UXR0502A, UXR0592A | 36,2 |
| - для моделей UXR0404A, UXR0504A, UXR0594A | 42,1 |
| Напряжение питания от сети переменного тока при частоте 50 Гц, В: - для моделей UXR0104A, UXR0134A, UXR0164A UXR0204A, UXR0254A, UXR0334A - для моделей UXR0402A, UXR0502A, UXR0592A - для моделей UXR0404A, UXR0504A, UXR0594A | от 100 до 240 от 110 до 240 от 200 до 240 |
| Потребляемая мощность, ВА, не более: - для моделей UXR0104A, UXR0134A, UXR0164A, UXR0204A, UXR0254A, UXR0334A | 1350 |
| - для моделей UXR0402A, UXR0502A, UXR0592A - для моделей UXR0404A, UXR0504A, UXR0594A | 1370 2615 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающего воздуха, %, не более - атмосферное давление, кПа | от +18 до +28 80 от 84 до 106,7 |
наносится на переднюю панель осциллографа методом шелкографии, а также на титульный лист руководства по эксплуатации (в верхнем левом углу) типографским способом.
Таблица 8 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Осциллограф цифровой (UXR0104A, UXR0134A, UXR0164A, UXR0204A, UXR0254A, UXR0334A, UXR0402A, UXR0404A, UXR0502A, UXR0504A, UXR0592A, UXR0594A) | 1 шт. (по заказу) | |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | UXR-20-01 МП | 1 экз. |
| Кабель питания | - | 1 шт. |
| Mini USB клавиатура | - | 1 шт. |
| Mini USB мышь | - | 1 шт. |
| Набор аксессуаров (переходы и динамометрические ключи, в зависимости от модели) | 1 шт. |
приведены в разделах 2 и 3 документа «Осциллографы цифровые UXR0104A, UXR0134A, UXR0164A, UXR0204A, UXR0254A, UXR0334A, UXR0402A, UXR0404A, UXR0502A, UXR0504A, UXR0592A, UXR0594A. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений импульсного электрического напряжения (в соответствии с Приказом Росстандарта № 3463 от 30.12.2019 г.)
Техническая документация изготовителя
| Зарегистрировано поверок | 12 |
| Поверителей | 5 |
| Актуальность данных | 21.11.2024 |
