| Номер в госреестре | 81738-21 |
| Наименование СИ | Система поверочная трансформаторов напряжения |
| Обозначение типа СИ | СПТН |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие "Диатранс" (ООО НПП "Диатранс"), г. Москва; Общество с ограниченной ответственностью "АВМ-Энерго" (ООО "АВМ-Энерго"), г. Москва |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система поверочная трансформаторов напряжения СПТН (далее - система) предназначена для поверки трансформаторов напряжения.
Принцип действия системы основан на методе емкостно-омического деления высокого напряжения с последующей обработкой и сравнением сигналов в электронном виде.
Система состоит из делителя напряжения ДН-160пт/2 (регистрационный № 66745-17) и прибора коррекции и сравнения ПКС-1 (регистрационный № 70908-18).
Делитель напряжения ДН-160пт/2 (далее - делитель) проходит калибровку совместно с прибором коррекции и сравнения ПКС-1 (далее - прибор), в результате чего в память прибора заносятся поправочные коэффициенты. В результате калибровки система имеет метрологические характеристики, приведенные в таблице 2.
К системе данного типа относится система с заводским № 09, состоящая из делителя напряжения ДН-160пт/2 с заводским № 09 и прибора коррекции и сравнения ПКС-1 с заводским № 20219002.
Нанесение знака поверки на систему не предусмотрено.

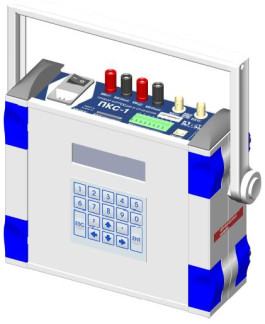

Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа приведен на рисунках 1 и 2.
Место пломбировки
Рисунок 2 - Общий вид делителя напряжения ДН-160пт/2 и обозначение места пломбировки от
Место пломбировки
несанкционированного доступа
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационные данные ПО | Pkdn v1.4.0001.hex |
| Версия ПО | не ниже 1.09.002 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики измеряемых величин
| Наименование характеристики | Значение |
| Номинальные первичные напряжения, кВ | 35/V3; 110/V3; 220/V3 |
| Номинальное вторичное напряжение, В | 100/V3 |
| Номинальная частота переменного тока, Гц | 50 |
| Пределы допускаемой относительной основной погрешности коэффициентов масштабного преобразования, % | ±0,05 |
| Пределы допускаемой основной абсолютной погрешности угла фазового сдвига, ...' | ±2,0 |
| Наименование характеристики | Значение |
| Предел допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, равны пределам относительной основной погрешности | |
| Нормальные условия применения: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 10 до 80 от 84 до 106 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| напряжения переменного тока, В | 220±22 |
| частота переменного тока, Гц | 50 |
| Габаритные размеры средства измерений (высота х ширина х длина), | |
| мм | |
| - для ПКС-1 | 285 х 280 х 87 |
| - для ДН-160пт/2 | 1950 х 1130 х 1130 |
| Масса, кг | |
| - для ПКС-1 | 1,0 |
| - для ДН-160пт/2 | 25,0 |
| Условия эксплуатации: | |
| - температура окружающей среды, оС | от +5 до +40 |
| - относительная влажность при +20 °С, % | до 80 |
| - атмосферное давление, кПа | от 80 до 106 |
| Средний срок службы, лет | 20 |
| Средняя наработка на отказ, ч | 7500 |
Нанесение знака утверждения типа на систему не предусмотрено. Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Делитель напряжения ДН-160пт/2 | - | 1 шт. |
| Прибор коррекции и сравнения ПКС-1 | АВМР.421417.046 | 1 шт. |
| Кабель питания | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Система поверочная трансформаторов напряжения СПТН. Методика поверки | МП 206.1-002-2021 | 1 экз. |
приведены в разделе 5 документа «Система поверочная трансформаторов напряжения СПТН. Руководство по эксплуатации.
Нормативные документы, устанавливающие требования к системе поверочной трансформаторов напряжения СПТН
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
