Мобильные автомобильные газонаполнительные компрессорные станции МАГНКС, 81739-21

Назначение

Мобильные автомобильные газонаполнительные компрессорные станции МАГНКС (далее - МАГНКС) предназначены, для автоматизированных измерений массы и объема, приведенного к стандартным условиям по ГОСТ 2939-63, компримированного (сжатого) природного газа (далее - КПГ) при его отпуске потребителю для осуществления торговли и учета количества энергетических ресурсов.

Описание

Принцип действия МАГНКС основан на динамическом методе измерений в потоке количества КПГ с применением динамических счетчиков-расходомеров массовых.

МАГНКС осуществляют подачу КПГ, путем задания команд на выдачу доз массы (объема) КПГ и получении измерительной информации о количестве КПГ, протекающих через измерительные линии гидравлической части, с помощью счетчиков расходомеров массовых, обработки, регистрации, индикации результатов измерений и информации: Установка показаний указателя разового учёта на блоках индикации в положение нуля перед каждым измерением массы (объема) КПГ производится автоматически.

МАГНКС представляет собой набор следующих основных блоков:

-    блока аккумуляторов газа - набор баллонов высокого давления для сжатого природного газа, предназначенные для транспортировки КПГ;

-    блока дожимных компрессоров для создания избыточного давления;

-    газораздаточной колонки для заправки автомобильного транспорта КПГ.

Основными элементами газораздаточной колонки для заправки автомобильного

транспорта КПГ являются:

-    линии заправки КПГ с запорной арматурой (клапаны с электроприводом);

-    электронный блок управления газораздаточной колонкой МАГНКС;

-    раздаточный рукав с пистолетом.

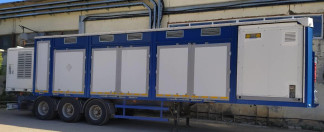

Общий вид МАГНКС представлен на рисунке 1 , общий вид газораздаточной колонки приведен на рисунке 2.

Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки на электронный блок управления газораздаточной колонкой МАГНКС представлена на рисунке 3. Знак поверки наносится давлением на пломбу, установленную на контровочной проволоке, пропущенных через отверстия крепежных винтов.

Программное обеспечение

Программное обеспечение (ПО) МАГНКС является встроенным, доступ к электронному блоку и его интерфейсу для загрузки ПО ограничивается защитным кожухом.

Конструкция МАГНКС обеспечивает полное ограничение доступа к метрологически значимой части ПО и измерительной информации, а именно в МАГНКС, имеет механическую защиту электронного блока и отсутствуют программно-аппаратные интерфейсы связи.

ПО МАГНКС не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования защитной крышки контроллера электронного блока управления.

Идентификационные данные ПО МАГНКС приведены в таблице 1 Таблица 1 - Идентификационные данные ПО_

Конструкция МАГНКС исключает возможность несанкционированного влияния на ПО МАГНКС и измерительную информацию. Уровень защиты ПО и измерительной информации МАГНКС соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации МАГНКС типографским способом. Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 2 документа «Мобильные автомобильные газонаполнительные компрессорные станции МАГНКС. Руководство по эксплуатации» ГС.4426643РЭ.

Нормативные документы, устанавливающие требования к мобильным автомобильным газонаполнительным компрессорным станциям МАГНКС

Приказ Росстандарта от «29» декабря 2018 г. № 2825 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»
