| Номер в госреестре | 81741-21 |
| Наименование СИ | Антенны измерительные гибридные |
| Обозначение типа СИ | АИГ-12М, АИГ-6М, АИГ-2М |
| Изготовитель | Общество с ограниченной ответственностью "ИЗМЕРИЛОВКА" (ООО "ИЗМЕРИЛОВКА"), г. Москва |
| Год регистрации | 2021 |
| Срок свидетельства | 05.05.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Антенны измерительные гибридные АИГ-12М, АИГ-6М, АИГ-2М (далее - антенны) предназначены совместно с измерительными приемными устройствами (измерительным приемником, селективным микровольтметром, анализатором спектра, ваттметром поглощаемой мощности) для измерений напряженности электрического поля (плотности потока энергии).
Принцип действия антенн, подключаемых к измерительному приемному устройству, основан на преобразовании высокочастотного тока, наведенного в приемных диполях под действием переменного электромагнитного поля, в соответствующее ему напряжение переменного тока, его дальнейшего усиления и передачи в коаксиальный тракт с волновым сопротивлением 50 Ом.
Антенны состоят из биконического симметричного вибратора и логопериодической антенны, которые конструктивно объединены с дифференциальным усилителем, элементами питания и стабилизатором напряжения питания постоянного тока, которые расположены в ручке антенны.
Антенны оборудованы антенным кожухом с низкой диэлектрической проницаемостью для защиты биконического симметричного вибратора и решеток вибраторов логопериодической антенны от возможных повреждений.
Питание антенн осуществляется от двух аккумуляторов Li-ion ICR или от блока питания стабилизированного БПС 6-0,5 (БПС 6-0,5). Для зарядки аккумуляторов типоразмера АА в комплект поставки входит зарядное устройство.
Антенны АИГ отличаются друг от друга диапазоном рабочих частот.

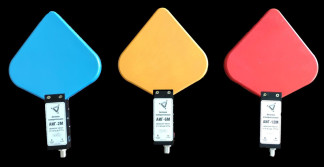

Общий вид антенны АИГ-12М представлен на рисунке 1.
Общий вид антенны АИГ-6М представлен на рисунке 2.
Общий вид антенны АИГ-2М представлен на рисунке 3.
Схемы пломбировки антенн от несанкционированного доступа представлены на рисунке 1 .
Места нанесения заводского номера антенн представлены на рисунке 1.
1 - биконический симметричный вибратор и логопериодическая антенна в антенном кожухе;
2 - ручка антенны;
3 - место пломбирования от несанкционированного доступа
4 - место нанесения заводского номера
Рисунок 1 - Общий вид антенн АИГ-2М, АИГ-6М, АИГ-12М
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, МГц | |
| антенна АИГ -12М | от 0,009 до 12000 включ. |
| антенна АИГ-6М | от 0,009 до 6000 включ. |
| антенна АИГ-2М | от 0,009 до 2000 включ. |
| Диапазон изменения коэффициента калибровки, дБ (1 м-1) | |
| антенна АИГ -12М | от 0 до 45 |
| антенна АИГ-6М | от 10 до 56 |
| антенна АИГ-2М | от 10 до 56 |
| Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ | ±2,0 |
| КСВН входа, не более | |
| антенна АИГ -12М | 2,5 |
| антенна АИГ-6М | 2,2 |
| антенна АИГ-2М | 2,0 |
| Наименование характеристики | Значение |
| Максимальная измеряемая величина напряженности электрического поля (при компрессии 1 дБ), дБ (1 мкВ м-1) антенна АИГ -12М | 130 |
| антенна АИГ-6М | 130 |
| антенна АИГ-2М | 120 |
| Напряжение собственных шумов Иш при полосе пропускания Af | не более значений, |
| и среднеквадратическом детекторе | приведенных в таблице 2 |
Таблица 2 - Напряжение собственных шумов Иш
| f, МГц | 0,009 | 0,010 | от 0,5 до 30 | от 100 до 2000 | от 100 до 6000 | от 100 до 12000 | |
| Af, кГц | 0,2 | 9,0 | 120 | ||||
| Иш, дБ (1 мкВ), не более | АИГ-2М | 3 | 3 | 30 | 25 | - | - |
| АИГ-6М | 3 | 3 | 20 | 20 | 20 | - | |
| АИГ-12М | 3 | 3 | 20 | 20 | 20 | 20 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Номинальное входное сопротивление, Ом | 50 |
| Тип выходного ВЧ соединителя | N (розетка) |
| Напряжение питания постоянного тока, В | от 6,0 до 7,5 |
| Время непрерывной работы при полностью заряженных двух аккумуляторах Li-ion ICR, ч, не менее | 10 |
| Масса, кг, не более | 0,6 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 370 230 35 |
| Рабочие условия применения: - температура окружающего воздуха, °С - атмосферное давление, кПа (мм рт.ст.) - относительная влажность окружающего воздуха, %, | от +15 до +35 от 84,0 до 106,7 (от 630 до 800) от 30 до 80 |
наносится на титульный лист документа ЛТМВ.464653.005 РЭ «Антенны измерительные гибридные АИГ-12М, АИГ-6М, АИГ-2М. Руководство по эксплуатации» типографским способом и на маркировочный ярлык на корпусе антенны в виде наклейки.
Таблица 4 - Комплектность антенны
| Наименование | Обозначение | Количество |
| Антенна измерительная гибридная АИГ-12М, или антенна измерительная гибридная АИГ-6М, или антенна измерительная гибридная АИГ-2М | ЛТМВ.464653.005 ЛТМВ.464653.006 ЛТМВ.464653.007 | 1 шт. |
| Кабель соединительный | - | 1 шт. |
| Блок питания стабилизированный | БПС 6-0,5 | 1 шт. |
| Устройство зарядное | - | 1 шт. |
| Штатив* | - | 1 шт. |
| Футляр (чемодан-кейс)* | - | 1 шт. |
| Руководство по эксплуатации | ЛТМВ.464653.005 РЭ | 1 экз. |
| Формуляр** | ЛТМВ.464653.005 ФО ЛТМВ.464653.006 ФО ЛТМВ.464653.007 ФО | 1 экз. 1 экз. 1 экз. |
| Методика поверки | АИГ-12-6-2-2020 МП | 1 экз. |
| * - поставляется по отдельному заказу ** - поставляется с заказанной антенной | ||
приведены в разделе 7 документа ЛТМВ.464653.005 РЭ «Антенны измерительные гибридные АИГ-12М, АИГ-6М, АИГ-2М. Руководство по эксплуатации»
ГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц
ГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц
Антенны измерительные гибридные АИГ-12М, АИГ-6М, АИГ-2М. Технические условия ЛТМВ.464653.005 ТУ
| Зарегистрировано поверок | 411 |
| Поверителей | 8 |
| Актуальность данных | 17.11.2024 |
