| Номер в госреестре | 81742-21 |
| Наименование СИ | Источники питания постоянного тока двухквадрантные |
| Обозначение типа СИ | RP7941A, RP7942A, RP7943A, RP7945A, RP7946A, RP7961A, RP7962A, RP7963A |
| Изготовитель | Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия |
| Год регистрации | 2021 |
| Срок свидетельства | 05.05.2026 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники питания постоянного тока двухквадрантные RP7941A, RP7942A, RP7943A, RP7945A, RP7946A, RP7961A, RP7962A, RP7963A (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока, а также для работы в качестве нагрузок при испытаниях, поверке, калибровке источников питания постоянного тока с одновременным измерением входных величин.
Принцип действия источника основан на выпрямлении и фильтрации напряжения сети питания и формировании на основе полученного сигнала выходных напряжения и силы тока.
Источники могут функционировать в режимах стабилизации напряжения, стабилизации тока, локального управления, дистанционного управления.
Регулировка выходного напряжения и выходной/входной силы тока осуществляется независимо. Возможно параллельное соединение источников для увеличения выходной мощности до 200 кВт.
Конструктивно источники выполнены в виде моноблока и предназначены для монтажа в промышленную 19'' стойку с вертикальными размерами 3U.
На передней панели источников расположены: жидкокристаллический дисплей для отображения параметров напряжения и тока на выходе в цифровой форме, а также других режимов работы источников; клавиша включения/выключения источника; светодиодный индикатор работы включен/выключен; блок функциональных клавиш для выбора режимов работы источника; блок клавиш навигации для перемещения по меню и выбора соответствующих параметров источника; клавиши вывода; блок цифровых клавиш для установки цифровых значений параметров.
На задней панели источников расположены: выходные контакты; разъемы интерфейсов GPIB, USB, LAN и цифровой порт ввода-вывода; разъемы для подключения по схеме ведущий-ведомый, разъем для подключения реле безопасного отключения SD1000A, разъемы для подключения по 4-проводной схеме, разъемы для параллельного подключения, разъем сети питания.
Модели источников RP794xA и RP796xA отличаются друг от друга метрологическими характеристиками.
Для предотвращения несанкционированного доступа к внутренним частям источников один из винтов крепления корпуса пломбируется.

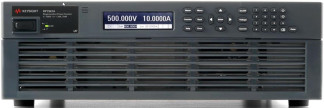

Общий вид источников с указанием места нанесения знака утверждения типа, места пломбировки от несанкционированного доступа, представлен на рисунке 1 .
Место нанесения знака утверждения типа
Программное обеспечение (ПО) предназначено для управления работой источников. Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | RP79xx Series Firmware |
| Номер версии (идентификационный номер ПО) | не ниже B.03.06.483 |
| Цифровой идентификатор ПО | - |
RP7945A, RP7946A
Таблица 2- Метрологические характеристики источников RP7941A, RP7942A, RP7943A,
| Наименование характеристики | Значение для моделей источников | ||||
| RP7941A | RP7942A | RP7943A | RP7945A | RP7946A | |
| Диапазон воспроизведения и измерений напряжения постоянного тока, В | от 0 до 20 | от 0 до 80 | от 0 до 20 | от 0 до 80 | от 0 до 160 |
| Пределы допускаемой абсолютной погрешности воспроизведения и измерений напряжения постоянного тока, В | ±(0,0002-U + + 0,002) | ±(0,0002-U + + 0,008) | ±(0,0002-U + + 0,002) | ±(0,0002-U + + 0,008) | ±(0,0002-U + + 0,016) |
| Диапазон воспроизведения и измерений силы постоянного тока, А | от -400 до +400 | от -125 до +125 | от -800 до +800 | от -250 до +250 | от -125 до +125 |
| Пределы допускаемой абсолютной погрешности воспроизведения и измерений силы постоянного тока, А | ±(0,0004-1 + + 0,045) | ±(0,0003-1 + + 0,013) | ±(0,0004-1 + + 0,09) | ±(0,0003-1 + + 0,025) | ±(0,0004-1 + + 0,013) |
| Нестабильность напряжения постоянного тока при изменении нагрузки, мВ | 1 | 3 | 1 | 3 | 6 |
| Нестабильность силы постоянного тока при изменении нагрузки, мА | 25 | 13 | 50 | 25 | 13 |
| Уровень пульсаций выходного напряжения (размах), мВ | 30 | 80 | 90 | 80 | 200 |
| Наименование характеристики | Значение для моделей источников | ||
| RP7961A | RP7962A | RP7963A | |
| Диапазон воспроизведения и измерений напряжения постоянного тока, В | от 0 до 500 | от 0 до 500 | от 0 до 950 |
| Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, В | ±(0,0003 №0,06) | ±(0,0003 №0,06) | ±(0,0003 №0,12) |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В | ±(0,0003 №0,08) | ±(0,0003 №0,08) | ±(0,0003 №0,16) |
| Диапазон воспроизведения и измерений силы постоянного тока, А | от -20 до +20 | от -40 до +40 | от -20 до +20 |
| Пределы допускаемой абсолютной погрешности воспроизведения и измерений силы постоянного тока, А | ±(0,0011+0,012) | ±(0,0011+0,024) | ±(0,0011+0,012) |
| Нестабильность напряжения постоянного тока при изменении нагрузки, мВ | 30 | 30 | 60 |
| Нестабильность силы постоянного тока при изменении нагрузки, мА | 9 | 17 | 9 |
| Уровень пульсаций выходного напряжения (размах), мВ | 500 | 500 | 1000 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Максимальная выходная мощность, Вт: - источников RP7941A, RP7942A, RP7961A - источников RP7943A, RP7945A, RP7946A, RP7961A, RP7963A | 5 10 |
| Параметры электрического питания: - трехфазное напряжение переменного тока, В - частота переменного тока, Гц | от 360 до 440 от 49 до 51 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % | от +15 до +35 от 30 до 80 |
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: - источников RP7941A, RP7942A, RP7943A, RP7945A, RP7946A | |
| высота | 144 |
| ширина | 427 |
| длина | 773 |
| - источников RP7961A, RP7962A, RP7963A | |
| высота | 144 |
| ширина | 427 |
| длина | 763 |
| Масса, кг, не более | |
| - источников RP7941A, RP7942A,RP7961A | 27,3 |
| - источников RP7943A, RP7945A, RP7946ARP7962A, RP7963A | 31,8 |
наносится на лицевую панель источников в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Таблица 5- Комплектность источников
| Наименование | Обозначение | Количество |
| 1 Источники питания постоянного тока двухквадрантный | RP7941A, или RP7942A, или RP7943A, или RP7945A, или RP7946A, или RP7961A, или RP7962A, или RP7963A | 1 шт. |
| 2 Руководство по эксплуатации | 1 экз. | |
| 3 Методика поверки | 651-20-032 МП | 1 экз. |
приведены в разделе 4 документа «Источники питания постоянного тока двухквадрантным RP7941A, RP7942A, RP7943A, RP7945A, RP7946A, RP7961A, RP7962A, RP7963A. Руководство по эксплуатации».
Приказ Росстандарта № 2091 от 01.10.2018 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от Ы0-16 до 100 А»
ГОСТ 8.027-2001ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы Техническая документация изготовителя
