| Номер в госреестре | 81745-21 |
| Наименование СИ | Устройства сбора и передачи данных |
| Обозначение типа СИ | RTU-325ML |
| Изготовитель | Общество с ограниченной ответственностью "Систем Сенсор Технологии" (ООО "ССТ"), Липецкая обл., Грязинский район, село Казинка |
| Год регистрации | 2021 |
| Срок свидетельства | 05.05.2026 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства сбора и передачи данных RTU-325МL (далее по тексту - УСПД) предназначены для синхронизации собственной шкалы времени относительно UTC(SU) и синхронизации времени счетчиков электрической энергии, имеющих встроенные часы.
Принцип действия УСПД основан на получении данных со счетчиков электроэнергии по PLC модему и интерфейсу RS-485 в цифровой форме с последующим хранением в энергонезависимой памяти и передачей этих данных по запросу на вышестоящие уровни автоматизированных систем учета электроэнергии.
В корпусе УСПД размещаются следующие базовые модули: модуль центрального процессора; модуль GSM/GPRS модема; модуль блока питания c PLC модемом.
УСПД в автоматическом режиме выполняет следующие функции:
- собирает результаты измерений от счётчиков;
- предоставляет интерфейс доступа к собранной информации;
- синхронизирует свое время по NTP и время в счетчиках электроэнергии, непосредственно передающих информацию в данное УСПД;
- обеспечивает хранение, в том числе при отключении питания, полученных данных от счётчиков;
- ведет журнал событий;
- имеет встроенный аппаратный Watchdog;
- хранит и предоставляет справочную информацию о счетчиках;
- обеспечивает безопасное хранение и защиту данных и программного обеспечения (далее по тексту - ПО) от несанкционированного доступа;
- обеспечивает передачу команды на отключение потребителя электроэнергии с записью события в журнале событий;
- обеспечивает ход времени в отсутствии питания аппаратными энергонезависимыми
часами;
- обеспечивает графическое отображение динамической топологии PLC сети.
УСПД обеспечивает конфигурацию (установку настраиваемых параметров) при первоначальной установке, после вывода из ремонта и при изменении коммуникационных параметров, подключенных к УСПД счётчиков. Конфигурирование УСПД обеспечивается только при вводе пароля. УСПД могут обеспечивать обмен данными между УСПД и информационно-вычислительным комплексом (далее по тексту - ИВК), в том числе: предоставлять удаленный доступ к УСПД со стороны ИВК; предоставлять доступ ИВК к собранной для учета технической и служебной информации и журналам событий; предоставлять пользователям и эксплуатационному персоналу доступ к встроенному ПО при подключении к персональному компьютеру по Ethernet; разграничивать полномочия на доступ (администрирование и чтение) к данным с вводом пароля.
Знак поверки наносится в соответствии с действующим законодательством и в формуляр.

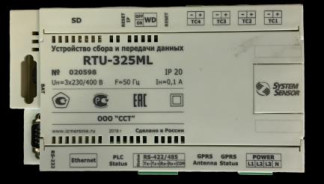

Заводской номер наносится на переднюю панель УСПД типографским способом. Общий вид УСПД с указанием места нанесения знака утверждения типа и нанесения заводских стикеров представлены на рисунке 1.
Программное обеспечение (далее по тексту - ПО) УСПД встроено в защищённую от записи память, а также предусмотрено нанесение заводских стикеров на УСПД от несанкционированного доступа, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Идентификационные данные ПО представлены в таблице 1.
| Таблица 1 - Идентификационные данные прог | раммного обеспечения |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - модуль для синхронизации времени со счетчиком /usr/local/concentrator/bundle/protocolexecutor-1.0.2.jar; - утилита ntpdate /usr/bin/ntpdate; - утилита ntpd /sbin/ntpd |
| Номер версии (идентификационный номер) ПО | не ниже 1.2.28 |
| Цифровой идентификатор ПО | c915fa1c9a32e70a847486bb6abe9172; 8a3906b8101b472c8778831cae16ac39; b002b89a5801321983bbbdfdced824b3 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077.2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности привязки шкалы времени относительно шкалы времени UTC(SU) по протоколу NTP, с | ±0,3 |
| Пределы допускаемой абсолютной погрешности хода внутренних часов в автономном режиме за сутки, с | ±5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| -напряжение переменного тока, В | от 176 до 264 |
| -частота переменного тока, Гц | от 48 до 52 |
| Потребляемая мощность, Вт, не более | 20 |
| Рабочие условия измерений: | |
| -температура окружающего воздуха, °С | от -40 до +60 |
| -атмосферное давление, кПа | от 84 до 106,7 |
| -влажность, %, не более | 98 |
| Климатическое исполнение | УХЛ 3.1 |
| Габаритные размеры, мм, не более: | |
| - ширина | 105 |
| - высота | 85 |
| - длина | 185 |
| Масса, кг, не более | 2,0 |
| Средняя наработка на отказ, ч, не менее | 90000 |
| Средний срок службы, лет, не менее | 15 |
наносится на корпус УСПД согласно схеме, указанной на рисунке 1 и на титульный лист технической документации типографским способом.
| Таблица 4 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Устройство сбора и передачи данных 1) | RTU-325ML | 1 шт. |
| Руководство по эксплуатации2) | ССТ.466215.002 РЭ | 1 экз |
| Формуляр | ССТ.466215.002 ФО | 1 экз |
| Методика поверки | МП-174/04-2020 | 1 экз |
| 1) - Дополнительно в состав входит: | ||
| - Антенна; | ||
| - Карта памяти формата SD | ||
| 2) - Поставляется в электронном виде на CD-диске | ||
приведены в разделе 2 «Использование по назначению» в руководстве по эксплуатации ССТ.466215.002 РЭ «Устройство сбора и передачи данных RTU-325ML. Руководство по эксплуатации».
ТУ 26.20.30-002-42107002-2019 Устройства сбора и передачи данных RTU-325МL. Технические условия
