Компараторы частотные Ч7-1015, 81746-21

Назначение

Компараторы частотные Ч7-1015 (далее - компараторы) предназначены для измерения относительной разности частот между опорным сигналом синусоидальной формы частотой 5 или 10 МГц и исследуемым сигналом синусоидальной формы частотой 1; 2,048; 5; 10; 10,24 МГц, вычисления их основных метрологических характеристик с отображением процесса и результатов измерений на экране прибора и (или) на экране внешнего персонального компьютера (ПК).

Описание

Принцип действия компараторов основан на переносе разности частот опорного и исследуемого сигналов на низкую промежуточную частоту с использованием прецизионного программируемого цифрового преобразователя частоты с последующим вычислением метрологических характеристик исследуемых сигналов встроенным микроконтроллером.

Компараторы имеют интерфейс связи с внешним персональным компьютером USB 2.0 и прикладное программное обеспечение для внешнего ПК.

Компараторы обеспечивают доступ к данным измерений по сети Ethernet. Компараторы имеют возможность дистанционного управления всеми режимами работы и могут работать в составе автоматизированной системы.

Компараторы выполнены в ударопрочном корпусе.

Конструктивно компараторы состоят из встроенного источника питания (преобразователя напряжения), устройства управления (интерфейса), измерителя временных интервалов (ИВИ) и компаратора частотного.

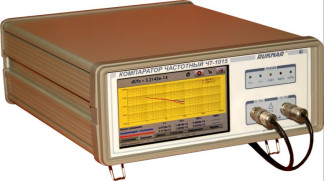

Общий вид компараторов представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлена на рисунке 2.

Программное обеспечение

Программное обеспечение (ПО) компараторов состоит из двух частей:

-    микропрограммного обеспечения (МПО) - метрологически значимой части ПО, расположенной в ПЗУ контроллера;

-    прикладного ПО, работающего на персональном компьютере и предназначенного более глубокого исследования результатов измерений, обеспечения большей наглядности процесса измерений, оформления и распечатки на принтере протокола поверки.

В компараторах предусмотрены меры защиты МПО от преднамеренного и непреднамеренного изменения:

-    пользователь не имеет возможности обновления или загрузки новых версий МПО;

-    в процессе работы в компаратор невозможно ввести данные измерений, полученные вне прибора, данные результатов измерений не могут быть подвергнуты искажению в процессе хранения, так как происходит их обновление в каждом измерительном цикле, и отсутствуют требования по их хранению после окончания цикла измерения;

-    запоминающее устройство встроено в управляющий микроконтроллер и без нарушения целостности конструкции компаратора и заводских пломб замена или модификация его содержимого невозможна;

-    встроенная защита стирает МПО при попытке его модификации даже на вскрытом приборе, делая его неработоспособным.

Метрологические характеристики компараторов нормированы с учетом влияния программного обеспечения.

Конструкция компараторов исключает возможность несанкционированного влияния на ПО компараторов и измерительную информацию.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Номинальное значение частоты входного опорного сигнала, МГц

Номинальное значение частоты входного измеряемого сигнала, МГц

5, 10

1; 2,048; 5; 10; 10,24

±1

от 0,4 до 1,2

810-13

210-13

510-14

210-14

110-14

210-15

1,210-12 3 10-13 710-14 210-14 110-14 210-15

510-12 110-12 3 10-13

Максимальное отклонение частоты входных сигналов от номинального значения, Гц

Среднеквадратическое значение напряжения входных сигналов на нагрузке 50 Ом, В_

Среднеквадратическое относительное отклонение результата измерений частоты, не более:

для измеряемого сигнала с частотой 10 МГц

-    при интервале времени измерения 1 с

-    при интервале времени измерения 10 с

-    при интервале времени измерения 100 с

-    при интервале времени измерения 1000 с

-    при интервале времени измерения 3600 с (1 ч)

-    при интервале времени измерения 1 сутки для измеряемого сигнала с частотой 5 МГц

-    при интервале времени измерения 1 с

-    при интервале времени измерения 10 с

-    при интервале времени измерения 100 с

-    при интервале времени измерения 1000 с

-    при интервале времени измерения 3600 с (1 ч)

-    при интервале времени измерения 1 сутки

для измеряемого сигнала с частотами 1 МГц, 2,048 МГц и 10,24 МГц

-    при интервале времени измерения 1 с

-    при интервале времени измерения 10 с

_- при интервале времени измерения 100 с_

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на переднюю панель компараторов методом шелкографии и на титульные листы эксплуатационной документации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Государственная поверочная схема для средств измерений времени и частоты, утвержденная приказом Росстандарта от 31.07.2018 г. № 1621.

ТР ТС 004/2011 Технический регламент Таможенного союза «О безопасности низковольтного оборудования».

ТР ТС 020/2011 Технический регламент Таможенного союза «Электромагнитная совместимость технических средств».

РУГА.411146.008 ТУ. Компаратор частотный Ч7-1015. Технические условия.
