Системы анализа цепей векторные N5290A, N5291A, 81747-21

Системы анализа цепей векторные N5290A, N5291A (далее - системы) предназначены для измерения S-параметров устройств.

Документы

Карточка СИ

Номер в госреестре	81747-21
Наименование СИ	Системы анализа цепей векторные
Обозначение типа СИ	N5290A, N5291A
Изготовитель	Компания "Keysight Technologies Inc.", США
Год регистрации	2021
Срок свидетельства	05.05.2026
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Системы анализа цепей векторные N5290A, N5291A (далее - системы) предназначены для измерения S-параметров устройств.

Описание

Конструктивно системы N5290A и N5291A состоят из одного из анализатора электрических цепей N5222B, N5224B, N5225B, N5227B, N5242B, N5244B, N5245B, N5247B в качестве базового блока, распределительного блока N5292A, измерительных головок N5293AX (для системы N5290A) или N5295AX (для системы N5291A), а также набора кабелей и аксессуаров для коммутации компонентов системы. На передней панели базового блока расположены органы управления и жидкокристаллический цветной дисплей.

Управление операциями меню, а также задание рабочих параметров системы производится с помощью клавиатуры передней панели базового блока; результаты измерений выводятся на экран дисплея в графической и цифровой формах. Для работы в составе автоматизированных систем, базовый блок поддерживает подключение по интерфейсам: GPIB, USB 2.0, LAN (100Base-T).

Принцип действия системы основан на воздействии на исследуемый объект сигналом с выхода встроенного синтезатора частоты (СЧ) и раздельном измерении параметров падающего и отраженного сигнала при помощи направленных ответвителей и фазочувствительных приемников. В состав базового блока включены один или два (в зависимости от модификации) синтезатора частоты, блок разделения сигнала на падающий и отраженный, несколько приемников, блок вычисления и управления, блок питания.

Системы обеспечивают измерение амплитудно-частотных, фазо-частотных характеристик, коэффициента шума различных устройств, так же они обеспечивают визуальное наблюдение составляющих спектра (частоты и уровня) периодически повторяющихся сигналов.

Функциональные возможности систем определяются составом опций компонентов системы, входящих в комплект и приведенных в таблицах 1, 2 и 3.

Таблица 1 - Описание опций базового блока_

Опция	Описание
201	2 измерительных порта, 1 источник зондирующего сигнала, прямой доступ к источнику и приемникам сигналов
205	2 измерительных порта, 1 источник зондирующего сигнала, прямой доступ к источнику и приемникам сигналов, расширение низкочастотного диапазона до 500 Гц
217	2 измерительных порта, 1 источник зондирующего сигнала, прямой доступ к источнику и приемникам сигналов, аттенюаторы на выходе источника сигналов и на входе измерительных приемников

Опция	Описание
219	2 измерительных порта, 1 источник зондирующего сигнала, прямой доступ к источнику и приемникам сигналов, аттенюаторы на выходе источника сигналов и на входе измерительных приемников, втулки подачи смещения по постоянному току
220	2 измерительных порта, 1 источник зондирующего сигнала, прямой доступ к источнику и приемникам сигналов, аттенюаторы на выходе источника сигналов и на входе измерительных приемников, втулки подачи смещения по постоянному току, расширение низкочастотного диапазона до 500 Гц
222	2 измерительных порта, 2 источника зондирующего сигнала, прямой доступ к источникам и приемникам сигналов, выходы второго источника на передней панели, аттенюаторы на выходе источников сигналов и на входе измерительных приемников, схема суммирования и коммутации сигналов источников
224	2 измерительных порта, 2 источника зондирующего сигнала, прямой доступ к источникам и приемникам сигналов, выходы второго источника на передней панели, аттенюаторы на выходе источников сигналов и на входе измерительных приемников, схема суммирования и коммутации сигналов источников, втулки подачи смещения по постоянному току
225	2 измерительных порта, 2 источника зондирующего сигнала, прямой доступ к источникам и приемникам сигналов, выходы второго источника на передней панели, аттенюаторы на выходе источников сигналов и на входе измерительных приемников, схема суммирования и коммутации сигналов источников, втулки подачи смещения по постоянному току, расширение низкочастотного диапазона до 500 Гц
401	4 измерительных порта, 2 источника зондирующего сигнала, прямой доступ к источникам и приемникам сигналов
405	4 измерительных порта, 2 источника зондирующего сигнала, прямой доступ к источникам и приемникам сигналов, расширение низкочастотного диапазона до 500 Гц
417	4 измерительных порта, 2 источника зондирующего сигнала, прямой доступ к источникам и приемникам сигналов, аттенюаторы на выходе источников сигналов и на входе измерительных приемников
419	4 измерительных порта, 2 источника зондирующего сигнала, прямой доступ к источникам и приемникам сигналов, аттенюаторы на выходе источников сигналов и на входе измерительных приемников, втулки подачи смещения по постоянному току
420	4 измерительных порта, 2 источника зондирующего сигнала, прямой доступ к источникам и приемникам сигналов, аттенюаторы на выходе источников сигналов и на входе измерительных приемников, втулки подачи смещения по постоянному току, расширение низкочастотного диапазона до 500 Гц
422	4 измерительных порта, 2 источника зондирующего сигнала, прямой доступ к источникам и приемникам сигналов, аттенюаторы на выходе источников сигналов и на входе измерительных приемников, схема суммирования и коммутации сигналов источников

Опция	Описание
423	4 измерительных порта, 2 источника зондирующего сигнала, прямой доступ к источникам и приемникам сигналов, аттенюаторы на выходе источников сигналов и на входе измерительных приемников, схема суммирования и коммутации сигналов источников, втулки подачи смещения по постоянному току
425	4 измерительных порта, 2 источника зондирующего сигнала, прямой доступ к источникам и приемникам сигналов, аттенюаторы на выходе источников сигналов и на входе измерительных приемников, схема суммирования и коммутации сигналов источников, втулки подачи смещения по постоянному току, расширение низкочастотного диапазона до 500 Гц
020	Входы ПЧ
021	Импульсный модулятор первого источника зондирующего сигнала
022	Импульсный модулятор второго источника зондирующего сигнала
029	Высокочувствительный приемник для измерения коэффициента шума.
S93007A, S93007B	Автоматическое исключение оснастки
S93010A, S93010B	Анализ во временной области
S93011A, S93011B	Расширенный анализ во временной области
S93015A, S93015B	Вычисление и отображение неопределенности измерений S-параметров и уровня мощности
S93025A, S93025B	Управление встроенными импульсными генераторами, измерения в импульсном режиме с широкополосным детектированием
S93026A, S93026B	Управление встроенными импульсными генераторами, измерения в импульсном режиме с широкополосным и узкополосным детектированием
S93027A, S93027B	Управление внешним тюнером импеданса для измерения коэффициента шума и шумовых параметров
S93029A, S93029B	Измерение коэффициента шума с применением векторной коррекции результатов измерений
S930700B	Измерение искажений модуляционных характеристик до 8,5 ГГц
S930701B	Измерение искажений модуляционных характеристик до 13,5 ГГц
S930702B	Измерение искажений модуляционных характеристик до 26,5 ГГц
S930704B	Измерение искажений модуляционных характеристик до 43,5 ГГц
S930705B	Измерение искажений модуляционных характеристик до 50 ГГц
S930707B	Измерение искажений модуляционных характеристик до 67 ГГ ц
S93080A, S93080B	Отстройка частоты приемников от частоты источников
S93082A, S93082B	Скалярные измерения параметров преобразователей частоты
S93083A, S93083B	Скалярные и векторные измерения параметров преобразователей частоты
S93084A, S93084B	Измерение параметров преобразователей частоты со встроенным гетеродином
S93086A, S93086B	Измерение компрессии усиления в панорамном режиме

Опция	Описание
S93087A, S93087B	Измерение интермодуляционных искажений в панорамном режиме
S93088A, S93088B	Контроль фазы источников зондирующего сигнала
S93089A, S93089B	Измерение параметров дифференциальных и I/Q устройств
S930900A, S930900B	Режим анализатора спектра до 8,5 ГГц
S930901A, S930901B	Режим анализатора спектра до 13,5 ГГц
S930902A, S930902B	Режим анализатора спектра до 26,5 ГГц
S930904A, S930904B	Режим анализатора спектра до 43,5 ГГц
S930905A, S930905B	Режим анализатора спектра до 50 ГГц
S930907A, S930907B	Режим анализатора спектра до 67 ГГ ц
S930909A, S930909B	Режим анализатора спектра до 90 ГГ ц
S93093A, S93093B	Режим анализатора спектра до 120 ГГц
S93094A, S93094B	Режим анализатора спектра свыше 120 ГГц
S93110A, S93110B	Измерение S-параметров в активном режиме работы тестируемого устройства с переменной нагрузкой по выходу
S93111A, S93111B	Измерение S-параметров в активном режиме работы тестируемого устройства с переменной нагрузкой по выходу и с ограничением рабочего диапазона частот до 50 ГГц
S93118A, S93118B	Режим быстрых измерений на фиксированной частоте
S93460A, S93460B	Измерение параметров дифференциальных устройств
S94510A	Нелинейный анализ цепей
S94514A	Измерение X-параметров
S94518A	Нелинейный анализ цепей в импульсном режиме
S94520A	Измерение Х-параметров цепей с переменным согласованием по входу/выходу исследуемого устройства
S94521A	Управление тюнерами импеданса для измерений с переменным согласованием по входу/выходу исследуемого устройства
S94522A	Комбинированные измерения S параметров и напряжения постоянного тока при использовании тюнеров импеданса с переменным согласованием по входу/выходу исследуемого устройства
S93551A	Работа с расширителем количества измерительных портов
S93898A	Программное обеспечение для проведения верификации параметров прибора по заводскому протоколу
N1966A	Адаптер ввода-вывода для синхронизации измерений в импульсном режиме

Опция	Описание
200	Распределительный блок с двумя портами для подключения измерительных головок
222	Комплект кабелей для подключения распределительного блока с двумя портами к двухпортовым версиям базовых блоков N5222B и N5242B
224	Комплект кабелей для подключения распределительного блока с двумя портами к двухпортовым версиям базовых блоков N5224B, N5225B, N5227B, N5244B, N5245B, N5247B
242	Комплект кабелей для подключения распределительного блока с двумя портами к четырехпортовым версиям базовых блоков N5222B и N5242B
244	Комплект кабелей для подключения распределительного блока с двумя портами к четырехпортовым версиям базовых блоков N5224B, N5225B, N5227B, N5244B, N5245B, N5247B
400	Распределительный блок с четырьмя портами для подключения измерительных головок
422	Комплект кабелей для подключения распределительного блока с четырьмя портами к двухпортовым версиям базовых блоков N5222B и N5242B
424	Комплект кабелей для подключения распределительного блока с четырьмя портами к двухпортовым версиям базовых блоков N5224B, N5225B, N5227B, N5244B, N5245B, N5247B
442	Комплект кабелей для подключения распределительного блока с четырьмя портами к четырехпортовым версиям базовых блоков N5222B и N5242B
444	Комплект кабелей для подключения распределительного блока с четырьмя портами к четырехпортовым версиям базовых блоков N5224B, N5225B, N5227B, N5244B, N5245B, N5247B

Таблица 3 - Описание опций измерительных головок N5293AX и N5295AX

Опция	Описание
N5293AX01	Измерительная головка с частотным диапазоном от 10 МГц до 110 ГГ ц без тройника смещения
N5293AX02	Измерительная головка с частотным диапазоном от 10 МГц до 110 ГГ ц с тройником смещения
N5293AX03	Измерительная головка с частотным диапазоном от 500 Гц до 110 ГГц с тройником смещения
N5295AX01	Измерительная головка с частотным диапазоном от 10 МГц до 130 ГГц без тройника смещения
N5295AX02	Измерительная головка с частотным диапазоном от 10 МГц до 130 ГГц с тройником смещения
N5295AX03	Измерительная головка с частотным диапазоном от 500 Гц до 130 ГГц с тройником смещения

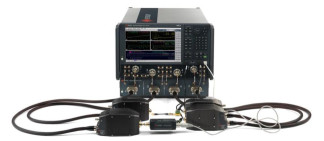

Внешний вид системы с указанием мест размещения знака утверждения типа и пломбирования от несанкционированного доступа приведен на рисунках 1-2. Внешний вид базового блока с указанием мест размещения знака утверждения типа и пломбирования от несанкционированного доступа приведен на рисунках 3-4. Внешний вид распределительного блока и измерительных головок приведен на рисунках 5-8. Заводской номерр указан на задней панели системы.

Программное обеспечение

Программное обеспечение (далее - ПО) системы представляет собой приложение, работающее в среде ОС Windows, установленной на встроенный компьютер базового блока.

ПО предназначено для управления работой узлами базового блока, а также системы в целом, расчета значений измеряемых параметров и отображения измерительной информации.

ПО идентифицируется непосредственно, как исполняемый файл, в среде ОС Windows при помощи вспомогательных подпрограмм ОС. Производителем не предусмотрен иной способ идентификации программного обеспечения.

Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений. Метрологически значимая часть ПО записана на жесткий диск встроенного компьютера.

Системы имеют специализированное программное обеспечение (ПО), идентификационные данные (признаки) метрологически значимой части которого приведены в таблице 4.

Таблица 4

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	VNA firmware
Номер версии (идентификационный номер) ПО	A.13.20.10 и выше
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	-

Уровень защиты внешнего ПО «низкий» в соответствии с Р 50.2.077-2014.

Таблица 5 - Метрологические характеристики систем N5290A и N5291A

Наименование характеристики	Значение
	N5290A	N5291A
Количество измерительных портов	от 1 до 4
Тип коаксиального соединителя измерительного порта	1мм, вилка
Максимально допустимый уровень переменной (ВЧ) составляющей сигнала на входе измерительного порта, дБм	20
Максимально допустимый уровень постоянной составляющей сигнала на входе измерительного порта, В	50
Максимально допустимое напряжение на входе тройников смещения, В	50
Максимально допустимый ток на входе тройников смещения2, А	1
Диапазон рабочих частот без расширения НЧ диапазона, ГГ ц	от 0,01 до 110	от 0,01 до 120
Диапазон рабочих частот с расширением НЧ диапазона, ГГ ц	от 940-7 до 110	от 9^10-7 до 120
Диапазон установки частоты без расширения НЧ диапазона, ГГ ц	от 0,01 до 110	от 0,01 до 130
Диапазон установки частоты с расширением НЧ диапазона4, ГГц	от 5^10-7 до 110	от 5-10-7 до 130
Дискретность установки частоты, Гц, не более	1
Пределы допускаемой относительной погрешности установки частоты опорного генератора, не более	±1-10-6

Наименование характеристики	Значение
Системный динамический	Без расшире-	С расшире-	Без расшире-	С расшире-
диапазон в диапазоне ча	ния НЧ диа	нием НЧ	ния НЧ диа	нием НЧ
стот, дБ, не менее	пазона	диапазона	пазона	диапазона
от 0,9 до 1 кГц включ.	-	81	-	81
св. 1 до 100 кГц включ.	-	93	-	93
св. 0,1 до 1 МГц включ.	-	112	-	112
св. 1 до 5 МГц включ.	-	110	-	110
св. 5 до 10 МГц включ.	-	98	-	98
св. 10 до 50 МГц включ.	67	98	67	98
св. 50 до 100 МГц включ.	90	98	90	98
св. 100 до 500 МГц включ.	99	99	99	99
св. 0,5 до 1 ГГц включ.	113	113	113	113
св. 1 до 2 ГГц включ.	121	121	121	121
св. 2 до 2,5 ГГц включ.	119	119	119	119
св. 2,5 до 3,2 ГГц включ.	119	119	119	119
св. 3,2 до 5 ГГц включ.	126	126	126	126
св. 5 до 8 ГГц включ.	126	126	126	126
св. 8 до 10 ГГц включ.	125	125	125	125
св. 10 до 12 ГГц включ.	124	124	124	124
св. 12 до 13,5 ГГц включ.	123	123	123	123
св. 13,5 до 15 ГГц включ.	123	123	123	123
св. 15 до 16 ГГц включ.	122	122	122	122
св. 16 до 18 ГГц включ.	122	122	122	122
св. 18 до 20 ГГц включ.	121	121	121	121
св. 20 до 24 ГГц включ.	119	119	119	119
св. 24 до 26,5 ГГц включ.	121	121	121	121
св. 26,5 до 30 ГГц включ.	114	114	114	114
св. 30 до 35 ГГц включ.	114	114	114	114
св. 35 до 40 ГГц включ.	112	112	112	112
св. 40 до 45 ГГц включ.	114	114	114	114
св. 45 до 50 ГГц включ.	113	113	113	113
св. 50 до 60 ГГц включ.	115	115	115	115
св. 60 до 64 ГГц включ.	113	113	113	113
св. 64 до 67 ГГц включ.	110	110	110	110
св. 67 до 70 ГГц включ.	110	110	110	110
св. 70 до 75 ГГц включ.	108	108	108	108
св. 75 до 80 ГГц включ.	106	106	106	106
св. 80 до 85 ГГц включ.	105	105	106	106
св. 85 до 90 ГГц включ.	105	105	106	106
св. 90 до 95 ГГц включ.	105	105	106	106
св. 95 до 100 ГГц включ.	104	104	105	105
св. 100 до 105 ГГц включ.	101	101	102	102
св. 105 до 110 ГГц включ.	102	102	103	103
св. 110 до 115 ГГц включ.	-	-	96	96
св. 115 до 120 ГГц включ.	-	-	93	93

Наименование характеристики		Значение
Максимальный уровень стабилизированной мощ-	N5290A		N5291A
ности сигнала на выходе	Без расшире-	С расшире-	Без расшире-	С расшире-
тестового порта в диапа	ния НЧ диа	нием НЧ	ния НЧ диа	нием НЧ
зоне частот, дБм, не менее	пазона	диапазона	пазона	диапазона
от 0,9 до 1 кГц включ.	-	4	-	4
св. 1 до 100 кГц включ.	-	8	-	8
св. 0,1 до 1 МГц включ.	-	10	-	10
св. 1 до 5 МГц включ.	-	7	-	7
св. 5 до 10 МГц включ.	-	3	-	3
св. 10 до 50 МГц включ.	0	3	0	3
св. 50 до 100 МГц включ.	7	3	7	3
св. 100 до 500 МГц включ.	7	7	7	7
св. 0,5 до 1 ГГц включ.	8	8	8	8
св. 1 до 2 ГГц включ.	10	10	10	10
св. 2 до 2,5 ГГц включ.	5	5	5	5
св. 2,5 до 3,2 ГГц включ.	5	5	5	5
св. 3,2 до 5 ГГц включ.	10	10	10	10
св. 5 до 8 ГГц включ.	10	10	10	10
св. 8 до 10 ГГц включ.	9	9	9	9
св. 10 до 12 ГГц включ.	8	8	8	8
св. 12 до 13,5 ГГц включ.	7	7	7	7
св. 13,5 до 15 ГГц включ.	7	7	7	7
св. 15 до 16 ГГц включ.	6	6	6	6
св. 16 до 18 ГГц включ.	6	6	6	6
св. 18 до 20 ГГц включ.	5	5	5	5
св. 20 до 24 ГГц включ.	4	4	4	4
св. 24 до 26,5 ГГц включ.	6	6	6	6
св. 26,5 до 30 ГГц включ.	6	6	6	6
св. 30 до 35 ГГц включ.	6	6	6	6
св. 35 до 40 ГГц включ.	4	4	4	4
св. 40 до 45 ГГц включ.	6	6	6	6
св. 45 до 50 ГГц включ.	5	5	5	5
св. 50 до 60 ГГц включ.	6	6	6	6
св. 60 до 64 ГГц включ.	4	4	4	4
св. 64 до 67 ГГц включ.	1	1	1	1
св. 67 до 70 ГГц включ.	1	1	1	1
св. 70 до 75 ГГц включ.	1	1	1	1
св. 75 до 80 ГГц включ.	1	1	1	1
св. 80 до 85 ГГц включ.	1	1	1	1
св. 85 до 90 ГГц включ.	0	0	1	1
св. 90 до 95 ГГц включ.	0	0	1	1
св. 95 до 100 ГГц включ.	0	0	1	1
св. 100 до 105 ГГц включ.	0	0	1	1
св. 105 до 110 ГГц включ.	0	0	1	1
св. 110 до 115 ГГц включ.	-	-	1	1
св. 115 до 120 ГГц включ.	-	-	-2	-2

Наименование характеристики	Значение
Средний уровень собствен	N5290A		N5291A
ных шумов приемного	Без расшире-	С расшире-	Без расшире-	С расшире-
тракта по входу измери-	ния НЧ диа	нием НЧ	ния НЧ диа	нием НЧ
тельного порта в диапазоне	пазона	диапазона	пазона	диапазона
частот, дБм, не более
от 0,9 до 1 кГц включ.	-	-77	-	-77
св. 1 до 100 кГц включ.	-	-85	-	-85
св. 0,1 до 1 МГц включ.	-	-102	-	-102
св. 1 до 5 МГц включ.	-	-103	-	-103
св. 5 до 10 МГц включ.	-	-95	-	-95
св. 10 до 50 МГц включ.	-67	-95	-67	-95
св. 50 до 100 МГц включ.	-83	-95	-83	-95
св. 100 до 500 МГц включ.	-92	-92	-92	-92
св. 0,5 до 1 ГГц включ.	-105	-105	-105	-105
св. 1 до 2 ГГц включ.	-111	-111	-111	-111
св. 2 до 3,2 ГГц включ.	-114	-114	-114	-114
св. 3,2 до 20 ГГц включ.	-116	-116	-116	-116
св. 20 до 26,5 ГГц включ.	-115	-115	-115	-115
св. 26,5 до 50 ГГц включ.	-108	-108	-108	-108
св. 50 до 70 ГГц включ.	-109	-109	-109	-109
св. 70 до 75 ГГц включ.	-107	-107	-107	-107
св. 75 до 95 ГГц включ.	-105	-105	-105	-105
св. 95 до 100 ГГц включ.	-104	-104	-104	-104
св. 100 до 105 ГГц включ.	-101	-101	-101	-101
св. 105 до 110 ГГц включ.	-102	-102	-102	-102
св. 110 до 120 ГГц включ.	-	-	-95	-95
Предел допускаемого сред	N5290A		N5291A
него квадратичного откло-
нения случайной погреш-	Без расшире-	С расшире-	Без расшире-	С расшире-
ности измерения амплиту-	ния НЧ диа	нием НЧ	ния НЧ диа	нием НЧ
ды (шумы трассы) при по-	пазона	диапазона	пазона	диапазона
лосе фильтра ПЧ 1кГц в
диапазоне частот, дБ, не
более
от 0,9 до 4 кГц включ.	-	0,004	-	0,0044
св. 4 до 300 кГц включ.	-	0,004	-	0,004
св. 0,3 до 10 МГц включ.	-	0,004	-	0,004
св. 10 до 50 МГц включ.	0,200	0,004	0,200	0,004
св. 50 до 100 МГц включ.	0,007	0,004	0,007	0,004
св. 100 до 200 МГц включ.	0,007	0,007	0,007	0,007
св. 0,2 до 1 ГГц включ.	0,005	0,005	0,005	0,005
св. 1 до 26,5 ГГц включ.	0,003	0,003	0,003	0,003
св. 26,5 до 67 ГГц включ.	0,004	0,004	0,004	0,004
св. 67 до 75 ГГц включ.	0,004	0,004	0,004	0,004
св. 75 до 110 ГГц включ.	0,005	0,005	0,005	0,005
св. 110 до 120 ГГц включ.	-	-	0,006	0,006

Предел допускаемого среднего квадратичного отклонения случайной погрешности измерения фазы (шумы трассы) при полосе фильтра ПЧ 1кГц в диапазоне частот, градус , не более

от 0,9 до 4 кГц включ. св. 4 до 300 кГц включ. св. 0,3 до 10 МГц включ. св. 10 до 50 МГц включ. св. 50 до 100 МГц включ. св. 100 до 200 МГц включ. св. 0,2 до 1 ГГц включ. св. 1 до 26,5 ГГц включ. св. 26,5 до 67 ГГц включ. св. 67 до 75 ГГц включ. св. 75 до 110 ГГц включ. св. 110 до 120 ГГц включ.

N5290A

N5291A

Без расширения НЧ диапазона

1,500

0,080

0,050

0,080

0,100

С расширением НЧ диапазона

0,035

0,080

0,050

0,080

0,100

Без расширения НЧ диапазона

1,500

0,080

0,050

0,080

0,100

С расширением НЧ диапазона

0,035

0,080

0,050

0,080

0,100

Пределы допускаемых значений абсолютной погрешности диапазоне, при опорном уровне минус 20 дБм в диапазоне измерений в динамическом частот от 1 до 10 ГГц

Уровень входной мощности, дБм

Погрешность амплитуды, дБ, не более

Погрешность фазы, градус, не более

-10

-20

-30

-40

-50

-60

-70

-80

-90

-100

-110

-120

±0,097

±0,031

±0,015

±0,006

±0,016

±0,026

±0,037

±0,047

±0,057

±0,068

±0,078

±0,089

±0,099

±0,109

±0,64

±0,20

±0,10

±0,04

±0,10

±0,17

±0,25

±0,31

±0,38

±0,45

±0,52

±0,59

±0,66

±0,72

Наименование						Значение
характеристики
Аппаратные (нескорректированные) характеристики системы
	N5290A						N5291A
	Без расширения НЧ			С расширением НЧ			Без расширения НЧ			С расширением НЧ
	диапазона			диапазона				диапазон			диапазона
Предел допускаемого значения характеристики в диапазоне частот, дБ, не более	н- Б нле дБ £ £ р тс ап осн На н	Согласование источника, дБ	Согласование нагрузки, дБ	н- Б нле дБ £ £ р тс ап осн На н	Согласование источника, дБ	Согласование нагрузки, дБ	Направленность, дБ	Согласование источника, дБ	Согласование нагрузки, дБ	н- Б нле дБ £ £ р тс ап осн На н	Согласование источника, дБ	Согласование нагрузки, дБ
от 0,9 до 1 кГц включ.	-	-	-	-8	4	4	-	-	-	-8	4	4
св. 1 до 10 кГц включ.	-	-	-	-7	5	5	-	-	-	-7	5	5
св. 0,01 до 1 МГц включ.	-	-	-	12	17	15	-	-	-	12	17	15
св. 1 до 5 МГ ц включ.	-	-	-	6	10	10	-	-	-	6	10	10
св. 5 до 10 МГц включ.	-	-	-	-3	8	8	-	-	-	-3	8	8
св. 10 до 50 МГц включ.	18	8	8	-3	8	8	18	8	8	-3	8	8
св. 50 до 100 МГц включ.	20	17	5	-5	7	7	20	17	5	-5	7	7
св. 100 до 200 МГц включ.	20	17	5	20	17	5	20	17	5	20	17	5
св. 200 до 500 МГц включ.	19	16	5	19	16	5	19	16	5	19	16	5
св. 0,5 до 2 ГГц включ.	18	15	5	18	15	5	18	15	5	18	15	5
св. 2 до 3,2 ГГц включ.	18	15	10	18	15	10	18	15	10	18	15	10
св. 3,2 до 10 ГГц включ.	15	13	8	15	13	8	15	13	8	15	13	8
св. 10 до 16 ГГц включ.	14	12	9	14	12	9	14	12	9	14	12	9
св. 16 до 26,5 ГГц включ.	11	12	7	11	12	7	11	12	7	11	12	7
св. 26,5 до 40 ГГц включ.	8	7	5	8	7	5	8	7	5	8	7	5
св. 40 до 43,5 ГГц включ.	6	5	7	6	5	7	6	5	7	6	5	7
св. 43,5 до 50 ГГц включ.	5	4	6	5	4	6	5	4	6	5	4	6
св. 50 до 60 ГГц включ.	5	4	5	5	4	5	5	4	5	5	4	5
св. 60 до 64 ГГц включ.	5	4	6	5	4	6	5	4	6	5	4	6
св. 64 до 67 ГГц включ.	5	4	5	5	4	5	5	4	5	5	4	5
св. 67 до 75 ГГц включ.	4	4	6	4	4	6	4	4	6	4	4	6
св. 75 до 100 ГГц включ.	2	3	6	2	3	6	2	3	6	2	3	6
св. 100 до 110 ГГц включ.	0	3	4	0	3	4	0	3	4	0	3	4
св. 110 до 120 ГГц включ.	-	-	-	-	-	-	0	2	3	0	2	3

Наименование				Значение
характеристики
Скорректированные характеристики системы с расширением НЧ диапазона при использова-
	нии калибровочного набора 85059B
		Согласование источника, дБ	Согласование нагрузки, дБ	Неравномерность		Неравномерность
	Направленность, дБ			коэффициента передачи		коэффициента отражения
	Направленность, дБ			Ампли-	Фаза,	Ампли-	Фаза,
Диапазон частот				туда, дБ	градус	туда, дБ	градус
от 0,9 до 1 кГц включ.	29	28	29	±0,490	±3,234	±0,020	±0,132
св. 1 до 10 кГц включ.	29	28	29	±0,366	±2,417	±0,020	±0,132
св. 0,01 до 1 МГц включ.	29	28	29	±0,206	±1,362	±0,020	±0,132
св. 1 до 5 МГц включ.	29	28	29	±0,260	±1,713	±0,020	±0,132
св. 5 до 50 МГц включ.	29	28	29	±0,291	±1,922	±0,020	±0,132
св. 50 до 100 МГц включ.	29	28	29	±0,291	±1,922	±0,020	±0,132
св. 100 до 200 МГц включ.	29	28	29	±0,236	±1,560	±0,020	±0,132
св. 200 до 500 МГц включ.	29	28	29	±0,242	±1,595	±0,020	±0,132
св. 0,5 до 2 ГГц включ.	29	28	29	±0,248	±1,635	±0,020	±0,132
св. 2 до 3,2 ГГц включ.	29	28	29	±0,164	±1,081	±0,020	±0,132
св. 3,2 до 10 ГГц включ.	30	29	29	±0,182	±1,204	±0,055	±0,363
св. 10 до 13,5 ГГц включ.	31	31	30	±0,155	±1,023	±0,090	±0,594
св. 13,5 до 16 ГГц включ.	35	35	33	±0,101	±0,667	±0,090	±0,594
св. 16 до 20 ГГц включ.	36	35	34	±0,107	±0,708	±0,070	±0,462
св. 20 до 24 ГГц включ.	37	36	36	±0,090	±0,595	±0,050	±0,330
св. 24 до 26,5 ГГц включ.	37	36	36	±0,097	±0,643	±0,050	±0,330
св. 26,5 до 40 ГГц включ.	35	33	33	±0,189	±1,245	±0,060	±0,396
св. 40 до 43,5 ГГц включ.	33	32	32	±0,222	±1,463	±0,070	±0,462
св. 43,5 до 50 ГГц включ.	32	31	31	±0,281	±1,857	±0,075	±0,495
св. 50 до 60 ГГц включ.	31	30	29	±0,343	±2,265	±0,115	±0,759
св. 60 до 64 ГГц включ.	31	30	29	±0,333	±2,201	±0,150	±0,990
св. 64 до 67 ГГц включ.	31	30	28	±0,355	±2,345	±0,150	±0,990
св. 67 до 75 ГГц включ.	28	27	26	±0,449	±2,961	±0,150	±0,990
св. 75 до 100 ГГц включ.	27	27	26	±0,483	±3,190	±0,120	±0,792
св. 100 до 110 ГГц включ.	27	27	25	±0,560	±3,693	±0,130	±0,858
св. 110 до 120 ГГц включ.	27	27	25	±0,633	±4,177	±0,130	±0,858

Наименование				Значение
характеристики
Скорректированные характеристики системы без расширения НЧ диапазона при использовании калибровочного набора 85059B
	Направленность, дБ	Согласование в источнике, дБ	е Б ид х , ей вк оз су ей О \|	Неравномерность коэффициента передачи		Неравномерность коэффициента отражения
	Направленность, дБ		ч U га О К С ) ^ Св	Ампли-	Фаза,	Ампли-	Фаза,
Диапазон частот				туда, дБ	градус	туда, дБ	градус
от 10 до 50 МГц включ.	29	28	29	±0,260	±1,713	±0,020	±0,132
св. 50 до 100 МГц включ.	29	28	29	±0,236	±1,560	±0,020	±0,132
св. 100 до 200 МГц включ.	29	28	29	±0,236	±1,560	±0,020	±0,132
св. 200 до 500 МГц включ.	29	28	29	±0,242	±1,595	±0,020	±0,132
св. 0,5 до 2 ГГц включ.	29	28	29	±0,248	±1,635	±0,020	±0,132
св. 2 до 3,2 ГГц включ.	29	28	29	±0,164	±1,081	±0,020	±0,132
св. 3,2 до 10 ГГц включ.	30	29	29	±0,182	±1,204	±0,055	±0,363
св. 10 до 13,5 ГГц включ.	31	31	30	±0,155	±1,023	±0,090	±0,594
св. 13,5 до 16 ГГц включ.	35	35	33	±0,101	±0,667	±0,090	±0,594
св. 16 до 20 ГГц включ.	36	35	34	±0,107	±0,708	±0,070	±0,462
св. 20 до 24 ГГц включ.	37	36	36	±0,090	±0,595	±0,050	±0,330
св. 24 до 26,5 ГГц включ.	37	36	36	±0,097	±0,643	±0,050	±0,330
св. 26,5 до 40 ГГц включ.	35	33	33	±0,189	±1,245	±0,060	±0,396
св. 40 до 43,5 ГГц включ.	33	32	32	±0,222	±1,463	±0,070	±0,462
св. 43,5 до 50 ГГц включ.	32	31	31	±0,281	±1,857	±0,075	±0,495
св. 50 до 60 ГГц включ.	31	30	29	±0,343	±2,265	±0,115	±0,759
св. 60 до 64 ГГц включ.	31	30	29	±0,333	±2,201	±0,150	±0,990
св. 64 до 67 ГГц включ.	31	30	28	±0,355	±2,345	±0,150	±0,990
св. 67 до 75 ГГц включ.	28	27	26	±0,449	±2,961	±0,150	±0,990
св. 75 до 100 ГГц включ.	27	27	26	±0,483	±3,190	±0,120	±0,792
св. 100 до 110 ГГц включ.	27	27	25	±0,560	±3,693	±0,130	±0,858
св. 110 до 120 ГГц включ.	27	27	25	±0,633	±4,177	±0,130	±0,858

Наименование характеристики			Значение
Погрешность измерения амплитуды коэффициентов передачи в частотном диапазоне систе-
мы с расширением НЧ диапазона при использовании калибровочного набора 85059В, дБ, не более
Значение модуля коэф		от 0,9 до	св. 10 до	св.0,1 до	св.1 до
фициента передачи, дБ	10 кГц включ.		100 кГц включ.	1 МГц включ.	100 МГц включ.
10		±0,76	±0,19	±0,16	±0,50
0		±0,43	±0,12	±0,12	±0,31
-10		±0,46	±0,12	±0,12	±0,32
-20		±0,46	±0,13	±0,12	±0,33
-30		±0,47	±0,14	±0,13	±0,33
-40		±0,53	±0,17	±0,14	±0,34
-50		±0,87	±0,32	±0,15	±0,35
-60		±2,16	±0,88	±0,20	±0,45
-70		±5,43	±2,49	±0,44	±0,96
-80		±11,39	±6,17	±1,24	±2,57
-90		±19,53	±12,53	±3,39	±6,31
-100		±28,78	±20,91	±7,92	±12,74
Значение модуля коэф		св. 0,1 до	св.16 до	св. 26,5 до	св. 30 до
фициента передачи, дБ	16 ГГц включ.		26,5 ГГц включ.	30 ГГц включ.	40 ГГ ц включ.
10		±0,28	±0,13	±0,18	±0,22
0		±0,25	±0,10	±0,16	±0,20
-10		±0,25	±0,12	±0,17	±0,21
-20		±0,26	±0,13	±0,18	±0,22
-30		±0,27	±0,14	±0,19	±0,23
-40		±0,29	±0,15	±0,20	±0,24
-50		±0,32	±0,16	±0,21	±0,25
-60		±0,51	±0,17	±0,23	±0,27
-70		±1,28	±0,19	±0,31	±0,34
-80		±3,42	±0,32	±0,68	±0,69
-90		±7,98	±0,81	±1,87	±1,88
-100		±15,13	±2,27	±4,85	±4,85
Значение модуля коэф		св. 40 до	св. 50 до	св. 70 до	св. 100 до
фициента передачи, дБ	50 ГГц включ.		70 ГГц включ.	100 ГГц включ.	120 ГГц включ.
10		±0,32	±0,42	±0,61	±0,76
0		±0,29	±0,35	±0,50	±0,65
-10		±0,30	±0,36	±0,51	±0,66
-20		±0,31	±0,37	±0,52	±0,67
-30		±0,32	±0,38	±0,53	±0,68
-40		±0,33	±0,39	±0,54	±0,69
-50		±0,34	±0,40	±0,55	±0,70
-60		±0,35	±0,41	±0,57	±0,76
-70		±0,41	±0,45	±0,65	±1,13
-80		±0,73	±0,70	±1,13	±2,62
-90		±1,89	±1,72	±2,83	±6,32
-100		±4,85	±4,44	±6,79	±12,74

Наименование характеристики	Значение
Погрешность измерения фазы коэффициентов передачи в частотном диапазоне системы с расширением НЧ диапазона при использовании калибровочного набора 85059В, градус, не более
Значение модуля коэффициента передачи, дБ	от 0,9 до 10 кГц включ.	св. 10 до 100 кГц включ.	св. 0,1 до 1 МГц включ.	св. 1 до 100 МГц включ.
10	±5,6	±1,3	±1,1	±3,4
0	±2,9	±0,8	±0,8	±2,1
-10	±3,1	±0,8	±0,8	±2,2
-20	±3,2	±0,8	±0,8	±2,2
-30	±3,2	±0,9	±0,9	±2,2
-40	±3,6	±1,1	±0,9	±2,3
-50	±6,0	±2,2	±1,0	±2,4
-60	±16,4	±6,2	±1,3	±3,1
-70	±60,3	±19,4	±3,0	±6,7
-80	±180,0	±180,0	±8,8	±20,1
-90	±180,0	±180,0	±28,5	±180,0
-100	±180,0	±180,0	±180,0	±180,0
Значение модуля коэф	св. 0,1 до	св. 16 до	св. 26,5 до	св. 30 до
фициента передачи, дБ	16 ГГц включ.	26,5 ГГц включ.	30 ГГц включ.	40 ГГ ц включ.
10	±1,9	±0,9	±1,2	±1,5
0	±1,7	±0,7	±1,0	±1,3
-10	±1,7	±0,8	±1,1	±1,4
-20	±1,8	±0,8	±1,2	±1,4
-30	±1,8	±0,9	±1,2	±1,5
-40	±1,9	±1,0	±1,3	±1,6
-50	±2,2	±1,0	±1,4	±1,7
-60	±3,5	±1,1	±1,5	±1,8
-70	±9,1	±1,3	±2,1	±2,3
-80	±28,9	±2,1	±4,7	±4,8
-90	±180,0	±5,6	±13,9	±13,9
-100	±180,0	±17,3	±48,3	±48,3
Значение модуля коэф	св. 40 до	св. 50 до	св. 70 до	св. 100 до
фициента передачи, дБ	50 ГГц включ.	70 ГГц включ.	100 ГГц включ.	120 ГГц включ.
10	±2,1	±2,8	±4,2	±5,2
0	±2,0	±2,3	±3,4	±4,5
-10	±2,0	±2,4	±3,5	±4,5
-20	±2,1	±2,5	±3,5	±4,6
-30	±2,1	±2,5	±3,6	±4,7
-40	±2,2	±2,6	±3,7	±4,7
-50	±2,3	±2,7	±3,7	±4,8
-60	±2,4	±2,8	±3,9	±5,3
-70	±2,8	±3,1	±4,5	±8,0
-80	±5,0	±4,8	±8,0	±20,6
-90	±14,1	±12,6	±22,6	±180
-100	±48,4	±41,8	±180	±180

Наименование		Значение
характеристики
Погрешность измерения амплитуды коэффициентов отражения в частотном диапазоне системы с расширением НЧ диапазона при использовании калибровочного набора 85059В, дБ, не более
Значение модуля коэффициента отражения, отн.ед.	от 0,9 до 10 кГц включ.	св. 10 до 100 кГц включ.	св. 0,1 до 1 МГц включ.	св. 1 до 100 МГц включ.
0,0	±0,035	±0,035	±0,035	±0,035
0,1	±0,037	±0,036	±0,036	±0,037
0,2	±0,039	±0,038	±0,038	±0,038
0,3	±0,041	±0,040	±0,040	±0,041
0,4	±0,045	±0,043	±0,043	±0,044
0,5	±0,049	±0,047	±0,047	±0,048
0,6	±0,053	±0,052	±0,052	±0,053
0,7	±0,059	±0,057	±0,057	±0,058
0,8	±0,065	±0,064	±0,063	±0,064
0,9	±0,071	±0,07	±0,07	±0,071
1,0	±0,078	±0,078	±0,078	±0,078
Значение модуля коэффициента отражения, отн.ед.	св. 0,1 до 16 ГГц включ.	св. 16 до 26,5 ГГц включ.	св. 26,5 до 30 ГГц включ.	св. 30 до 40 ГГ ц включ.
0,0	±0,035	±0,014	±0,014	±0,018
0,1	±0,036	±0,015	±0,015	±0,019
0,2	±0,038	±0,016	±0,016	±0,021
0,3	±0,040	±0,018	±0,018	±0,023
0,4	±0,043	±0,020	±0,020	±0,025
0,5	±0,047	±0,022	±0,022	±0,028
0,6	±0,052	±0,024	±0,024	±0,031
0,7	±0,057	±0,027	±0,027	±0,034
0,8	±0,063	±0,030	±0,030	±0,038
0,9	±0,070	±0,033	±0,034	±0,043
1,0	±0,078	±0,036	±0,037	±0,047
Значение модуля коэффициента отражения,	св. 40 до	св. 50 до	св. 70 до	св. 100 до
отн.ед.	50 ГГц включ.	70 ГГц включ.	100 ГГц включ.	120 ГГц включ.
0,0	±0,025	±0,028	±0,042	±0,045
0,1	±0,027	±0,031	±0,045	±0,047
0,2	±0,029	±0,034	±0,048	±0,050
0,3	±0,031	±0,037	±0,051	±0,054
0,4	±0,034	±0,041	±0,056	±0,059
0,5	±0,037	±0,046	±0,062	±0,064
0,6	±0,041	±0,051	±0,068	±0,071
0,7	±0,046	±0,057	±0,075	±0,078
0,8	±0,051	±0,063	±0,083	±0,086
0,9	±0,057	±0,070	±0,092	±0,095
1,0	±0,063	±0,078	±0,101	±0,105

Наименование		Значение
характеристики
Погрешность измерения фазы коэффициентов отражения в частотном диапазоне системы с расширением НЧ диапазона при использовании калибровочного набора 85059В, градус, не более
Значение модуля коэффициента отражения, отн.ед.	от 0,9 до 10 кГц включ.	св. 10 до 100 кГц включ.	св. 0,1 до 1 МГц включ.	св. 1 до 100 МГц включ.
0,0	±180,0	±180,0	±180,0	±180,0
0,1	±21,6	±21,3	±21,3	±21,4
0,2	±11,2	±10,9	±10,9	±11,0
0,3	±7,9	±7,7	±7,7	±7,8
0,4	±6,4	±6,2	±6,2	±6,3
0,5	±5,6	±5,4	±5,4	±5,5
0,6	±5,1	±5,0	±5,0	±5,0
0,7	±4,8	±4,7	±4,7	±4,8
0,8	±4,6	±4,6	±4,6	±4,6
0,9	±4,5	±4,5	±4,5	±4,5
1,0	±4,5	±4,5	±4,5	±4,5
Значение модуля коэффициента отражения, отн.ед.	св. 0,1 до 16 ГГц включ.	св. 16 до 26,5 ГГц включ.	св. 26,5 до 30 ГГц включ.	св. 30 до 40 ГГ ц включ.
0,0	±180,0	±180,0	±180,0	±180,0
0,1	±21,4	±8,7	±8,7	±11,2
0,2	±11,0	±4,7	±4,7	±6,0
0,3	±7,7	±3,4	±3,4	±4,4
0,4	±6,2	±2,8	±2,8	±3,6
0,5	±5,4	±2,5	±2,5	±3,2
0,6	±5,0	±2,3	±2,3	±2,9
0,7	±4,7	±2,2	±2,2	±2,8
0,8	±4,6	±2,1	±2,2	±2,7
0,9	±4,5	±2,1	±2,1	±2,7
1,0	±4,5	±2,1	±2,1	±2,7
Значение модуля коэффициента отражения,	св. 40 до	св. 50 до	св. 70 до	св. 100 до
отн.ед.	50 ГГц включ.	70 ГГц включ.	100 ГГц включ.	120 ГГц включ.
0,0	±180,0	±180,0	±180,0	±180,0
0,1	±15,5	±17,8	±26,4	±28,1
0,2	±8,2	±9,7	±13,7	±14,5
0,3	±5,9	±7,1	±9,9	±10,4
0,4	±4,9	±5,9	±8,0	±8,5
0,5	±4,3	±5,2	±7,1	±7,4
0,6	±4,0	±4,9	±6,5	±6,8
0,7	±3,8	±4,7	±6,2	±6,4
0,8	±3,7	±4,5	±6,0	±6,2
0,9	±3,6	±4,5	±5,9	±6,1
1,0	±3,6	±4,5	±5,8	±6,0

Наименование характеристики	Значение
Погрешность измерения амплитуды коэффициентов передачи в частотном диапазоне системы без расширения НЧ диапазона при использовании калибровочного набора 85059В, дБ, не более
Значение модуля коэффициента передачи, дБ	от 10 до 50 МГц включ.	св. 50 до 100 МГц включ.	св. 0,1 до 0,5 ГГц включ.	св. 0,5 до 10 ГГц включ.
10	±0,31	±0,28	±0,28	±0,29
0	±0,28	±0,25	±0,25	±0,26
-10	±0,28	±0,25	±0,25	±0,27
-20	±0,30	±0,26	±0,26	±0,28
-30	±0,38	±0,28	±0,28	±0,29
-40	±0,80	±0,31	±0,31	±0,30
-50	±2,16	±0,48	±0,48	±0,31
-60	±5,47	±1,16	±1,16	±0,33
-70	±11,46	±3,14	±3,14	±0,44
-80	±19,62	±7,45	±7,45	±0,94
-90	±28,88	±14,4	±14,4	±2,54
-100	±38,56	±23,09	±23,09	±6,26
Значение модуля коэф	св. 10 до	св. 16 до	св. 26,5 до	св. 30 до
фициента передачи, дБ	16 ГГц включ.	26,5 ГГц включ.	30 ГГц включ.	40 ГГ ц включ.
10	±0,22	±0,13	±0,18	±0,22
0	±0,20	±0,10	±0,16	±0,20
-10	±0,20	±0,12	±0,17	±0,21
-20	±0,21	±0,13	±0,18	±0,22
-30	±0,22	±0,14	±0,19	±0,23
-40	±0,23	±0,15	±0,20	±0,24
-50	±0,24	±0,16	±0,21	±0,25
-60	±0,25	±0,17	±0,23	±0,27
-70	±0,27	±0,19	±0,31	±0,34
-80	±0,34	±0,32	±0,68	±0,69
-90	±0,69	±0,81	±1,87	±1,88
-100	±1,86	±2,27	±4,85	±4,85
Значение модуля коэф	св. 40 до	св. 50 до	св. 70 до	св. 100 до
фициента передачи, дБ	50 ГГц включ.	70 ГГц включ.	100 ГГц включ.	120 ГГц включ.
10	±0,32	±0,42	±0,61	±0,76
0	±0,29	±0,35	±0,50	±0,65
-10	±0,30	±0,36	±0,51	±0,66
-20	±0,31	±0,37	±0,52	±0,67
-30	±0,32	±0,38	±0,53	±0,68
-40	±0,33	±0,39	±0,54	±0,69
-50	±0,34	±0,40	±0,55	±0,70
-60	±0,35	±0,41	±0,57	±0,76
-70	±0,41	±0,45	±0,65	±1,13
-80	±0,73	±0,70	±1,13	±2,62
-90	±1,89	±1,72	±2,83	±6,32
-100	±4,85	±4,44	±6,79	±12,74

Наименование характеристики	Значение
Погрешность измерения фазы коэффициентов передачи в частотном диапазоне системы без расширения НЧ диапазона при использовании калибровочного набора 85059В, градус, не более
Значение модуля коэффициента передачи, дБ	от 10 до 50 МГц включ.	св. 50 до 100 МГц включ.	св. 0,1 до 0,5 ГГц включ.	св. 0,5 до 10 ГГц включ.
10	±2,1	±1,9	±1,9	±2,0
0	±1,9	±1,7	±1,7	±1,8
-10	±1,9	±1,7	±1,7	±1,8
-20	±2,0	±1,8	±1,8	±1,8
-30	±2,6	±1,9	±1,9	±1,9
-40	±5,6	±2,1	±2,1	±2,0
-50	±16,4	±3,2	±3,2	±2,1
-60	±61,4	±8,2	±8,2	±2,2
-70	±180,0	±25,8	±25,8	±2,9
-80	±180,0	±180,0	±180,0	±6,6
-90	±180,0	±180,0	±180,0	±19,9
-100	±180,0	±180,0	±180,0	±180,0
Значение модуля коэф	св. 10 до	св. 16 до	св. 26,5 до	св. 30 до
фициента передачи, дБ	16 ГГц включ.	26,5 ГГц включ.	30 ГГц включ.	40 ГГ ц включ.
10	±1,5	±0,9	±1,2	±1,5
0	±1,3	±0,7	±1,0	±1,3
-10	±1,3	±0,8	±1,1	±1,4
-20	±1,4	±0,8	±1,2	±1,4
-30	±1,5	±0,9	±1,2	±1,5
-40	±1,5	±1,0	±1,3	±1,6
-50	±1,6	±1,0	±1,4	±1,7
-60	±1,7	±1,1	±1,5	±1,8
-70	±1,8	±1,3	±2,1	±2,3
-80	±2,3	±2,1	±4,7	±4,8
-90	±4,7	±5,6	±13,9	±13,9
-100	±13,8	±17,3	±48,3	±48,3
Значение модуля коэф	св. 40 до	св. 50 до	св. 70 до	св. 100 до
фициента передачи, дБ	50 ГГц включ.	70 ГГц включ.	100 ГГц включ.	120 ГГц включ.
10	±2,1	±2,8	±4,2	±5,2
0	±2,0	±2,3	±3,4	±4,5
-10	±2,0	±2,4	±3,5	±4,5
-20	±2,1	±2,5	±3,5	±4,6
-30	±2,1	±2,5	±3,6	±4,7
-40	±2,2	±2,6	±3,7	±4,7
-50	±2,3	±2,7	±3,7	±4,8
-60	±2,4	±2,8	±3,9	±5,3
-70	±2,8	±3,1	±4,5	±8,0
-80	±5,0	±4,8	±8,0	±20,6
-90	±14,1	±12,6	±22,6	±180,0
-100	±48,4	±41,8	±180,0	±180,0

Наименование		Значение
характеристики
Погрешность измерения амплитуды коэффициентов отражения в частотном диапазоне системы без расширения НЧ диапазона при использовании калибровочного набора 85059В, дБ, не более
Значение модуля коэффициента отражения, отн.ед.	от 10 до 50 МГц включ.	св. 50 до 100 МГц включ.	св. 0,1 до 0,5 ГГц включ.	св. 0,5 до 10 ГГц включ.
0,0	±0,035	±0,035	±0,035	±0,035
0,1	±0,036	±0,036	±0,036	±0,036
0,2	±0,038	±0,038	±0,038	±0,038
0,3	±0,040	±0,040	±0,040	±0,040
0,4	±0,044	±0,043	±0,043	±0,043
0,5	±0,047	±0,047	±0,047	±0,047
0,6	±0,052	±0,052	±0,052	±0,052
0,7	±0,057	±0,057	±0,057	±0,057
0,8	±0,064	±0,063	±0,063	±0,063
0,9	±0,070	±0,070	±0,070	±0,070
1,0	±0,078	±0,078	±0,078	±0,078
Значение модуля коэффициента отражения,	св. 10 до	св. 16 до	св. 26,5 до	св. 30 до
отн.ед.	16 ГГц включ.	26,5 ГГц включ.	30 ГГц включ.	40 ГГ ц включ.
0,0	±0,032	±0,014	±0,014	±0,018
0,1	±0,033	±0,015	±0,015	±0,019
0,2	±0,035	±0,016	±0,016	±0,021
0,3	±0,037	±0,018	±0,018	±0,023
0,4	±0,040	±0,020	±0,020	±0,025
0,5	±0,044	±0,022	±0,022	±0,028
0,6	±0,049	±0,024	±0,024	±0,031
0,7	±0,054	±0,027	±0,027	±0,034
0,8	±0,059	±0,030	±0,030	±0,038
0,9	±0,066	±0,033	±0,034	±0,043
1,0	±0,073	±0,036	±0,037	±0,047
Значение модуля коэффициента отражения,	св. 40 до	св. 50 до	св. 70 до	св. 100 до
отн.ед.	50 ГГц включ.	70 ГГц включ.	100 ГГц включ.	120 ГГц включ.
0,0	±0,025	±0,028	±0,042	±0,045
0,1	±0,027	±0,031	±0,045	±0,047
0,2	±0,029	±0,034	±0,048	±0,050
0,3	±0,031	±0,037	±0,051	±0,054
0,4	±0,034	±0,041	±0,056	±0,059
0,5	±0,037	±0,046	±0,062	±0,064
0,6	±0,041	±0,051	±0,068	±0,071
0,7	±0,046	±0,057	±0,075	±0,078
0,8	±0,051	±0,063	±0,083	±0,086
0,9	±0,057	±0,070	±0,092	±0,095
1,0	±0,063	±0,078	±0,101	±0,105

Наименование		Значение
характеристики
Погрешность измерения фазы коэффициентов отражения в частотном диапазоне системы без расширения НЧ диапазона при использовании калибровочного набора 85059В, градус, не бо
лее
Значение модуля коэффициента отражения, отн.ед.	от 10 до 50 МГц включ.	св. 50 до 100 МГц включ.	св. 0,1 до 0,5 ГГц включ.	св. 0,5 до 10 ГГц включ.
0,0	±180,0	±180,0	±180,0	±180,0
0,1	±21,4	±21,4	±21,4	±21,4
0,2	±11,0	±11,0	±11,0	±11,0
0,3	±7,7	±7,7	±7,7	±7,7
0,4	±6,2	±6,2	±6,2	±6,2
0,5	±5,4	±5,4	±5,4	±5,4
0,6	±5,0	±5,0	±5,0	±5,0
0,7	±4,7	±4,7	±4,7	±4,7
0,8	±4,6	±4,6	±4,6	±4,6
0,9	±4,5	±4,5	±4,5	±4,5
1,0	±4,5	±4,5	±4,5	±4,5
Значение модуля коэффициента отражения,	св. 10 до	св. 16 до	св. 26,5 до	св. 30 до
отн.ед.	16 ГГц включ.	26,5 ГГц включ.	30 ГГц включ.	40 ГГ ц включ.
0,0	±180,0	±180,0	±180,0	±180,0
0,1	±19,3	±8,7	±8,7	±11,2
0,2	±10,1	±4,7	±4,7	±6,0
0,3	±7,2	±3,4	±3,4	±4,4
0,4	±5,8	±2,8	±2,8	±3,6
0,5	±5,1	±2,5	±2,5	±3,2
0,6	±4,6	±2,3	±2,3	±2,9
0,7	±4,4	±2,2	±2,2	±2,8
0,8	±4,3	±2,1	±2,2	±2,7
0,9	±4,2	±2,1	±2,1	±2,7
1,0	±4,2	±2,1	±2,1	±2,7
Значение модуля коэффициента отражения,	св. 40 до	св. 50 до	св. 70 до	св. 100 до
отн.ед.	50 ГГц включ.	70 ГГц включ.	100 ГГц включ.	120 ГГц включ.
0,0	±180,0	±180,0	±180,0	±180,0
0,1	±15,5	±17,8	±26,4	±28,1
0,2	±8,2	±9,7	±13,7	±14,5
0,3	±5,9	±7,1	±9,9	±10,4
0,4	±4,9	±5,9	±8,0	±8,5
0,5	±4,3	±5,2	±7,1	±7,4
0,6	±4,0	±4,9	±6,5	±6,8
0,7	±3,8	±4,7	±6,2	±6,4
0,8	±3,7	±4,5	±6,0	±6,2
0,9	±3,6	±4,5	±5,9	±6,1
1,0	±3,6	±4,5	±5,8	±6,0

Наименование				Значение
характеристики
Скорректированные характеристики системы с расширением НЧ диапазона при использова-
	нии калибровочного набора 85059A
		Согласование источника, дБ	Согласование нагрузки, дБ	Неравномерность		Неравномерность ко-
	Направленность, дБ			коэффициента передачи		эффициента отражения
	Направленность, дБ			Ампли-	Фаза,	Ампли-	Фаза,
Диапазон частот				туда, дБ	градус	туда, дБ	градус
от 0,9 до 1 кГц включ.	29	28	29	±0,490	±3,234	±0,020	±0,132
св. 1 до 10 кГц включ.	29	28	29	±0,366	±2,417	±0,020	±0,132
св. 0,01 до 1 МГц включ.	29	28	29	±0,206	±1,362	±0,020	±0,132
св. 1 до 5 МГц включ.	29	28	29	±0,260	±1,713	±0,020	±0,132
св. 5 до 50 МГц включ.	29	28	29	±0,291	±1,922	±0,020	±0,132
св. 50 до 100 МГц включ.	29	28	29	±0,291	±1,922	±0,020	±0,132
св. 100 до 200 МГц включ.	29	28	29	±0,236	±1,560	±0,020	±0,132
св. 200 до 500 МГц включ.	29	28	29	±0,242	±1,595	±0,020	±0,132
св. 0,5 до 2 ГГц включ.	29	28	29	±0,248	±1,635	±0,020	±0,132
св. 2 до 3,2 ГГ ц включ.	29	28	29	±0,164	±1,081	±0,020	±0,132
св. 3,2 до 10 ГГц включ.	30	29	29	±0,182	±1,204	±0,055	±0,363
св. 10 до 13,5 ГГц включ.	31	31	30	±0,155	±1,023	±0,090	±0,594
св. 13,5 до 16 ГГц включ.	35	35	33	±0,101	±0,667	±0,090	±0,594
св. 16 до 20 ГГц включ.	36	35	34	±0,107	±0,708	±0,070	±0,462
св. 20 до 24 ГГц включ.	37	36	36	±0,090	±0,595	±0,050	±0,330
св. 24 до 26,5 ГГц включ.	37	36	36	±0,097	±0,643	±0,050	±0,330
св. 26,5 до 40 ГГц включ.	35	33	33	±0,189	±1,245	±0,060	±0,396
св. 40 до 43,5 ГГц включ.	33	32	32	±0,222	±1,463	±0,070	±0,462
св. 43,5 до 50 ГГц включ.	32	31	31	±0,281	±1,857	±0,075	±0,495
св. 50 до 60 ГГц включ.	31	30	29	±0,343	±2,265	±0,115	±0,759
св. 60 до 64 ГГц включ.	31	30	29	±0,333	±2,201	±0,150	±0,990
св. 64 до 67 ГГц включ.	31	30	28	±0,355	±2,345	±0,150	±0,990
св. 67 до 75 ГГц включ.	28	27	26	±0,449	±2,961	±0,150	±0,990
св. 75 до 100 ГГц включ.	27	27	26	±0,483	±3,190	±0,120	±0,792
св. 100 до 110 ГГц включ.	27	27	25	±0,560	±3,693	±0,130	±0,858
св. 110 до 120 ГГц включ.	27	27	25	±0,633	±4,177	±0,130	±0,858

Наименование				Значение
характеристики
Скорректированные характеристики системы без расширения НЧ диапазона при использовании калибровочного набора 85059A
	Направленность, дБ	Согласование в источнике, дБ	е Б ид х , ей вк оз су ей О \|	Неравномерность коэффициента передачи		Неравномерность коэффициента отражения
	Направленность, дБ		ч U га О X С ) ^ Св	Ампли-	Фаза,	Ампли-	Фаза,
Диапазон частот				туда, дБ	градус	туда, дБ	градус
от 10 до 50 МГц включ.	29	28	29	±0,260	±1,713	±0,020	±0,132
св. 50 до 100 МГц включ.	29	28	29	±0,236	±1,560	±0,020	±0,132
св. 100 до 200 МГц включ.	29	28	29	±0,236	±1,560	±0,020	±0,132
св. 200 до 500 МГц включ.	29	28	29	±0,242	±1,595	±0,020	±0,132
св. 0,5 до 2 ГГц включ.	29	28	29	±0,248	±1,635	±0,020	±0,132
св. 2 до 3,2 ГГц включ.	29	28	29	±0,164	±1,081	±0,020	±0,132
св. 3,2 до 10 ГГц включ.	30	29	29	±0,182	±1,204	±0,055	±0,363
св. 10 до 13,5 ГГц включ.	31	31	30	±0,155	±1,023	±0,090	±0,594
св. 13,5 до 16 ГГц включ.	35	35	33	±0,101	±0,667	±0,090	±0,594
св. 16 до 20 ГГц включ.	36	35	34	±0,107	±0,708	±0,070	±0,462
св. 20 до 24 ГГц включ.	37	36	36	±0,090	±0,595	±0,050	±0,330
св. 24 до 26,5 ГГц включ.	37	36	36	±0,097	±0,643	±0,050	±0,330
св. 26,5 до 40 ГГц включ.	35	33	33	±0,189	±1,245	±0,060	±0,396
св. 40 до 43,5 ГГц включ.	33	32	32	±0,222	±1,463	±0,070	±0,462
св. 43,5 до 50 ГГц включ.	32	31	31	±0,281	±1,857	±0,075	±0,495
св. 50 до 60 ГГц включ.	31	30	29	±0,343	±2,265	±0,115	±0,759
св. 60 до 64 ГГц включ.	31	30	29	±0,333	±2,201	±0,150	±0,990
св. 64 до 67 ГГц включ.	31	30	28	±0,355	±2,345	±0,150	±0,990
св. 67 до 75 ГГц включ.	28	27	26	±0,449	±2,961	±0,150	±0,990
св. 75 до 100 ГГц включ.	27	27	26	±0,483	±3,190	±0,120	±0,792
св. 100 до 110 ГГц включ.	27	27	25	±0,560	±3,693	±0,130	±0,858
св. 110 до 120 ГГц включ.	27	27	25	±0,633	±4,177	±0,130	±0,858

Наименование характеристики	Значение
Погрешность измерения амплитуды коэффициентов передачи в частотном диапазоне системы с расширением НЧ диапазона при использовании калибровочного набора 85059А, дБ, не более
Значение модуля коэффициента передачи, дБ	от 0,9 до 10 кГц включ.	св. 10 до 100 кГц включ.	св. 0,1 до 1 МГц включ.	св. 1 до 100 МГц включ.
10	±0,50	±0,10	±0,14	±0,28
0	±0,16	±0,03	±0,06	±0,09
-10	±0,19	±0,04	±0,07	±0,11
-20	±0,20	±0,05	±0,08	±0,12
-30	±0,22	±0,06	±0,09	±0,12
-40	±0,32	±0,11	±0,09	±0,13
-50	±0,77	±0,31	±0,10	±0,16
-60	±2,13	±0,91	±0,17	±0,33
-70	±5,42	±2,58	±0,43	±0,91
-80	±11,39	±6,36	±1,24	±2,55
-90	±19,53	±12,81	±3,38	±6,30
-100	±28,78	±21,24	±7,92	±12,74
Значение модуля коэф	св. 0,1 до	св. 16 до	св. 26,5 до	св. 30 до
фициента передачи, дБ	16 ГГц включ.	26,5 ГГц включ.	30 ГГц включ.	40 ГГ ц включ.
10	±0,10	±0,11	±0,14	±0,15
0	±0,07	±0,08	±0,11	±0,12
-10	±0,08	±0,09	±0,12	±0,13
-20	±0,09	±0,10	±0,13	±0,14
-30	±0,10	±0,11	±0,14	±0,15
-40	±0,12	±0,12	±0,16	±0,16
-50	±0,18	±0,13	±0,17	±0,18
-60	±0,44	±0,14	±0,19	±0,20
-70	±1,25	±0,17	±0,28	±0,28
-80	±3,42	±0,31	±0,67	±0,67
-90	±7,98	±0,81	±1,87	±1,87
-100	±15,13	±2,26	±4,84	±4,84
Значение модуля коэф	св. 40 до	св. 50 до	св. 70 до	св. 100 до
фициента передачи, дБ	50 ГГц включ.	70 ГГц включ.	100 ГГц включ.	120 ГГц включ.
10	±0,17	±0,25	±0,37	±0,53
0	±0,14	±0,18	±0,26	±0,42
-10	±0,15	±0,20	±0,28	±0,44
-20	±0,16	±0,21	±0,29	±0,45
-30	±0,17	±0,22	±0,30	±0,46
-40	±0,18	±0,23	±0,31	±0,47
-50	±0,19	±0,24	±0,32	±0,48
-60	±0,21	±0,26	±0,35	±0,50
-70	±0,30	±0,32	±0,47	±0,61
-80	±0,67	±0,63	±1,04	±1,20
-90	±1,87	±1,69	±2,80	±3,10
-100	±4,84	±4,43	±6,78	±7,34

Наименование характеристики	Значение
Погрешность измерения фазы коэффициентов передачи в частотном диапазоне системы с расширением НЧ диапазона при использовании калибровочного набора 85059А, градус, не более
Значение модуля коэффициента передачи, дБ	от 0,9 до 10 кГц включ.	св. 10 до 100 кГц включ.	св. 0,1 до 1 МГц включ.	св. 1 до 100 МГц включ.
10	±3,7	±0,6	±0,9	±1,9
0	±1,0	±0,2	±0,4	±0,6
-10	±1,3	±0,3	±0,5	±0,7
-20	±1,4	±0,3	±0,5	±0,8
-30	±1,5	±0,4	±0,6	±0,8
-40	±2,2	±0,8	±0,6	±0,9
-50	±5,3	±2,1	±0,7	±1,1
-60	±16,2	±6,4	±1,1	±2,2
-70	±60,1	±20,2	±2,9	±6,3
-80	±180,0	±180,0	±8,8	±20,0
-90	±180,0	±180,0	±28,5	±180,0
-100	±180,0	±180,0	±180,0	±180,0
Значение модуля коэф	св. 0,1 до	св 16 до 26,5	св 26,5 до 30	св 30 до 40
фициента передачи, дБ	16 ГГц включ.	ГГ ц включ.	ГГ ц включ.	ГГ ц включ.
10	±0,6	±0,7	±0,9	±1,0
0	±0,5	±0,5	±0,7	±0,8
-10	±0,5	±0,6	±0,8	±0,9
-20	±0,6	±0,7	±0,9	±1,0
-30	±0,7	±0,7	±1,0	±1,0
-40	±0,8	±0,8	±1,0	±1,1
-50	±1,2	±0,9	±1,1	±1,2
-60	±3,0	±1,0	±1,2	±1,3
-70	±8,9	±1,1	±1,9	±1,9
-80	±28,8	±2,0	±4,6	±4,6
-90	±180	±5,6	±13,9	±13,9
-100	±180	±17,3	±48,3	±48,3
Значение модуля коэф	св 40 до 50	св 50 до 70	св 70 до 100	св 100 до 120
фициента передачи, дБ	ГГ ц включ.	ГГ ц включ.	ГГ ц включ.	ГГ ц включ.
10	±1,1	±1,7	±2,5	±3,6
0	±0,9	±1,2	±1,7	±2,9
-10	±1,0	±1,3	±1,9	±3,0
-20	±1,1	±1,4	±1,9	±3,0
-30	±1,1	±1,5	±2,0	±3,1
-40	±1,2	±1,5	±2,1	±3,2
-50	±1,3	±1,6	±2,2	±3,2
-60	±1,4	±1,7	±2,3	±3,4
-70	±2,0	±2,1	±3,2	±4,2
-80	±4,6	±4,3	±7,3	±8,5
-90	±13,9	±12,4	±22,4	±25,4
-100	±48,3	±41,8	±180,0	±180,0

Наименование		Значение
характеристики
Погрешность измерения амплитуды коэффициентов отражения в частотном диапазоне системы с расширением НЧ диапазона при использовании калибровочного набора 85059А, дБ, не более
Значение модуля коэффициента отражения,	от 0,9 до 10	св 10 до 100	св 0,1 до 1	св 1 до 100 МГц
отн.ед.	кГц включ.	кГц включ.	МГц включ.	включ.
0,0	±0,007	±0,007	±0,007	±0,007
0,1	±0,009	±0,008	±0,008	±0,009
0,2	±0,010	±0,010	±0,010	±0,010
0,3	±0,012	±0,011	±0,011	±0,012
0,4	±0,014	±0,013	±0,013	±0,013
0,5	±0,016	±0,015	±0,015	±0,015
0,6	±0,018	±0,017	±0,017	±0,017
0,7	±0,020	±0,019	±0,019	±0,020
0,8	±0,022	±0,021	±0,021	±0,022
0,9	±0,024	±0,024	±0,024	±0,024
1,0	±0,026	±0,026	±0,026	±0,026
Значение модуля коэффициента отражения,	св 0,1 до 16	св 16 до 26,5	св 26,5 до 30	св 30 до 40
отн.ед.	ГГ ц включ.	ГГ ц включ.	ГГ ц включ.	ГГ ц включ.
0,0	±0,007	±0,008	±0,008	±0,010
0,1	±0,009	±0,009	±0,009	±0,011
0,2	±0,010	±0,011	±0,011	±0,013
0,3	±0,011	±0,013	±0,013	±0,015
0,4	±0,013	±0,015	±0,015	±0,017
0,5	±0,015	±0,017	±0,017	±0,019
0,6	±0,017	±0,019	±0,019	±0,022
0,7	±0,019	±0,022	±0,022	±0,024
0,8	±0,021	±0,025	±0,025	±0,027
0,9	±0,024	±0,027	±0,027	±0,030
1,0	±0,026	±0,031	±0,031	±0,033
Значение модуля коэффициента отражения,	св 40 до 50	св 50 до 70	св 70 до 100	св 100 до 120
отн.ед.	ГГ ц включ.	ГГ ц включ.	ГГ ц включ.	ГГ ц включ.
0,0	±0,010	±0,014	±0,019	±0,028
0,1	±0,012	±0,016	±0,022	±0,032
0,2	±0,013	±0,019	±0,025	±0,036
0,3	±0,015	±0,021	±0,028	±0,041
0,4	±0,017	±0,024	±0,032	±0,046
0,5	±0,020	±0,026	±0,036	±0,051
0,6	±0,022	±0,030	±0,041	±0,057
0,7	±0,025	±0,033	±0,045	±0,064
0,8	±0,028	±0,037	±0,050	±0,071
0,9	±0,031	±0,040	±0,056	±0,079
1,0	±0,034	±0,044	±0,061	±0,087

Наименование		Значение
характеристики
Погрешность измерения фазы коэффициентов отражения в частотном диапазоне системы с расширением НЧ диапазона при использовании калибровочного набора 85059А, градус, не более
Значение модуля коэффициента отражения, отн.ед.	от 0,9 до 10 кГц включ.	св. 10 до 100 кГц включ.	св. 0,1 до 1 МГц включ.	св. 1 до 100 МГц включ.
0,0	±180,0	±180,0	±180,0	±180,0
0,1	±5,1	±4,9	±4,9	±4,9
0,2	±3,0	±2,8	±2,8	±2,9
0,3	±2,4	±2,2	±2,2	±2,2
0,4	±2,1	±1,9	±1,9	±1,9
0,5	±1,9	±1,7	±1,7	±1,8
0,6	±1,8	±1,6	±1,6	±1,7
0,7	±1,7	±1,6	±1,6	±1,6
0,8	±1,6	±1,5	±1,5	±1,6
0,9	±1,6	±1,5	±1,5	±1,5
1,0	±1,5	±1,5	±1,5	±1,5
Значение модуля коэффициента отражения, отн.ед.	св. 0,1 до 16 ГГц включ.	св. 16 до 26,5 ГГц включ.	св. 26,5 до 30 ГГц включ.	св. 30 до 40 ГГ ц включ.
0,0	±180,0	±180,0	±180,0	±180,0
0,1	±4,9	±5,3	±5,3	±6,5
0,2	±2,8	±3,1	±3,1	±3,7
0,3	±2,2	±2,4	±2,4	±2,8
0,4	±1,9	±2,1	±2,1	±2,4
0,5	±1,7	±1,9	±1,9	±2,2
0,6	±1,6	±1,8	±1,8	±2,1
0,7	±1,5	±1,8	±1,8	±2,0
0,8	±1,5	±1,8	±1,8	±1,9
0,9	±1,5	±1,7	±1,7	±1,9
1,0	±1,5	±1,8	±1,8	±1,9
Значение модуля коэффициента отражения,	св. 40 до	св. 50 до	св. 70 до	св. 100 до
отн.ед.	50 ГГц включ.	70 ГГц включ.	100 ГГц включ.	120 ГГц включ.
0,0	±180,0	±180,0	±180,0	±180,0
0,1	±6,7	±9,4	±12,6	±18,6
0,2	±3,8	±5,3	±7,2	±10,4
0,3	±2,9	±4,0	±5,4	±7,8
0,4	±2,5	±3,4	±4,6	±6,6
0,5	±2,2	±3,0	±4,2	±5,9
0,6	±2,1	±2,8	±3,9	±5,5
0,7	±2,0	±2,7	±3,7	±5,2
0,8	±2,0	±2,6	±3,6	±5,1
0,9	±2,0	±2,6	±3,5	±5,0
1,0	±1,9	±2,5	±3,5	±5,0

Наименование характеристики	Значение
Погрешность измерения амплитуды коэффициентов передачи в частотном диапазоне системы без расширения НЧ диапазона при использовании калибровочного набора 85059А, дБ, не более
Значение модуля коэффициента передачи, дБ	от 10 до 50 МГц включ.	св. 50 до 100 МГц включ.	св. 0,1 до 0,5 ГГц включ.	св. 0,5 до 10 ГГц включ.
10	±0,12	±0,10	±0,10	±0,10
0	±0,08	±0,07	±0,07	±0,07
-10	±0,10	±0,08	±0,08	±0,09
-20	±0,13	±0,09	±0,10	±0,10
-30	±0,27	±0,11	±0,11	±0,11
-40	±0,76	±0,17	±0,12	±0,12
-50	±2,15	±0,40	±0,18	±0,13
-60	±5,47	±1,14	±0,44	±0,17
-70	±11,46	±3,14	±1,25	±0,33
-80	±19,62	±7,45	±3,42	±0,90
-90	±28,88	±14,39	±7,98	±2,53
-100	±38,56	±23,09	±15,13	±6,25
Значение модуля коэф	св. 10 до	св. 16 до	св. 26,5 до	св. 30 до
фициента передачи, дБ	16 ГГц включ.	26,5 ГГц включ.	30 ГГц включ.	40 ГГ ц включ.
10	±0,09	±0,10	±0,14	±0,15
0	±0,06	±0,08	±0,11	±0,12
-10	±0,08	±0,09	±0,12	±0,13
-20	±0,09	±0,10	±0,13	±0,14
-30	±0,10	±0,11	±0,14	±0,15
-40	±0,11	±0,12	±0,15	±0,16
-50	±0,12	±0,13	±0,17	±0,17
-60	±0,13	±0,14	±0,19	±0,20
-70	±0,16	±0,17	±0,28	±0,28
-80	±0,27	±0,30	±0,67	±0,67
-90	±0,72	±0,80	±1,87	±1,87
-100	±2,05	±2,26	±4,84	±4,84
Значение модуля коэф	св. 40 до	св. 50 до	св. 70 до	св. 100 до
фициента передачи, дБ	50 ГГц включ.	70 ГГц включ.	100 ГГц включ.	120 ГГц включ.
10	±0,17	±0,25	±0,37	±0,53
0	±0,14	±0,18	±0,26	±0,42
-10	±0,15	±0,20	±0,28	±0,44
-20	±0,16	±0,21	±0,29	±0,45
-30	±0,17	±0,22	±0,30	±0,46
-40	±0,18	±0,23	±0,31	±0,47
-50	±0,19	±0,24	±0,32	±0,48
-60	±0,21	±0,26	±0,35	±0,50
-70	±0,30	±0,32	±0,47	±0,61
-80	±0,67	±0,63	±1,04	±1,20
-90	±1,87	±1,69	±2,80	±3,10
-100	±4,84	±4,43	±6,78	±7,34

Наименование характеристики	Значение
Погрешность измерения фазы коэффициентов передачи в частотном диапазоне системы без
расширения НЧ диапазона при использовании калибровочного набора 85059А, градус, не бо
лее
Значение модуля коэф-			св. 0,1 до
фициента передачи, дБ	от 10 до	св. 50 до	0,5 ГГц	св. 0,5 до
	50 МГц включ.	100 МГц включ.	включ.	10 ГГц включ.
10	±0,8	±0,6	±0,7	±0,7
0	±0,5	±0,5	±0,5	±0,5
-10	±0,6	±0,5	±0,6	±0,6
-20	±0,9	±0,6	±0,6	±0,6
-30	±1,8	±0,7	±0,7	±0,7
-40	±5,2	±1,1	±0,8	±0,8
-50	±16,3	±2,7	±1,2	±0,9
-60	±61,3	±8,0	±3,0	±1,1
-70	±180,0	±25,8	±8,9	±2,2
-80	±180,0	±180,0	±28,8	±6,3
-90	±180,0	±180,0	±180,0	±19,7
-100	±180,0	±180,0	±180,0	±180,0
Значение модуля коэф	св. 10 до	св. 16 до	св. 26,5 до	св. 30 до
фициента передачи, дБ	16 ГГц включ.	26,5 ГГц включ.	30 ГГц включ.	40 ГГ ц включ.
10	±0,6	±0,7	±0,9	±1,0
0	±0,4	±0,5	±0,7	±0,8
-10	±0,5	±0,6	±0,8	±0,9
-20	±0,6	±0,7	±0,9	±1,0
-30	±0,6	±0,7	±1,0	±1,0
-40	±0,7	±0,8	±1,0	±1,1
-50	±0,8	±0,9	±1,1	±1,2
-60	±0,9	±1,0	±1,2	±1,3
-70	±1,0	±1,1	±1,9	±1,9
-80	±1,8	±2,0	±4,6	±4,6
-90	±5,0	±5,6	±13,9	±13,9
-100	±15,4	±17,3	±48,3	±48,3
Значение модуля коэф	св. 40 до	св. 50 до	св. 70 до	св. 100 до
фициента передачи, дБ	50 ГГц включ.	70 ГГц включ.	100 ГГц включ.	120 ГГц включ.
10	±1,1	±1,7	±1,7	±3,6
0	±0,9	±1,2	±1,2	±2,9
-10	±1,0	±1,3	±1,3	±3,0
-20	±1,1	±1,4	±1,4	±3,0
-30	±1,1	±1,5	±1,5	±3,1
-40	±1,2	±1,5	±1,5	±3,2
-50	±1,3	±1,6	±1,6	±3,2
-60	±1,4	±1,7	±1,7	±3,4
-70	±2,0	±2,1	±2,1	±4,2
-80	±4,6	±4,3	±4,3	±8,5
-90	±13,9	±12,4	±12,4	±25,4
-100	±48,3	±41,8	±41,8	±180,0

Наименование		Значение
характеристики
Погрешность измерения амплитуды коэффициентов отражения в частотном диапазоне системы без расширения НЧ диапазона при использовании калибровочного набора 85059А, дБ, не более
Значение модуля коэффициента отражения, отн.ед.	от 10 до 50 МГц включ.	св. 50 до 100 МГц включ.	св. 0,1 до 0,5 ГГц включ.	св. 0,5 до 10 ГГц включ.
0,0	±0,007	±0,007	±0,007	±0,007
0,1	±0,009	±0,009	±0,009	±0,009
0,2	±0,010	±0,010	±0,010	±0,010
0,3	±0,011	±0,011	±0,011	±0,011
0,4	±0,013	±0,013	±0,013	±0,013
0,5	±0,015	±0,015	±0,015	±0,015
0,6	±0,017	±0,017	±0,017	±0,017
0,7	±0,019	±0,019	±0,019	±0,019
0,8	±0,021	±0,021	±0,021	±0,021
0,9	±0,024	±0,024	±0,024	±0,024
1,0	±0,027	±0,026	±0,026	±0,026
Значение модуля коэффициента отражения,	св. 10 до	св. 16 до	св. 26,5 до	св. 30 до
отн.ед.	16 ГГц включ.	26,5 ГГц включ.	30 ГГц включ.	40 ГГ ц включ.
0,0	±0,007	±0,008	±0,008	±0,010
0,1	±0,009	±0,009	±0,009	±0,011
0,2	±0,010	±0,011	±0,011	±0,013
0,3	±0,012	±0,013	±0,013	±0,015
0,4	±0,013	±0,015	±0,015	±0,017
0,5	±0,015	±0,017	±0,017	±0,019
0,6	±0,017	±0,019	±0,019	±0,022
0,7	±0,020	±0,022	±0,022	±0,024
0,8	±0,022	±0,025	±0,025	±0,027
0,9	±0,025	±0,027	±0,027	±0,030
1,0	±0,027	±0,031	±0,031	±0,033
Значение модуля коэффициента отражения,	св. 40 до	св. 50 до	св. 70 до	св. 100 до
отн.ед.	50 ГГц включ.	70 ГГц включ.	100 ГГц включ.	120 ГГц включ.
0,0	±0,010	±0,014	±0,019	±0,028
0,1	±0,012	±0,016	±0,022	±0,032
0,2	±0,013	±0,019	±0,025	±0,036
0,3	±0,015	±0,021	±0,028	±0,041
0,4	±0,017	±0,024	±0,032	±0,046
0,5	±0,020	±0,026	±0,036	±0,051
0,6	±0,022	±0,030	±0,041	±0,057
0,7	±0,025	±0,033	±0,045	±0,064
0,8	±0,028	±0,037	±0,050	±0,071
0,9	±0,031	±0,040	±0,056	±0,079
1,0	±0,034	±0,044	±0,061	±0,087

Наименование		Значение
характеристики
Погрешность измерения фазы коэффициентов отражения в частотном диапазоне системы без расширения НЧ диапазона при использовании калибровочного набора 85059А, градус, не бо
лее
Значение модуля коэффициента отражения,	от 10 до 50	св. 50 до	св. 0,1 до	св. 0,5 до
отн.ед.	МГц включ.	100 МГц включ.	0,5 ГГц включ.	10 ГГц включ.
0,0	±180,0	±180,0	±180,0	±180,0
0,1	±4,9	±4,9	±4,9	±4,9
0,2	±2,8	±2,8	±2,8	±2,8
0,3	±2,2	±2,2	±2,2	±2,2
0,4	±1,9	±1,9	±1,9	±1,9
0,5	±1,7	±1,7	±1,7	±1,7
0,6	±1,6	±1,6	±1,6	±1,6
0,7	±1,6	±1,5	±1,5	±1,5
0,8	±1,5	±1,5	±1,5	±1,5
0,9	±1,5	±1,5	±1,5	±1,5
1,0	±1,5	±1,5	±1,5	±1,5
Значение модуля коэффициента отражения,	св. 10 до	св. 16 до	св. 26,5 до	св. 30 до
отн.ед.	16 ГГц включ.	26,5 ГГц включ.	30 ГГц включ.	40 ГГ ц включ.
0,0	±180,0	±180,0	±180,0	±180,0
0,1	±5,0	±5,3	±5,3	±6,5
0,2	±2,9	±3,1	±3,1	±3,7
0,3	±2,2	±2,4	±2,4	±2,8
0,4	±1,9	±2,1	±2,1	±2,4
0,5	±1,7	±1,9	±1,9	±2,2
0,6	±1,7	±1,8	±1,8	±2,1
0,7	±1,6	±1,8	±1,8	±2,0
0,8	±1,6	±1,8	±1,8	±1,9
0,9	±1,6	±1,7	±1,7	±1,9
1,0	±1,6	±1,8	±1,8	±1,9
Значение модуля коэффициента отражения,	св. 40 до	св. 50 до	св. 70 до	св. 100 до
отн.ед.	50 ГГц включ.	70 ГГц включ.	100 ГГц включ.	120 ГГц включ.
0,0	±180,0	±180,0	±180,0	±180,0
0,1	±6,7	±9,4	±12,6	±18,6
0,2	±3,8	±5,3	±7,2	±10,4
0,3	±2,9	±4,0	±5,4	±7,8
0,4	±2,5	±3,4	±4,6	±6,6
0,5	±2,2	±3,0	±4,2	±5,9
0,6	±2,1	±2,8	±3,9	±5,5
0,7	±2,0	±2,7	±3,7	±5,2
0,8	±2,0	±2,6	±3,6	±5,1
0,9	±2,0	±2,6	±3,5	±5,0
1,0	±1,9	±2,5	±3,5	±5,0

Наименование характеристики			Значение
Параметры малошумящего приемного тракта базового блока (опция 029) в диапазоне частот
Наименование характеристики		М	одель базового блока
	N5241B	N5242B	N5244B	N5245B	N5247B
Устанавливаемые значения полосы пропускания малошумящего приемного тракта в диапазоне частот, МГц от 10 до 25 МГ ц включ.	0,8; 2	0,8; 2	0,8; 2	0,8; 2	0,8; 2
св. 25 до 60 МГц включ.	0,8; 2; 4	0,8; 2; 4	0,8; 2; 4	0,8; 2; 4	0,8; 2; 4
св. 60 до 150 МГц включ.	0,8; 2; 4; 8	0,8; 2; 4; 8	0,8; 2; 4; 8	0,8; 2; 4; 8	0,8; 2; 4; 8
св. 150 МГц до 13,5 ГГц включ.	0,8; 2; 4; 8; 24	0,8; 2; 4; 8; 24	0,8; 2; 4; 8; 24	0,8; 2; 4; 8; 24	0,8; 2; 4; 8; 24
св. 13,5 до 26,5 ГГц включ.	-	0,8; 2; 4; 8; 24	0,8; 2; 4; 8; 24	0,8; 2; 4; 8; 24	0,8; 2; 4; 8; 24
св. 26,5 до 43,5 ГГц включ.	-	-	0,8; 2; 4; 8; 24	0,8; 2; 4; 8; 24	0,8; 2; 4; 8; 24
св. 43,5 до 50 ГГц включ.	-	-	-	0,8; 2; 4; 8; 24	0,8; 2; 4; 8; 24
Коэффициент шума малошумящего приемного тракта системы без расширения НЧ диапазона в режиме высокого усиления в диапазоне частот, дБ, не более от 10 до 50 МГ ц включ.	11,0	11,0
св. 50 до 200 МГц включ.	11,0	11,0	10	10	10
св. 200 МГц до 1,3 ГГц включ.	12,0	12,0	10	10	10
св. 1,3 до 1,5 ГГц включ.	14,0	14,0	10	10	10
св. 1,5 до 2,0 ГГц включ.	14,0	14,0	12	12	12
св. 2,0 до 5 ГГц включ.	14,5	14,5	12	12	12
св. 5 до 13,5 ГГц включ.	14,5	14,5	15	15	15
св. 13,5 до 20 ГГц включ.	-	14,5	15	15	15
св. 20 до 26,5 ГГц включ.	-	17,0	16	16	16
св. 26,5 до 43,5 ГГц включ.	-	-	16	16	16
св. 43,5 до 45 ГГц включ.	-	-	-	16	16
св. 45 до 50 ГГц включ.	-	-	-	21	18

Наименование характеристики			Значение
Наименование характеристики		Модель базового блока
	N5241B	N5242B	N5244B	N5245B	N5247B
Коэффициент шума малошумящего приемного тракта системы с расширением НЧ диапазона в режиме высокого усиления в диапазоне частот, дБ, не более от 10 до 50 МГ ц включ.	18,5	18,5
св. 50 до 200 МГц включ.	18,5	18,5	15,5	15,5	15,5
св. 200 МГц до 1,3 ГГц включ.	17,5	17,5	15,5	15,5	15,5
св. 1,3 до 1,5 ГГц включ.	16,0	16,0	15,5	15,5	15,5
св. 1,5 до 2,0 ГГц включ.	16,0	16,0	14,0	14,0	14,0
св. 2,0 до 5 ГГц включ.	17,0	17,0	14,0	14,0	14,0
св. 5 до 13,5 ГГц включ.	17,0	17,0	16,0	16,0	16,0
св. 13,5 до 20 ГГц включ.	-	17,5	16,0	16,0	16,0
св. 20 до 26,5 ГГц включ.	-	19,5	16,0	16,0	16,0
св. 26,5 до 43,5 ГГц включ.	-	-	16,0	16,0	16,0
св. 43,5 до 45 ГГц включ.	-	-	-	16,0	16,0
св. 45 до 50 ГГц включ.	-	-	-	21,0	18,0
Нелинейность малошумящего приемного тракта в режиме низкого усиления при опорном уровне минус 60 дБм, дБ, не более от минус 36 до минус 64 дБм включ.	±0,05	±0,05	±0,05	±0,05	±0,05
менее минус 64 до минус 70 дБм	±0,10	±0,10	±0,07	±0,07	±0,07
Нелинейность малошумящего приемного тракта в режиме среднего усиления при опорном уровне минус 70 дБм2, дБ, не более от минус 48 до минус 76 дБм включ.	±0,05	±0,05	±0,05	±0,05	±0,05
менее минус 76 до минус 86 дБм включ.	±0,10	±0,10	±0,07	±0,07	±0,07
менее минус 86 до минус 87 дБм включ.	-	-	±0,07	±0,07	±0,07
Нелинейность малошумящего приемного тракта в режиме высокого усиления при опорном уровне минус 80 дБм, дБ, не более от минус 58 до минус 84 дБм включ.	±0,05	±0,05	±0,05	±0,05	±0,05
менее минус 84 до минус 85 дБм включ.	±0,10	±0,10	±0,05	±0,05	±0,05
менее минус 85 до минус 92 дБм включ.	±0,10	±0,10	±0,07	±0,07	±0,07

Наименование характеристики			Значение
		Модель базового блока
	N5241B	N5242B	N5244B	N5245B	N5247B
Максимальный диапазон измерений мощности шума (коэффициент усиления + коэффициент шума), в режиме низкого усиления, в полосе частот, дБ, не менее от 0,01 до 3 ГГц включ.	55	55	68	68	68
св. 3 до 4,5 ГГц включ.	68	68	68	68	68
св. 4,5 до 6 ГГц включ.	68	68	71	71	71
св. 6 до 13,5 ГГц включ.	68	68	66	66	66
св. 13,5 до 24 ГГц включ.	-	68	66	66	66
св. 24 до 26,5 ГГц включ.	-	68	66	66	66
св. 26,5 до 36 ГГц включ.	-	-	57	57	57
св. 36 до 43,5 ГГц включ.	-	-	58	58	58
св. 43,5 до 50 ГГц включ.	-	-	-	58	58
Уровень компрессии 0,1 дБ по входу малошумящего приемного тракта, в режиме низкого усиления, в полосе частот, дБм, не менее от 0,01 до 3 ГГц включ.	-34	-34	-20	-20	-20
св. 3 до 4,5 ГГц включ.	-21	-21	-20	-20	-20
св. 4,5 до 6 ГГц включ.	-21	-21	-17	-17	-17
св. 6 до 13,5 ГГц включ.	-21	-21	-22	-22	-22
св. 13,5 до 24 ГГц включ.	-	-21	-22	-22	-22
св. 24 до 26,5 ГГц включ.	-	-21	-22	-22	-22
св. 26,5 до 36 ГГц включ.	-	-	-31	-31	-31
св. 36 до 43,5 ГГц включ.	-	-	-30	-30	-30
св. 43,5 до 50 ГГц включ.	-	-	-	-30	-30
Максимальный диапазон измерений мощности шума (коэффициент усиления + коэффициент шума), в режиме среднего усиления, в полосе частот, дБ, не менее от 0,01 до 3 ГГц включ.	44	44	53	53	53
св. 3 до 4,5 ГГц включ.	57	57	53	53	53
св. 4,5 до 6 ГГц включ.	57	57	53	53	53
св. 6 до 13,5 ГГц включ.	57	57	57	57	57
св. 13,5 до 24 ГГц включ.	-	57	57	57	57
св. 24 до 26,5 ГГц включ.	-	57	58	58	58
св. 26,5 до 36 ГГц включ.	-	-	56	56	56
св. 36 до 43,5 ГГц включ.	-	-	51	51	51
св. 43,5 до 50 ГГц включ.	-	-	-	51	51

Наименование характеристики			Значение
		Модель базового блока
	N5241B	N5242B	N5244B	N5245B	N5247B
Уровень компрессии 0,1 дБ по входу малошумящего приемного тракта, в режиме среднего усиления, в полосе частот, дБм, не менее от 0,01 до 3 ГГц включ.	-45	-45	-35	-35	-35
св. 3 до 4,5 ГГц включ.	-32	-32	-35	-35	-35
св. 4,5 до 6 ГГц включ.	-32	-32	-35	-35	-35
св. 6 до 13,5 ГГц включ.	-32	-32	-31	-31	-31
св. 13,5 до 24 ГГц включ.	-	-32	-31	-31	-31
св. 24 до 26,5 ГГц включ.	-	-32	-30	-30	-30
св. 26,5 до 36 ГГц включ.	-	-	-32	-32	-32
св. 36 до 43,5 ГГц включ.	-	-	-37	-37	-37
св. 43,5 до 50 ГГц включ.	-	-	-	-37	-37
Максимальный диапазон измерений мощности шума (коэффициент усиления + коэффициент шума), в режиме высокого усиления, в полосе частот, дБ, не менее от 0,01 до 3 ГГ ц включ.	32	32	37	37	37
св. 3 до 4,5 ГГц включ.	46	46	37	37	37
св. 4,5 до 6 ГГц включ.	46	46	38	38	38
св. 6 до 13,5 ГГц включ.	46	46	47	47	47
св. 13,5 до 24 ГГц включ.	-	46	47	47	47
св. 24 до 26,5 ГГц включ.	-	46	45	45	45
св. 26,5 до 36 ГГц включ.	-	-	45	45	45
св. 36 до 43,5 ГГц включ.	-	-	39	39	39
св. 43,5 до 50 ГГц включ.	-	-	-	39	39
Уровень компрессии 0,1 дБ по входу малошумящего приемного тракта, в режиме высокого усиления, в полосе частот, дБм, не менее от 0,01 до 3 ГГц включ.	-57	-57	-51	-51	-51
св. 3 до 4,5 ГГц включ.	-43	-43	-51	-51	-51
св. 4,5 до 6 ГГц включ.	-43	-43	-50	-50	-50
св. 6 до 13,5 ГГц включ.	-43	-43	-41	-41	-41
св. 13,5 до 24 ГГц включ.	-	-43	-41	-41	-41
св. 24 до 26,5 ГГц включ.	-	-43	-43	-43	-43
св. 26,5 до 36 ГГц включ.	-	-	-43	-43	-43
св. 36 до 43,5 ГГц включ.	-	-	-49	-49	-49
св. 43,5 до 50 ГГц включ.	-	-	-	-49	-49

Наименование характеристики			Значение
		Модель базового блока
	N5241B	N5242B	N5244B	N5245B	N5247B
Погрешность измерения коэффициента шума в диапазоне частот, дБ, не более от 10 до 100 МГц включ.	±0,40	±0,40	±0,40	±0,40	±0,40
св. 0,1 до 13,5 ГГц включ.	±0,25	±0,25	±0,25	±0,25	±0,25
св. 13,5 до 20 ГГц включ.	-	±0,25	±0,25	±0,25	±0,25
св. 20 до 26,5 ГГц включ.	-	±0,35	±0,35	±0,35	±0,35
св. 26,5 до 43,5 ГГц включ.	-	-	±0,55	±0,55	±0,55
св. 43,5 до 50 ГГц включ.	-	-	-	±0,55	±0,55
Погрешность измерения коэффициента шума для системы с расширением НЧ диапазона в диапазоне частот, дБ, не более от 10 до 100 МГц включ.	±0,4	±0,4	±0,4	±0,4	±0,4
св. 0,1 до 13,5 ГГц включ.	±0,3	±0,3	±0,3	±0,3	±0,3
св. 13,5 до 20 ГГц включ.	-	±0,3	±0,3	±0,3	±0,3
св. 20 до 26,5 ГГц включ.	-	±0,4	±0,4	±0,4	±0,4
св. 26,5 до 43,5 ГГц включ.	-	-	±0,6	±0,6	±0,6
св. 43,5 до 50 ГГц включ.	-	-	-	±0,6	±0,6

Таблица 6 - Метрологические характеристики систем при работе в режиме анализатора спектра (при установленной и включенной опции S93090xA / S93090xB / S93093A / S93093B)

Наименование характеристики

Значение

N5291A

N5290A

Диапазон рабочих частот, МГц

от 10 до 6,7 •	104
от 10 до 8,5 •	103
от 10 до 1,35	• 104
от 10 до 2,65	• 104
от 10 до 4,35	• 104
от 10 до 5,0 •	104
от 10 до 6,7 •	104
от 10 до 9,0 •	104
от 10 до 1,2 •	105
от 10 до 8,5 •	109
от 10 до 1,35	О 'о
от 10 до 2,65	о 'о
от 10 до 4,35	о 'о
от 10 до 5,0 •	о 'о
от 10 до 6,7 •	о 'о
от 10 до 9,0 •	о 'о
от 10 до 1,2 •	1011

опция 090

опция S930900A, S930900B опция S930901A, S930901B опция S930902A, S930902B опция S930904A, S930904B опция S930905A, S930905B опция S930907A, S930907B опция S930909A, S930909B опция S93093A, S93093B

Диапазон установки полосы обзора, Гц

Диапазон установки ширины полос пропускания узкополосного фильтра промежуточной частоты (RBW) и видеофильтра (VBW), Гц_

от 1,2 до 3-106

Диапазон установки количества точек трассы, шт._

от 11 до 100001

Наименование характеристики		Значение
Наименование характеристики	N5290A		N5291A
Пределы допускаемой абсолютной погрешности из-	Узкополос-	Широкополос	Узкополос-		Широкополос-
мерений уровня мощности в		Широкополос			Широкополос-
диапазоне частот, дБ, не	ный прием-	ный приемный	ный прием-		ный приемный
более	ный тракт	тракт	ный тракт		тракт
от 50 до 250 МГц включ.	±0,60	±0,80	±0,60		±0,80
св. 250 до 800 МГц включ.	±0,35	±0,35	±0,35		±0,35
св. 0,8 до 3,25 ГГц включ.	±0,35	±0,35	±0,35		±0,35
св. 3,25 до 8 ГГц включ.	±0,35	±0,35	±0,35		±0,35
св. 8 до 10 ГГц включ.	±0,35	±0,35	±0,35		±0,35
св. 10 до 13,5 ГГц включ.	±0,35	±0,35	±0,35		±0,35
св. 13,5 до 26,5 ГГц включ.	±0,40	±0,40	±0,40		±0,40
св. 26,5 до 49,95 ГГц включ.	±0,40	±0,40	±0,40		±0,40
св. 49,95 до 50 ГГц включ.	±0,40	±0,40	±0,40		±0,40
св. 50 до 50,05 ГГц включ.	±0,40	±0,40	±0,40		±0,40
св. 50,05 до 67 ГГц включ.	±0,40	±0,50	±0,40		±0,50
св. 67 до 90 ГГц включ.	±0,40	±0,50	±0,40		±0,50
св. 90 до 110 ГГц включ.	±0,55	±0,65	±0,55		±0,65
св. 110 до 120 ГГц включ.	-	-	±0,55		±0,65
Коэффициент стоячей волны по напряжению (КСВН) измерительного порта в диапазоне частот, не более от 10 до 50 МГц включ.	2,323			2,323
св. 50 до 200 МГц включ.	3,570			3,570
св. 200 до 500 МГц включ.	3,570			3,570
св. 0,5 до 2 ГГц включ.	3,570			3,570
св. 2 до 3,2 ГГц включ.	1,925			1,925
св. 3,2 до 10 ГГц включ.	2,323			2,323
св. 10 до 13,5 ГГц включ.	2,100			2,100
св. 13,5 до 16 ГГц включ.	2,100			2,100
св. 16 до 20 ГГц включ.	2,615			2,615
св. 20 до 24 ГГц включ.	2,323			2,323
св. 24 до 26,5 ГГц включ.	2,615			2,615
св. 26,5 до 40 ГГц включ.	3,570			3,570
св. 40 до 43,5 ГГц включ.	2,615			2,615
св. 43,5 до 50 ГГц включ.	3,010			3,010
св. 50 до 60 ГГц включ.	3,570			3,570
св. 60 до 64 ГГц включ.	3,010			3,010
св. 64 до 67 ГГц включ.	3,570			3,570
св. 67 до 90 ГГц включ.	3,010			3,010
св. 90 до 100 ГГц включ.	3,010			3,010
св. 100 до 110 Гц включ.	4,420			4,420
св. 110 до 120 ГГц включ.		-		5,849

Наименование характеристики	Значение
Наименование характеристики	N5290A	N5291A
Средний уровень собствен-
ных шумов приемного
тракта анализатора по вхо-
ду измерительного порта,
при ширине узкополосного
фильтра промежуточной
частоты 10 кГц в диапазоне
частот, дБм, не более
от 10 до 200 МГц включ.	-81	-81
св. 200 до 800 МГц включ.	-113	-113
св. 0,8 до 3,2 ГГц включ.	-125	-125
св. 3,2 до 8 ГГц включ.	-129	-129
св. 8 до 16 ГГц включ.	-129	-129
св. 16 до 20 ГГц включ.	-129	-129
св. 20 до 24 ГГц включ.	-129	-129
св. 24 до 26,5 ГГц включ.	-129	-129
св. 26,5 до 34 ГГц включ.	-120	-120
св. 34 до 50 ГГц включ.	-120	-120
св. 50 до 67 ГГц включ.	-120	-120
св. 67 до 70 ГГц включ.	-120	-120
св. 70 до 75 ГГц включ.	-120	-120
св. 75 до 90 ГГц включ.	-115	-115
св. 90 до 110 ГГц включ.	-115	-115
св. 110 до 120 ГГц включ.	-	-108
1) После выполнения калибровки согласно РЭ с использованием измерителей мощности
Keysight U848xA. Без изменения значения ослабления аттенюаторов приемника и источника
после калибровки. Нормируется для узкополосного приемного тракта с полосой пропуска-
ния 11 МГц и широкополосного приемного тракта с полосой пропускания 38 МГц. Пере-
ключение между узкополосным и широкополосным приемным трактом производится через
меню настроек анализаторов спектра в соответствии с РЭ;
На частотах 24 ГГц, 40 ГГц и 80 ГГц погрешность может увеличиваться до значения ± 1 дБ.
На частоте 63,984 ГГц погрешность может увеличиваться до значения ± 1,75 дБ
2) Нормируется при значении ослабления аттенюатора источника 0 дБ;
3) При значении ослабления входного аттенюатора: 0 дБ, максимальном усилении, ре
жиме подавления зеркального канала: «Нормальный». Характеристики нормализованы к
минимальному значению полосы пропускания фильтра ПЧ: 1,2 Гц;
4) дБм - мощность сигнала в дБ относительно 1 мВт.

Наименование характеристики	Значение
Размеры системы с учетом выступающих частей и выносных модулей (измерительных головок), мм ширина длина высота, мм	1780 1400 480
Масса системы в сборе, кг, не более	83,5
Напряжение питания от сети переменного тока частотой 50 Гц, В	от 100 до 240
Потребляемая мощность, В-А, не более	500
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность воздуха, %	от +20 до +26 от 84 до 106 от 30 до 80

Знак утверждения типа

наносится в верхнем левом углу руководства по эксплуатации систем типографским или компьютерным способом и на лицевую сторону каждой составляющей системы в виде наклейки.

Комплектность

Таблица 7 Комплектность средства измерений

Наименование	Обозначение	Количество
Система анализа цепей векторные N5290A, N5291A, в составе: - анализатора электрических цепей N5222B, N5224B, N5225B, N5227B, N5242B, N5244B, N5245B, N5247B - 1 шт.; - распределительный блок N5292A - 1 шт.; - измерительная головка N5293AX* (для системы N5290A) или N5295AX** (для системы N5291A)		* 1 шт.
Набор кабелей для коммутации		1 комплект
Руководство по эксплуатации	-	1 экз.
Методика поверки	651-20-002 МП	1 экз.
* модель определяется заказом Количество определяется заказом
