| Номер в госреестре | 81748-21 |
| Наименование СИ | Приборы щитовые цифровые электроизмерительные |
| Обозначение типа СИ | ПЩ |
| Изготовитель | Обособленное подразделение "Научно-исследовательский институт автоматики и электромеханики Томского государственного университета систем управления и радиоэлектроники" ("НИИ АЭМ ТУСУР"), г. Томск |
| Год регистрации | 2021 |
| Срок свидетельства | 05.05.2026 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы щитовые цифровые электроизмерительные ПЩ (далее - приборы) предназначены для измерений силы тока или напряжения (в зависимости от исполнения) в цепях постоянного тока с автоматическим выбором полярности входного сигнала.
Принцип действия приборов основан на измерении значений напряжения или силы постоянного тока, преобразовании результатов измерений в цифровую форму при помощи аналого-цифрового преобразователя (АЦП), дальнейшей их обработке и отображении результатов измерений на шестиразрядном индикаторе.
Приборы состоят из диэлектрических пластиковых корпусов щитового крепления. На передней панели прибора расположен индикатор и кнопки управления, на задней панели -клеммы для включения в измерительную цепь, питания прибора и подключения по интерфейсу RS-485 и USB.
Приборы имеют единичные светодиодные индикаторы для указания дополнительной информации о текущих отображаемых параметрах и режимах работы.
Основные компоненты приборов: входные первичные преобразователи тока и напряжения, АЦП, микроконтроллер, дисплей.
Приборы являются одноканальными и однопредельными. Все исполнения приборов имеют гальваническую развязку измерительных цепей от остальной части оборудования.
Подключение приборов осуществляется непосредственно или с использованием внешнего измерительного шунта.
Приборы относятся к восстанавливаемым и ремонтируемым изделиям, не имеют подвижных частей и работоспособны при установке в любом положении по отношению к горизонту.
Приборы имеют возможность обмена управляющей и измерительной информацией по интерфейсу RS-485 с использованием протокола Modbus RTU.
Приборы многофункциональны и обладают широкими возможностями программирования измерений и пост-процессорной обработки, которые включают следующие функции и параметры:
- установка параметров математической обработки полученных результатов измерений. Выбор и настройка типа и параметров цифрового фильтра;
- установка параметров отображения результатов измерений. Выбор и настройка:
а) количества отображаемых разрядов на знакосинтезирующем индикаторе (ЗСИ);
б) положения точки-разделителя на ЗСИ;
в) периода обновления изображения на ЗСИ;
г) частоты выборок сигма-дельта АЦП;
д) типа отображаемой шкалы (реальная, заказная или процентная);
е) предела верхней и нижней границы в процентах от диапазона измерений прибора.
- установка параметров связи интерфейса RS-485;
- установка параметров управления событиями допускового контроля. Программирование (просмотр параметров и настройка) приборов осуществляется:
- при помощи интерфейса USB 2.0 Micro Type B;
- через интерфейс RS-485 используя регистры управления;
- с помощью интерактивного меню команд посредством кнопок, расположенных на передней панели прибора.
Приборы выпускаются в различных исполнениях, показанных на рисунке 1.
ПЩ х - хх - хх - хх - хх - хх - хх
Прибор щитовой цифровой электроизмерительный_
Вид измеряемой величины
«А» - постоянный ток; «В» - напряжение постоянного тока_
Диапазон измерений или коэффициент преобразования -
согласно таблице 2_
Условное обозначение номинального напряжения питания
«5» - 5 В; «12» - 12 В; «24» - 24 В; «48» - 48 В_
Пределы допускаемой основной приведенной погрешности
«0,01» - ±0,01 %; «0,02» - ±0,02 % _
Интерфейс
«R» - RS-485_
Цвет знакосинтезирующего индикатора
«К» - красный; «З» - зеленый; «О» - оранжевый_
Тип дискретного выхода
«Р» - реле; «Т» - транзистор (открытый коллектор); «С» - симистор_
исполнение ПЩА исполнение ПЩВ

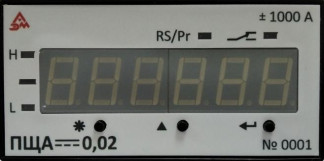

Рисунок 2 - Общий вид приборов
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 3 и 4.
Пломбирование корпуса прибора ПЩ осуществляется путем установки пломбы с нанесением оттиска клейма ОТК изготовителя. Оттиск клейма изготовителя наносится на пломбировочную мастику на винте с чашкой на задней панели прибора ПЩ в соответствии с рисунком 3.
Место
пломбирования
Заводской номер прибора ПЩ наносится согласно рисунку 4 на этикетку прибора методом печати. Формат заводского номера «№ ХХХХХ».
Программное обеспечение (ПО) приборов является встроенным и обеспечивает выполнение измерений, прием и передачу данных по интерфейсам и отображение на индикаторе.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) | не ниже 1.00 |
| Цифровой идентификатор ПО | - |
Метрологические характеристики приборов ПЩ нормированы с учетом ПО.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Диапазоны измерений или коэффициенты преобразования | ||
| - исполнение ПЩА | ±1; ±2 А | прямое подключение |
| ±5; ±10; ±20; ±50; ±100 ; ±200; ±500; ±1000 А/Иш | подключение с применением внешнего шунта с номинальным падением напряжения Иш: 60; 75; 100; 150 мВ | |
| Наименование характеристики | Значение | |
| - исполнение ПЩВ | ±1; ±2; ±5; ±10; ±20; ±50; ±100; ±200; ±500; ±750 В | прямое подключение |
| Диапазон показаний | от -120 до +120 % от диапазона измерений | |
| Пределы допускаемой основной приведенной к конечному значению диапазона измерений погрешности измерений, % - исполнение ПЩА - исполнение ПЩВ | ±0,02** ±0,01 (±0,02***) | |
| Пределы допускаемой дополнительной погрешности измерений от изменения температуры окружающей среды в диапазоне рабочих температур от нормальной, на каждые 10 °С, в долях от пределов допускаемой основной погрешности | 0,5 | |
| Нормальные условия измерений: | ||
| - температура окружающей среды, °С | 20±5 | |
| - относительная влажность, % | от 30 до 80 | |
| - атмосферное давление, кПа | от 84 до 106 | |
| * о, за нормирующее значение принимается максимальное значение диапазона измерений. ** ^ без учета класса точности используемого внешнего шунта. для исполнения ПЩВ-750В | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Параметры электрического питания | напряжение постоянного тока, В | максимальный потребляемый ток, А |
| г-0,5 5+4 | 1,11 | |
| 12+6 | 0,56 | |
| 24+12 | 0,28 | |
| 48-27 | 0,14 | |
| Потребляемая мощность, Вт, не более | 5 | |
| Максимальное падение напряжения на входе прибора, измеряющего постоянный ток со встроенным шунтом, В, не более: - исполнение ПЩА-1А - исполнение ПЩА-2А | 0,15 0,3 | |
| Входное сопротивление прибора, измеряющего напряжение постоянного тока, МОм, не менее: - исполнение ПЩВ-750В - другие исполнения ПЩВ | 4 1 | |
| Входной ток смещения прибора, измеряющего напряжение постоянного тока, пА, не более | ±300 | |
| Габаритные и установочные размеры, мм | приведены на рисунке 5 | |
| Масса, кг, не более | 0,25 | |
| Наименование характеристики | Значение |
| Условия эксплуатации согласно группе 2 по ГОСТ 22261-94: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от +10 до +35 80 при температуре +25 °С от 84 до 106,7 |
| Среднее время наработки на отказ, ч, не менее | 70000 |
| Средний срок службы, лет, не менее | 10 |
| Среднее время восстановления рабочего состояния, ч, не более | 3 |
| Время подготовки к работе и установления рабочего режима, мин, не более | 15 |
| Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015 | IP40 (со стороны передней панели) |
| Группа исполнения по устойчивости и прочности к воздействию синусоидальных вибраций высокой частоты по ГОСТ Р 52931-2008 | N1 |
| Устойчивость и прочность к одиночным механическим ударам | пиковое ускорение 50 м/с2; длительность ударного импульса от 0,5 до 30 мс |
наносится на этикетку на верхней панели прибора, на титульный лист руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность приборов
| Наименование | Обозначение | Количество |
| Прибор щитовой цифровой электроизмерительный ПЩ | * | 1 шт. |
| Паспорт | ГБНК.468213.003 ПС | 1 экз. |
| Руководство по эксплуатации | ГБНК.468213.003 РЭ | ** |
| Ответные части установленных клеммных колодок | - | 1 компл. |
| Монтажные части для установки прибора | - | 1 компл. |
| *Согласно выбранному исполнению. Электронный вариант Руководства по эксплуатации размещен на сайте www.niiaem.tomsk.ru. Бумажный вариант предоставляется по запросу | ||
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к приборам щитовым цифровым электроизмерительным ПЩ
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Государственная поверочная схема для средств измерений силы постоянного тока в диапазоне от 110-16 до 100 А (утверждена Приказом Росстандарта от 01.10.2018 №2091)
Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы (утверждена Приказом Росстандарта от 30.12.2019 №3457)
