| Номер в госреестре | 81750-21 |
| Наименование СИ | Счетчики холодной и горячей воды крыльчатые |
| Обозначение типа СИ | МЕТЕР |
| Изготовитель | Общество с ограниченной ответственностью "МЕТЕР" (ООО "МЕТЕР"), Новгородская обл., Новгородский р-н, д. Новая Мельница |
| Год регистрации | 2021 |
| Срок свидетельства | 20.05.2026 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики холодной и горячей воды крыльчатые МЕТЕР (далее - счетчики) предназначены для измерений объема питьевой воды и горячей сетевой воды.
Принцип работы счетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Количество оборотов крыльчатки пропорционально объему протекающей воды.
Счетчик состоит из измерительной камеры, внутри которой имеется крыльчатка с закрепленным на ней магнитом, и счетного механизма с индикатором.
Поток воды, проходящий через струевыпрямитель, приводит во вращение крыльчатку с закрепленным магнитом. Передача вращения крыльчатки в счётный механизм осуществляется при помощи магнитной связи или прямой передачи без использования магнитной муфты. Счетный механизм преобразует число оборотов крыльчатки в показания объёма воды на индикаторе. Крыльчатка с закрепленным магнитом опционально защищена от воздействия внешнего магнитного поля антимагнитным кольцом.
Счетчики выпускаются в модификациях: одноструйные МЕТЕР СВ и многоструйные МЕТЕР ВК, отличающихся диаметром условного прохода и конструкцией счетного механизма. Счетчики имеют исполнения для измерений объема холодной воды, горячей воды и универсальные для измерений объема холодной и горячей воды.
Структура условного обозначения счетчиков:
МЕТЕР СВ М - 20 Х И C ШК 190 1 23 45678 9
Где:
1 - тип прибора;
2 - модификация:
СВ - одноструйный счетчик;
ВК - многоструйный счетчик;
3 -исполнение счетного механизма:
М - мокроходный,
При отсутствии обозначения счетный механизм является сухоходным;
4 - номинальный диаметр;
5 - вид водоснабжения:
Х - для холодной воды (от +5 °С до +40 °С);
Г - для горячей воды (от +40 °С до +90 °С);
При отсутствии обозначения типа воды счетчик является универсальным (от +5 °С до +90 °С);
6 - дистанционная передача данных:
И - оснащен импульсным выходом для дистанционной передачи данных в автоматизированную систему учета энергоресурсов;
7 - класс точности счетчиков по ГОСТ Р 50193.1-92 (класс А, В, С)
8 - счетчик со встроенным шаровым краном;
9 - длина базы корпуса, мм.

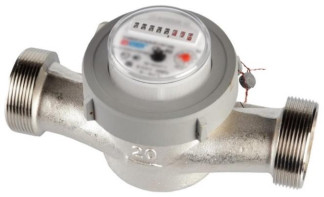

Фотографии общего вида счетчиков приведены на рисунках 1 - 5.
Счетный механизм, в зависимости от исполнения корпуса счетчика, соединяется с проточной частью посредством неразъемного кольца (рисунок 1), защитного колпака (рисунок 2), прижимной гайкой (рисунок 3 и рисунок 4) или защитного кожуха (рисунок 5).
Конструкция счетчика с неразъемным кольцом или защитным колпаком обеспечивает защиту от несанкционированного доступа к счетному механизму и элементам счетчика -пломбировка не требуется. Кольцо или защитный колпак выполняют функции защитной (контрольной) пломбы, поскольку получить доступ к элементам счетчика без видимого повреждения кольца или защитного колпака невозможно.
Для обеспечения защиты от несанкционированного доступа к счетному механизму и элементам счетчика в конструкции с защитным кожухом или прижимной гайкой требуется пломбировка.
Знак поверки наносится на паспорт счётчика и/или на свидетельство о поверке счетчика, а также на свинцовую (пластмассовую) пломбу или специальную мастику. Свинцовая (пластмассовая) пломба устанавливается на прижимную гайку и регулировочный винт или корпус счетчика посредством проволоки. Специальная мастика или пластмассовая пломба устанавливается в углубление защитного кожуха. Место пломбировки счетчиков представлено на рисунке 6.
прижимная гайка и корпус прижимная гайка и защитный кожух
регулировочный винт
отсутствует.
| Таблица 1 - Метрологические характе | ристики | |||||
| Наименование характеристики | Значение | |||||
| Номинальный диаметр DN | 15 | 20 | 25 | 32 | 40 | 50 |
| Минимальный Qmin, м3/ч Класс А Класс В Класс С | 0,060 0,030 0,015 0,0121) | 0,100 0,050 0,025 0,0201) | 0,140 0,070 0,035 0,0251) | 0,240 0,120 0,060 0,0381) | 0,400 0,200 0,100 0,0641) | 0,600 0,300 0,090 |
| Переходный Qt, м3/ч Класс А Класс В Класс С | 0,150 0,120 0,023 | 0,250 0,200 0,038 | 0,350 0,280 0,053 | 0,600 0,480 0,090 | 1,000 0,800 0,150 | 1,500 1,200 0,225 |
| Номинальный Qn, м3/ч | 1,5 | 2,5 | 3,5 | 6,0 | 10,0 | 15,0 |
| Максимальный Qmax, м3/ч | 3,0 | 5,0 | 7,0 | 12,0 | 20,0 | 30,0 |
| Порог чувствительности, м3/ч Класс А, В Класс С | 0,5 Qmin | |||||
| 0,010 | 0,015 | 0,020 | 0,030 | 0,040 | 0,045 | |
| Максимальный объём воды, м3 - за сутки - за месяц | 37,5 1125 | 62,5 1875 | 87,5 2625 | 150 4500 | 250 7500 | 375 11250 |
| Пределы допускаемой относительной погрешности измерений объема, % в диапазоне расходов: от Qmin до Qt от Qt до Qmax включ. при температуре воды: от 5 до 40 °С включ. св. 40 до 90 °С (св. 40 до 120 °С)1) | ±5 ±2 ±3 | |||||
| 1) - по заказу. | ||||||
| Таблица 2 - Основные технические ха | рактеристики | |||||
| Наименование характеристики | Значение | |||||
| Номинальный диаметр DN | 15 | 20 | 25 | 32 | 40 | 50 |
| Диапазон рабочих температур, °С для счетчиков холодной воды для счетчиков горячей воды для счетчиков холодной и горячей воды универсальных | от +5 до +40 вкл. | |||||
| св. +40 до +90 | св. +40 до +90 (св. +40 до +120)1) | |||||
| от +5 до +90 | от +5 до +90 (от +5 до +120)1) | |||||
| Рабочие условия эксплуатации: - диапазон температуры окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от 5 до 50 80 от 84 до 106 | |||||
| Максимальное рабочее давление, МПа (бар) | 1,6(16) | |||||
| Потеря давления при Qmax, МПа, не более | 0,1 | |||||
| Емкость счетного механизма2), м3 | от 9999 до 99999,999 | |||||
| Цена деления младшего разряда2), м3 | от 0,0001 до 0,001 | |||||
| Цена импульса2), м3/имп | от 0,001 до 0,1 | |||||
| Габаритные размеры2), мм, не более: Длина3) Ширина Высота | от 80 до 300 | |||||
| от 65 до 130 | ||||||
| от 70 до 180 | ||||||
| Масса счетчика, кг, не более | 0,8 | 1,6 | 2,2 | 2,3 | 4,5 | 4,8 |
| Тип присоединительной резьбы счетчика | G 3/4 | G 1 | G1 1/4 | G1 1/2 | G2 | G2 1/2 |
| Тип присоединительной резьбы штуцеров | R 1/2 | R 3/4 | R1 | R1 1/4 | R1 1/2 | R2 |
| Средний срок службы, лет | 12 | |||||
| Средняя наработка на отказ, ч | 100000 | |||||
| 1) - по заказу; 2) - в зависимости от модификации; 3) - длина счетчика без штуцеров. | ||||||
наносится на счетчик методом флексографии или лазерной гравировкой и на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность средств измерений
Таблица 3 - Комплектность счетчиков холодной и горячей воды крыльчатых МЕТЕР
| Наименование | Обозначение | Количество | Примечание |
| Счетчик холодной и горячей воды крыльчатые | МЕТЕР | 1 шт. | модификации счетчика определяются договором на поставку |
| Паспорт | МЛТК.15151288.020ПС | 1 экз. | - |
| Руководство по эксплуатации | МЛТК.15151288.020РЭ | 1 экз. | поставляются по отдельному заказу |
| Комплект монтажных частей | - | 1 комп. | |
| Обратный клапан | - | 1 шт. |
приведены в разделе 7 МЛТК.15151288.020 РЭ «Счетчики холодной и горячей воды крыльчатые МЕТЕР. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости (приказ Федерального агентства по техническому регулированию и метрологии от 07 февраля 2018 г. №256)
ГОСТ Р 50193.1-92 (ИСО 4064/1-77) Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования
ТУ 4213-020-15151288-2020 Счетчики холодной и горячей воды крыльчатые МЕТЕР. Технические условия
