Стенды тормозные силовые РТС СПЕКТ 221, 81752-21

Стенды тормозные силовые РТС СПЕКТ 221 (далее - стенды) предназначены для измерений:
Карточка СИ
Номер в госреестре 81752-21
Наименование СИ Стенды тормозные силовые
Обозначение типа СИ РТС СПЕКТ 221
Изготовитель Общество с ограниченной ответственностью научно-производственная фирма "Спектрон" (ООО НПФ "Спектрон"), Самарская обл., г. Тольятти
Год регистрации 2021
Срок свидетельства 20.05.2026
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Стенды тормозные силовые РТС СПЕКТ 221 (далее - стенды) предназначены для измерений:

-    тормозной силы колеса;

-    массы транспортного средства, приходящейся на ось;

-    усилий на органах управления.

Описание

В основу работы стендов положен принцип обратимости движения. Испытуемое транспортное средство устанавливается неподвижно, а «дорога» движется с заданной скоростью. Стенды состоят из двух осей с двумя блоками роликов и системы управления, обработки и индикации измерений Роль дороги выполняют пары ходовых роликов, на которые устанавливаются колеса испытуемого транспортного средства. Каждая пара ходовых роликов приводится во вращение от мотор-редуктора и имитирует движение транспортного средства. При нажатии на тормозную педаль тормозной момент каждого колеса через ходовые ролики передается на мотор-редуктор привода, корпус которого подвешен балансирно. Реактивный момент, возникающий на корпусе мотор - редуктора при прокручивании заторможенного колеса, передаётся на тензометрические датчики силы, которые вырабатывают электрические сигналы, пропорциональные тормозным силам на каждой паре роликов. Электрические сигналы с тензометрических датчиков силы поступают для обработки в Систему управления, после чего уже обработанные результаты измерений отображаются на дисплее.

Усилия, создаваемые на органах управления тормозной системой измеряются при помощи тензорезисторных динамометров, размещенных в корпусе специальной формы. Динамометры подключаются к пульту управления при помощи кабеля. Тензорезисторные динамометры предназначены для измерений усилий, приложенных к рабочему и стояночному тормозам.

Измерение массы транспортного средства, приходящейся на ось, производится и фиксируется перед измерением тормозной силы колеса встроенной взвешивающей системой, состоящей из тензометрических датчиков силы, через которые блоки роликов стендов опираются на несущие конструкции.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид стендов и системы управления приведен на рисунках 1 -2.

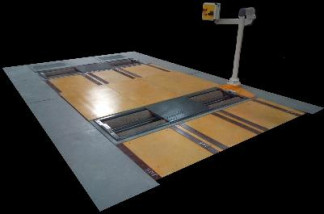

Рисунок 1 - Общий вид стендов    Рисунок 2 - Общий вид системы

управления

Пломбирование стендов не предусмотрено.

Программное обеспечение

Для работы со стендами разработано метрологически значимое программное обеспечение «BRAKE_SERV» (далее - ПО), которое служит для управления их функциональными возможностями, а также для отображения результатов измерений.

ПО защищено от несанкционированного доступа электронными ключами и паролями различных уровней доступа.

Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационное наименование ПО

«BRAKE SERV»

Номер версии (идентификационный номер ПО)

не ниже 1.0.116

Цифровой идентификатор ПО

93FCA67C

Алгоритм вычисления цифрового идентификатора ПО

CRC32

Технические характеристики

Таблица 2 - Метрологические характеристики_

Наименование характеристики

Значение

Диапазон измерений тормозной силы колеса, кН

от 0 до 5

Пределы допускаемой относительной погрешности измерений тормозной силы колеса, %

±3

Диапазон измерений массы транспортного средства, приходящейся на ось, кг

от 0 до 2100

Пределы допускаемой относительной погрешности измерений массы транспортного средства, приходящейся на ось, %

±3

Диапазон измерений усилий на органах управления, Н

от 0 до 1000

Пределы допускаемой относительной погрешности измерений усилий на органах управления, %

±5

Таблица 3 - Технические характеристики

Наименование характеристики

Значение

Диаметр приводных роликов, мм

202±2

Габаритные размеры (ДхШхВ), мм, не более

- стенда

5200x3400x600

- блока роликов

2320x680x280

Масса, кг, не более

- стенда

2800

- блока роликов

450

Параметры электрического питания:

- напряжение переменного тока, В

от 323 до 418

- частота переменного тока, Г ц

50±1

Потребляемая мощность, кВт, не более

20

Условия эксплуатации:

- температура окружающей среды, °С

от +15 до +35

Знак утверждения типа

наносится на шкаф управления стендом методом наклеивания и на титульный лист руководства по эксплуатации методом печати.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Блок роликов

-

2 шт.

Шкаф управления

0986400CZ0N

Ф.NOSSBAUM)

1 шт.

Динамометр усилия на педаль

СП 141 0000 100

1 шт.

Динамометр стояночного тормоза

СП 141 0000 200

1 шт.

Система перемещения блоков роликов

СП 141 0300 000

1 шт.

Комплект кабелей

СП 141 7015 000

1 шт.

Рычаг калибровочный

СП 141 0000 810

1 шт.

Контрольный груз (30 кг)

СП 141 0000 830

1 шт.

Компакт-диск с программным обеспечением

-

1 шт.

Паспорт

СП 141 0000 000 ПС

1 экз.

Руководство по эксплуатации

СП 141 0000 000 РЭ

1 экз.

Методика поверки

МП АПМ 46-20

1 экз.

Сведения о методах измерений

приведены в разделах «Работа с системой» и «Работа с программой» «Стенд тормозной силовой РТС СПЕКТ 221. СП 141 0000 000 РЭ. Руководство по эксплуатации»

Нормативные документы

ТУ 45.20.11 001 40966698 2020 Стенды тормозные силовые РТС СПЕКТ. Технические

условия.

Зарегистрировано поверок 4
Поверителей 1
Актуальность данных 06.12.2024
81752-21
Номер в ГРСИ РФ:
81752-21
Производитель / заявитель:
Общество с ограниченной ответственностью научно-производственная фирма "Спектрон" (ООО НПФ "Спектрон"), Самарская обл., г. Тольятти
Год регистрации:
2021
Cрок действия реестра:
20.05.2026
