| Номер в госреестре | 81753-21 |
| Наименование СИ | Резервуары стальные горизонтальные |
| Обозначение типа СИ | РГС |
| Изготовитель | Общество с ограниченной ответственностью Производственно-монтажная компания "Практик" (ООО ПМК "Практик"), г. Москва; Адрес производства: Тверская обл., Ржевский р-он, СП Победа, дер. Поволжье |
| Год регистрации | 2021 |
| Срок свидетельства | 20.05.2026 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные РГС (далее - резервуары) предназначены для измерения объема, хранения и отпуска нефтепродуктов.
Принцип действия резервуаров основан на измерении объема нефтепродуктов в зависимости от уровня его наполнения.
Резервуары представляют собой стальные, горизонтальные, цилиндрические, одностенные или двустенные емкости с плоскими днищами и горловиной, имеющие одну или более камер. Резервуар оборудован технологическими люками и приемо-раздаточными патрубками. Конструкция резервуаров предусматривает наземную и подземную установку. Конструкция резервуаров не позволяет наносить на них знак поверки.

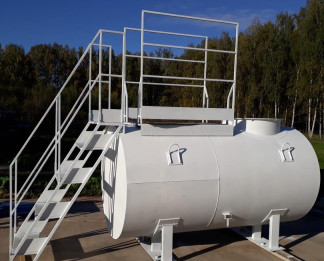

Общий вид резервуаров стальных горизонтальных РГС представлен на рисунке 1.
отсутствует
Таблица 1 - Метрологические и технические характеристики
| Наименование параметра | Тип резервуара | |||||||||
| РГС-4 | РГС-5 | РГС-6 | РГС-8 | РГС-10 | РГС-15 | РГС-20 | РГС-25 | РГС- 30 | РГС-50 | |
| Значение параметра | ||||||||||
| Номинальный объем, м3 | 4 | 5 | 6 | 8 | 10 | 15 | 20 | 25 | 30 | 50 |
| Количество камер, шт. | 1 | 1 | 1 | 1 | 1 или 2 | 1, 2 или 3 | 1, 2 или3 | 1, 2 или 3 | 1 или 2 | 1 или 2 |
| Вместимость камеры, м3 | 4 | 5 | 6 | 8 | 10 или 5+5 | 15, 5+10 или 5+5+5 | 20, 10+10 или 5+5+10 | 25, 5+20, 10+15 или 5+5+15 | 30 или 15+15 | 50 или 25+25 |
| Габаритные размеры, мм, не более: длина диаметр Масса, кг, не более | 4 500 2 000 1 400 | 4 500 2 150 1600 | 4 500 2 450 1 800 | 4 500 2 800 2 000 | 6 500 2 800 2 250 | 7 000 2 800 3 800 | 8 100 3 300 4 500 | 9 100 3 300 5 500 | 9 000 3 500 6 800 | 12 000 3 500 11 000 |
| Пределы допускаемой относительной погрешности определения вместимости, %, не более: | ±0,25 | |||||||||
| Рабочее давление, МПа, не более | 0,04 | |||||||||
| Условия эксплуатации: температура окружающей среды, °С относительная влажность воздуха при температуре окружающей среды +25 °С, %, не более | от - 60 до + 40 90 | |||||||||
наносится на титульный лист паспорта резервуара методом печати.
| Таблица 2 - Комплектность средства измерений | ||
| Наименование и условные обозначения | Обозначение | Количество |
| Резервуар стальной горизонтальный | РГС | 1 шт. |
| Руководство по эксплуатации | РГС-ХХ.00.000 РЭ | 1 шт. |
| Паспорт (формуляр) | РГС-ХХ.00.000 ПС | 1 экз. |
приведены в разделе II «Использование по назначению» руководства по эксплуатации РГС-ХХ.00.000 РЭ.
Приказ Росстандарта № 256 от 07.02.2018г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»
ТУ 3615-014-84820116-2019 «Резервуар стальной горизонтальный, тип РГС. Технические условия»
| Зарегистрировано поверок | 32 |
| Поверителей | 6 |
| Актуальность данных | 21.11.2024 |
