| Номер в госреестре | 81755-21 |
| Наименование СИ | Датчики давления |
| Обозначение типа СИ | ТЖИУ406-30 00 |
| Изготовитель | Федеральное Государственное Унитарное Предприятие "Всероссийский научно-исследовательский институт автоматики им. Н.Л. Духова" (ФГУП "ВНИИА"), г. Москва |
| Год регистрации | 2021 |
| Срок свидетельства | 20.05.2026 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики давления ТЖИУ406-3000 (далее по тексту - датчики) предназначены для измерений и непрерывного преобразования измеряемого давления (газа, пара, жидкости) в унифицированный выходной сигнал постоянного тока или (и) цифровой сигнал на базе HART-протокола.
Принцип действия датчиков основан на использовании тензорезистивного эффекта. Под воздействием давления в тензомодулях происходит деформация тензорезисторов, вызывающая изменение их сопротивлений, преобразуемое в электронном блоке датчика в цифровой код, функционально связанный с измеряемым давлением. Микропроцессор электронного блока корректирует цифровой код, компенсируя нелинейность передаточной функции тензомодуля и ее температурную зависимость. Скорректированный цифровой код передается на устройство, формирующее унифицированный аналоговый и/или цифровой выходной сигнал. Для визуализации результатов измерения датчики имеют жидкокристаллический, графический дисплей.
В состав датчиков входит блок фильтра помех (блок грозозащиты), предназначенный для защиты датчиков от электромагнитных помех большой энергии и радиочастотных помех.
Датчики ТЖИУ406-3000 имеют невзрывозащищенное и взрывозащищенное исполнение (виды взрывозащиты: взрывонепроницаемая оболочка и искробезопасная электрическая цепь «/»).
Датчики непрерывно проводят самодиагностику состояния и имеют возможность установки уровня токового сигнала оповещения об ошибке.
Датчики имеют электронное демпфирование выходного сигнала.
В зависимости от видов измеряемого давления, датчики имеют следующие обозначения:
ТЖИУ406ДИ-3000 - избыточное давление;
ТЖИУ406ДА-3000 - абсолютное давление;
ТЖИУ406ДД-3000 - разность давлений;
ТЖИУ406ДИВ-3000 - избыточное давление - разрежение;
ТЖИУ406ДВ-3000 - разрежение.
В зависимости от технических и метрологических характеристик, датчики могут иметь различные исполнения. Условное обозначение исполнения датчика приведено в виде буквенноцифрового кода и имеет структуру, расшифровка которой приведена в технической документации на датчики давления.
Знак поверки наносится в паспорт и/или в свидетельство о поверке.

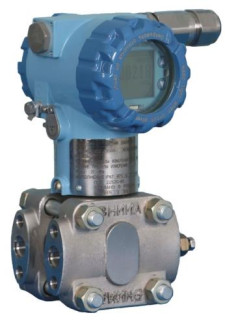

Рисунок 1 - общий вид датчиков давления типа ТЖИУ406-3000
Датчики типа ТЖИУ406-3000 имеют встроенное, метрологически значимое программное обеспечение (ПО) 326F47193. Данное ПО устанавливается в датчиках давления на заводе-изготовителе во время производственного цикла.
ПО встроено в микроконтроллер ДД (датчики давления) и предназначено:
- для управления работой всей электронной схемой ДД;
- для обеспечения компенсации погрешности нелинейности и температурной погрешности первичного преобразователя ДД;
- для обеспечения вывода измеренной величины или диагностических сообщений на встроенный жидкокристаллический индикатор (ЖКИ).
ПО использует калибровочную информацию, полученную в процессе калибровки ДД при его изготовлении, и хранящуюся в энергонезависимом постоянном запоминающем устройстве (ЭСППЗУ).
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 326F47193 |
| Номер версии (идентификационный номер) ПО | версия 1.х.х.х, не ниже 1.0.0.0 |
| Цифровой идентификатор ПО | - |
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014.
Основные метрологические и технические характеристики датчиков давления ТЖИУ406-3000 представлены в таблицах 2 - 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны измерений избыточного давления - от минимального диапазона измерений, кПа - до максимального диапазона, МПа | от 0 до 0,04 от 0 до 100 |
| Диапазоны измерений разности давлений - от минимального диапазона измерений, кПа - до максимального диапазона измерений, МПа | от 0 до 0,04 от 0 до 16 |
| Диапазоны измерений абсолютного давления - от минимального диапазона измерений, кПа - до максимального диапазона измерений, МПа | от 0 до 16 от 0 до 25 |
| Диапазоны измерений избыточного давления-разрежения - от минимального диапазона измерений, кПа - до максимального диапазона измерений, МПа | от -0,080 до 0,080 от -0,1 до 2,4 |
| Диапазоны измерений разрежения - от минимального диапазона измерений, кПа - до максимального диапазона измерений, МПа | от -0,16 до 0 от -100 до 0 |
| Минимальный шаг изменений диапазона измерений (верхнего и/или нижнего пределов измерений), для перенастраиваемых датчиков, % от максимального диапазона измерений 3) | 0,075 |
| Пределы допускаемой основной приведенной (от настроенного диапазона измерений) 3) погрешности у (в диапазоне температур окружающей среды от +21 до +25 °С), % | ±0,075;±0,10; ±0,15; ±0,25; ±0,50; ±1,00 |
| Вариация выходного сигнала, не более, %: - для датчиков с пределами допускаемой основной приведенной (от настроенного диапазона измерений) погрешности |уо|< ±0,15 % - для датчиков с пределами допускаемой основной приведенной (от настроенного диапазона измерений) погрешности |у0|> ±0,15 % | |Y0 | 0,5-|У0 | |
| Пределы допускаемой дополнительной приведенной (от настроенного диапазона измерений) погрешности вызванной влиянием изменения температуры окружающего воздуха, %/ 10 оС | ±0,075; ±0,100; ±0,150; ±0,125; ±0,250; ±0,500 |
| Пределы допускаемой дополнительной приведенной (от настроенного диапазона измерений) погрешности ур датчиков разности давлений, вызванной воздействием рабочего (статического) давления, % | . РР (Рв мах-Рн мах) 4) ± У0^Р ^ Р-Р ) мах в н |
| 1) В соответствии с заказом допускается изготовление датчиков с диапазонами измерений в других единицах измерения давления, допущенных к применению в РФ (мбар, бар, Па, кПа, мм рт. ст., кгс/см2, мм вод. ст., м вод. ст.) 2) Датчики могут быть настроены на нестандартные и смещенные диапазоны измерений. Стандартные диапазоны измерений указаны для данной модели в эксплуатационной документации и Руководстве по эксплуатации. 3) Допускается перенастройка диапазона измерений до 10:1 от верхнего предела измерений. | |
Продолжение таблицы 2 Примечания:
4) Рв - верхний предел измерения данной модели датчика (для датчика ДИВ верхний предел измерения избыточного давления), МПа.
Рн - нижний предел измерения данной модели датчика (для датчиков ДИ, ДА, ДВ, ДД равен нулю, для датчиков ДИВ численно равен верхнему пределу измерений разрежения и подставляется со знаком минус), МПа.
Рв мах - максимальный верхний предел измерения данной модели датчика (для датчика ДИВ максимальный верхний предел измерения избыточного давления), МПа.
Рн мах - максимальный нижний предел измерения данной модели датчика (для датчиков ДИ,
ДА, ДВ, ДД равен нулю, для датчиков ДИВ численно равен максимальному верхнему пределу измерения разрежения и подставляется со знаком минус), МПа.
Рр - рабочее избыточное давление, МПа.
Рмах - предельно допускаемое рабочее избыточное давление, МПа._
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Выходные сигналы: - аналоговый сигнал постоянного тока, мА - цифровой сигнал - цифровая индикация выходного сигнала в десятеричном коде | от 4 до 20; от 20 до 4 протокол HART на индикаторе жидкокристаллического графического дисплея |
| Электрическое питание, В 1) | от 9 до 48, от 11 до 48, от 13 до 48, от 15 до 48, от 9 до 28, от 11 до 28, от 13 до 28, от 15 до 28 |
| Условия эксплуатации: Температура окружающей среды для видов климатического исполнения по ГОСТ 15150-69, °С: - УХЛ1 - УХЛ3.1 - У2 - Относительная влажность окружающей среды, % | от -60 до +40; от -60 до +80 от +5 до +50; от +1 до +80 от -40 до +80; от -50 до +80 до 100 |
| Масса, кг, не более 1) | от 3,0 до 14,0 |
| Габаритные размеры, мм, не более: 1) - высота - ширина - длина | 261 262 131 |
| Назначенный срок службы, не менее, лет: | 16 |
| Средняя наработка датчика между отказами не менее, часов | 320000 |
| Степень защиты от проникновения пыли, посторонних тел и воды по ГОСТ 14254. | IP65/IP66/IP67 |
| Маркировка взрывозащищиты | «1Ех d IIB T6...T4 Gb X», «1Ех d IIB T5...T4 Gb X», «0Ex ia IIC T6...T4 Ga X», «0Ex ia IIC T5...T4 Ga X» |
| Примечание: 1) В зависимости от исполнения, конкретные значения приведены в Руководстве по эксплуатации. | |
наносится лазерным способом на прикрепленную к датчику табличку и типографским способом на титульный лист Руководства по эксплуатации.
Таблица 4 - комплектность средства измерений
| Наименование | Обозначение | Кол-во | Примечание |
| Датчик давления | ТЖИУ406ХХ-3000 | 1 шт. | В соответствии с заказом |
| Паспорт | ТЖИУ406233.ХХХПС | 1 экз. | |
| Свидетельство о поверке | 1 экз. | ||
| Руководство по эксплуатации | ТЖИУ406233.033РЭ | 1 экз. | На партию датчиков до 10 шт. |
| Методика поверки | МП 202-002-2021 | На партию датчиков до 10 шт. | |
| Комплект сменных деталей | 1 компл. | В соответствии с заказом | |
| Розетка или кабельный ввод | 1 шт. | В соответствии с заказом | |
| Комплект присоединительных частей | 1 компл. | В соответствии с заказом | |
| Комплект монтажных частей | 1 компл. | В соответствии с заказом |
приведены в п 1.4.2 Руководства по эксплуатации.
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическим аналоговыми выходными сигналами ГСП. Общие технические условия.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Государственная поверочная схема для средств измерений избыточного давления, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии № 1339 от 29.06.2018 г.
Приказ Федерального агентства по техническому регулированию и метрологии от 06 декабря 2019 г. № 2900 «Об утверждении государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 110-1 - 1107 Па».
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4 • 104 Па.
ТЖИУ.406233.033ТУ. Датчики давления ТЖИУ406-3000. Технические условия.
