| Номер в госреестре | 81758-21 |
| Наименование СИ | Термопреобразователи сопротивления |
| Обозначение типа СИ | A25CXR3-837647069/201 |
| Изготовитель | "Allmetra AG", Швейцария |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления A25CXR3-837647069/201 (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры подшипников внутри компрессора в составе объекта по производству дегидрирования пропана ООО «ЗСНХ» (Запсибнефтехим), г. Тобольск.
Принцип работы ТС основан на изменении электрического сопротивления термочувствительного элемента в зависимости от температуры окружающей среды.
Термопреобразователи конструктивно выполнены в виде тонкопленочного чувствительного элемента (ЧЭ) в защитном металлическом корпусе с присоединенными удлинительными проводами в тефлоновой оболочке. ЧЭ ТС имеет номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 (МЭК 60751).
После осуществления установки ТС на изделия, в составе которых они применяются, дальнейший демонтаж термопреобразователей невозможен в связи с их конструктивными особенностями и ограничением доступа к ТС.
Схема соединения внутренних проводов ЧЭ с ТС: 3-х проводная.

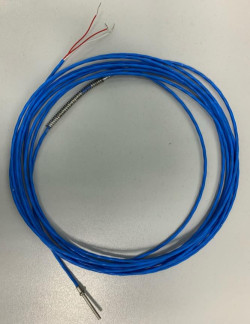

Фотография общего вида ТС представлена на рисунке 1.
Рисунок 1 - Термопреобразователь сопротивления A25CXR3-837647069/201
Пломбирование ТС не предусмотрено. Заводские номера нанесены на этикетки, прикрепленные к ТС. Конструкция термопреобразователей позволяет нанести знак поверки на корпус.
отсутствует.
Метрологические и основные технические характеристики ТС приведены в таблицах
1-2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -70 до +200 |
| Условное обозначение НСХ по ГОСТ 6651-2009 | Pt100 |
| Температурный коэффициент ТС а, °С-1 | 0,00385 |
| Номинальное значение сопротивления ТС при 0 °С (Ro), Ом | 100 |
| Класс допуска ТС по ГОСТ 6651-2009 | B |
| Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск) по ГОСТ 6651 -2009, °С | ±(0,3+0,005|ф, где И -абсолютное значение температуры, °C, без учета знака |
| Время термической реакции ТС90%, с | 13 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Электрическое сопротивление изоляции при температуре от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее | 100 |
| Общая длина ТС, мм | 5100 |
| Габаритные размеры корпуса ТС, мм | 02,5x24 |
| Масса ТС, г | 53 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от -70 до +200 95 |
| Назначенный срок службы, лет | 8 |
наносится на титульный лист паспорта (в правом верхнем углу) типографским способом.
Комплектность поставки ТС приведена в таблице 3.
Таблица 3
| Наименование | Обозначение | Количество |
| Т ермопреобразователь сопротивления | A25CXR3-837647069/201 | 5 шт. (* |
| Паспорт | - | 5 экз. |
| Примечание: (* Серийные номера ТС: 19073, 19074, 19075, 19076, 19077 | ||
приведены в разделе 7 паспорта.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация фирмы-изготовителя.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
