Номер в госреестре | 81762-21 |
Наименование СИ | Датчики силоизмерительные тензорезисторные |
Обозначение типа СИ | серии CL |
Изготовитель | Tokyo Measuring Instruments Laboratory Co., Ltd., Япония |
Год регистрации | 2021 |
Срок свидетельства | 20.05.2026 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Датчики силоизмерительные тензорезисторные серии CL (далее - датчики силы) предназначены для преобразования статических и изменяющихся усилий в измеряемую физическую величину, пропорционально измеряемому усилию под воздействием силы сжатия.
Принцип действия датчиков силы основан на преобразовании упругой деформации элемента, возникающей под действием приложенной нагрузки в аналоговый электрический сигнал, пропорционально измеряемому усилию под действием силы сжатия.

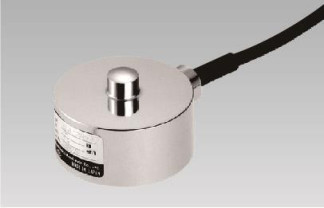

Конструктивно датчики силы выполнены в корпусе цилиндрической формы. Основным узлом датчика силы является упругий элемент, расположенный в корпусе и составляющий с ним единую деталь. На поверхность упругого измерительного элемента наклеены тензорезисторы, соединенные в мостовую электрическую цепь. Электрическая схема содержит элементы компенсации температурных воздействий на выходной сигнал.
Электрическое подсоединение к измерительным усилителям осуществляется через унифицированные электрические разъемы.
Конструкция корпуса датчиков силы обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.
На маркировочной табличке датчика, которая крепится на корпусе датчика указывается:
- тип;
- верхний предел измерений (ВПИ);
- номинальный выходной сигнал при ВПИ;
- заводской номер;
- предприятие-изготовитель.
Структура обозначения датчиков силы: CL[X]-[N][E], CL - серия по каталогу производителя, X- исполнение датчика силы по каталогу производителя:
A - миниатюрные, в герметичном корпусе;
G - низкопрофильные, в герметичном корпусе;
P - колонного типа;
U - заполненные инертным газом;
M - прецизионные, заполненные инертным газом;
J - прецизионные;
F - низкопрофильные, с плоской нагрузочной площадкой;
R - высокотемпературные;
C - с центральным отверстием, колонного типа;
L - для испытаний бетонных образцов;
H - для испытаний высокопрочных бетонных образцов.
N - верхний предел измерения, кН или МН (например, 5KN или 1MN); E - обозначение по каталогу производителя A, B или AH.
Знак поверки наносится на свидетельство о поверке.
отсутствует.
Таблица 1 - Метрологические характеристики
Тип | Нижний предел измерений, % от ВПИ | Верхний предел измерений, кН | Пределы допускаемой относительной погрешности измерений силы, % |
CLA | 1; 2; 5; 10; 20 | ± 0,2*; ± 0,5*; ± 1* | |
CLG | 10; 20; 50;100; 200 | ± 0,3*; ± 0,5*; ± 1* | |
CLP | 10; 20; 30; 50; 100; 200; 300; 500; 1000 | ± 0,2*; ± 0,5*; ± 1* | |
2000; 3000; 5000 | ± 0,24*; ± 0,5*; ± 1* | ||
CLU | 10 | 10; 20; 50; 100; 200; 500; 1000 | ± 0,2*; ± 0,5*; ± 1* |
CLM | 10; 20; 50; 100; 200; 500 | ± 0,15*; ± 0,3*; ± 0,5* | |
CLJ | 5; 10; 20; 30; 50; 100; 200; 300; 500; 1000 | ± 0,15*; ± 0,3*; ± 0,5* | |
2000; 3000; 5000 | ± 0,24*; ± 0,5* | ||
CLF | 500; 1000; 1500; 2000; 3000; 5000 | ± 0,5*; ± 1*; ± 2* | |
CLR | 1; 2; 5; 10; 20; 50; 100; 200 | ± 1*; ± 2* | |
CLC | 10 | 50; 100; 200; 300; 500; 1000; 2000; 3000; 5000 | ± 1*; ± 2* |
CLL | 500; 750; 1000 | ± 0,5*; ± 1*; ± 2* | |
CLH | 1000; 1500; 2000 | ± 0,5*; ± 1*; ± 2* | |
* Указаны в паспорте на датчик силы |
Таблица 2 - Основные технические характеристики
Наименование характеристики | Значение | ||||||||||
Тип | CLA | CLG | CLP | CLU | CLM | CLJ | CLF | CLR | CLC | CLL | CLH |
Значение выходного сигнала при ВПИ, мВ/В | от 1 до 5 | ||||||||||
Напряжение питания, В, не более | 15 | 15 | 20 | 20 | 20 | 15 | 20 | 20 | 20 | 20 | 20 |
Номинальное входное и выходное сопротивление, Ом | 350 | ||||||||||
Г абаритные размеры без выступающих частей, мм, не более - диаметр - высота | 54 33 | 127 50 | 200 345 | 170 190 | 187 110 | 290 580 | 320 135 | 127 46 | 265 320 | 220 155 | 220 155 |
Масса, кг, не более | 0,42 | 4,2 | 77 | 16,5 | 20 | 192 | 73 | 4 | 78 | 24 | 28,6 |
Условия эксплуатации: - температура окружающей среды, °С -относительная влажность, %, не более | от +15 до +25 80 |
наносится на титульные листы эксплуатационных документов типографским способом.
Таблица 3 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Датчик силоизмерительный тензорезисторный CL | - | 1 шт. |
Паспорт | - | 1 экз. |
Датчики силоизмерительные тензорезисторные серии CL. Методика поверки | МП 4.28.018-2020 | 1 экз. на партию |
приведены в разделе 1.3 паспорта на датчик силы.
Приказ Росстандарта № 2498 от 22.10.2019 г. «Об утверждении государственной поверочной схемы для средств измерений силы».
Техническая документация «Tokyo Measuring Instruments Laboratory Co., Ltd.», Япония
Зарегистрировано поверок | 14 |
Поверителей | 5 |
Актуальность данных | 17.11.2024 |
