| Номер в госреестре | 81763-21 |
| Наименование СИ | Анализаторы контактного угла оптические |
| Обозначение типа СИ | ACAM |
| Изготовитель | "Apex Instruments Co. Pvt. Ltd.", Индия |
| Год регистрации | 2021 |
| Срок свидетельства | 20.05.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы контактного угла оптические ACAM (далее - анализаторы) предназначены для измерений краевого угла смачивания (контактного угла) между жидкостью и твёрдой поверхностью.
Принцип действия анализаторов основан на фиксации изображения капли пробы жидкости, нанесенной на твердую поверхность исследуемого образца, и графическом методе измерения контактного угла (краевого угла смачивания) между жидкостью и твёрдой поверхностью.
Конструктивно анализаторы представляют собой модульную систему, состоящую из настраиваемого по трем осям предметного столика, электронного модуля дозирования пробы, источника света с регулируемой интенсивностью, видеоизмерительной системы со светосильным измерительного объективом и USB-камерой, главного блока управления.
Анализаторы выпускаются трех моделей: Acam - NSC, Acam - MSC, Acam - HSC, отличающиеся скоростью записи и разрешением ПЗС-матрицы видеоизмерительной системы, функциональностью и степенью автоматизации.

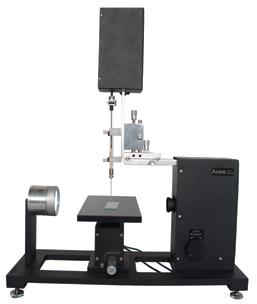

Общий вид средств измерений и обозначение места нанесения знака поверки представлены на рисунке 1.
в) модель Acam - HSC Рисунок 1 - Общий вид анализаторов контактного угла оптических ACAM Пломбирование анализаторов не предусмотрено.
Анализаторы оснащены программным обеспечением (ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.
Идентификационные данные ПО анализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ACAM |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значения для модели |
| Acam - NSC Acam - MSC Acam - HSC | |
| Диапазон измерений контактного угла, ° | от 0 до 180 |
| Пределы допускаемой абсолютной погрешности измерения контактного угла, ° | ± 0,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значения для модели | ||
| Acam - NSC | Acam - MSC | Acam - HSC | |
| Метод измерения контактного угла | Неподвижная капля | ||
| Г абаритные размеры предметного столика, мм, не более: - ширина - длина | 100 100 | ||
| Параметры видеоизмерительной системы: - максимальное разрешение ПЗС-матрицы, пикс - скорость записи, кадр/с | 744x480 75 | 1280x1024 200 | 648x488 500 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220 ± 22 50/60 | ||
| Потребляемая мощность, В А, не более | 100 | ||
| Габаритные размеры анализатора, мм, не более: - высота - ширина - длина | 800 370 760 | ||
| Масса, кг, не более | 22 | ||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +15 до +25 80 | ||
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор контактного угла оптический | Acam - NSC Acam - MSC Acam - HSC | 1 шт. |
| Комплект поверочных образцов оптического контактного угла | - | 1 шт. |
| Персональный компьютер | ПК | по заказу |
| Программное обеспечение | ACAM | 1 шт. |
| Руководство по эксплуатации | РЭ | 1 экз. |
| Методика поверки | МП 106-251-2019 | 1 экз. |
приведены в Руководстве по эксплуатации анализаторов в разделе «10 Измерение контактного угла».
Техническая документация фирмы «Apex Instruments Co. Pvt. Ltd.», Индия.
