Трансформаторы напряжения НКФ-220-58, 81765-21

Трансформаторы напряжения НКФ-220-58 (далее по тексту — трансформаторы напряжения), предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	81765-21
Наименование СИ	Трансформаторы напряжения
Обозначение типа СИ	НКФ-220-58
Изготовитель	Запорожский завод высоковольтной аппаратуры (ЗЗВА), Украина
Год регистрации	2021
МПИ (интервал между поверками)	4 года
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.

Трансформаторы напряжения состоят из магнитопровода, выполненного из электротехнической стали, первичных и вторичной обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформаторов напряжения в единую конструкцию. Активная часть трансформаторов напряжения находится в изоляционной покрышке, заполненной трансформаторным маслом и установленной на основание.

К трансформаторам данного типа относятся трансформаторы напряжения НКФ-220-58 зав.№№ 53892, 51677, 53880, 53927, 53939, 49089, 1101889, 1101869, 1101882, 1101890, 1101873, 1101877, 49111, 49115, 49116, 49102, 49103, 49110, 49081, 49086, 57492, 49049, 53859, 49082, 13352, 13290, 13337, 13335, 12931, 13323.

Нанесение знака поверки на трансформаторы не предусмотрено.

Общий вид трансформаторов представлен на рисунке 1.

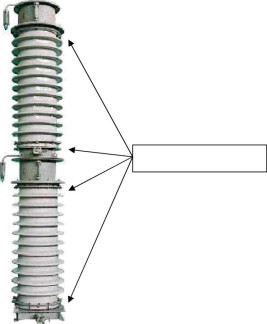

Рисунок 1 — Общий вид средства измерений и схема пломбировки от несанкционированного доступа

Место пломбировки

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальное напряжение первичной обмотки, кВ	150/V3, 154/V3, 220/V3
Номинальное напряжение вторичной обмотки, В	100/V3
Номинальная частота, Гц	50
Класс точности основной вторичной обмотки по ГОСТ 1983-2015	0,5
Номинальная мощность основной вторичной обмотки, ВА	400

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Длина, мм, не более	1050
Ширина, мм, не более	1050
Высота, мм, не более	3400
Масса, кг, не более	1290
Климатическое исполнение и категория размещения по ГОСТ 15150-69	У1

Знак утверждения типа

наносится на трансформатор методом наклейки и на паспорт типографским способом.

Комплектность

Таблица 3 - Комплектность трансформаторов

Наименование	Обозначение	Количество
Трансформаторы напряжения	НКФ-220-58	1 шт.
Паспорт	-	1 экз.
