| Номер в госреестре | 81769-21 |
| Наименование СИ | Датчики давления |
| Обозначение типа СИ | "Радон ВБ" |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие "Интор" (ООО НПП "Интор"), Ростовская обл., г. Новочеркасск |
| Год регистрации | 2021 |
| Срок свидетельства | 28.05.2026 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики давления «Радон ВБ» (далее - датчики) предназначены для измерений давления (абсолютного, избыточного и гидростатического (уровня)) нейтральных и агрессивных сред: жидкости, пара, газа, неагрессивных к титану ВТ9 и стали 12Х18Н10Т.
Принцип действия датчиков основан на тензорезистивном эффекте. Датчики конструктивно состоят из чувствительного элемента и электронного устройства, размещенных в одном корпусе.
Измеряемое давление воспринимается мембраной тензопреобразователя и преобразуется в деформацию тензочувствительного элемента, а затем в изменение электрического сопротивления тензорезисторов мостовой схемы.
Электронное устройство преобразует изменение электрических сопротивлений в унифицированный токовый выходной сигнал или цифровой сигнал на базе последовательного интерфейса RS-485 (Modbus) или цифровой сигнал на базе HART-протокола.
Датчики имеют исполнение с микропроцессорным преобразователем.
Датчики предназначены для работы в системах автоматического контроля, регулирования и управления технологическими процессами и обеспечивают непрерывное преобразование измеряемых величин в унифицированный токовый выходной сигнал 0-5 мА, 0-20 мА, 4-20 мА, в унифицированный выходной сигнал напряжения 0-10 В, 1-5 В и/или в цифровой сигнал.
Датчики предназначены для работы во взрывобезопасных (общепромышленное исполнение) и взрывоопасных условиях (взрывозащищенное исполнение).
Заводские номера наносятся на корпус датчиков с помощью лазерной гравировки. Нанесение знака поверки на корпус датчик не предусмотрено. Знак поверки наносится в паспорт датчика.
Обозначение исполнения датчиков в виде буквенно-цифрового кода имеет следующую структуру, расшифровка которой приведена в технической документации на датчики:
Радон ВБ x - ххх - х/х - х - ххх - х - хх - х - х
1 2 4 56 78 9 10 11
1 - наименование изделия;
2 - измеряемый параметр;
3 - исполнение;
4 - верхний предел измеряемого давления;
5 - исполнение корпуса;
6 - предельная рабочая температура окружающего воздуха;
7 - пределы допускаемой основной погрешности;
8 - код выходного сигнала;
9 - тип присоединительного штуцера;
10 - материал присоединительного штуцера;
11 - исполнение кабельного ввода.

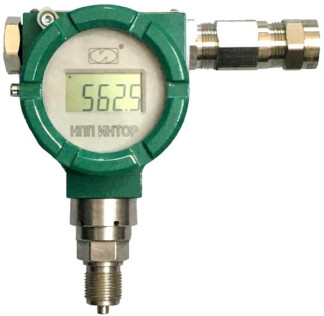

Общий вид датчиков представлен на рисунках 1 - 4. Пломбирование датчиков не предусмотрено.
Рисунок 3 - Общий вид датчиков давления Радон ВБ с разъемом ШР (2РМ)
Датчики давления имеют встроенное программное обеспечение (далее - ПО), используемое для вычисления значений давления (абсолютного, избыточного, гидростатического), расчета соответствующего аналогового выходного сигнала и передачи измерительной информации по протоколам HART или Modbus RTU. Внутренне ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Конструкция датчиков исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | dt.hex |
| Номер версии (идентификационный номер) ПО, не ниже | 3.5 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Таблица 1 - Метрологические характеристики датчиков
| Наименование характеристики | Значение |
| Верхние пределы измерения (ВПИ) давления: 1. абсолютное давление - кПа - МПа 2. избыточное - кПа - МПа 3. гидростатическое - кПа | 4; 6; 10; 16; 25; 40; 60; 100; 160; 250 0,4; 0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 10; 16; 25; 40; 60 4; 6; 10; 16; 25; 40; 60; 100; 160; 250 0,4; 0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 10; 16; 25; 40; 60 4,0; 6,0; 10; 25; 40; 60;100; 160; 250 |
| Пределы допускаемой основной приведенной к верхнему диапазону измерений погрешности, %(1) - с термокомпенсацией; - без термокомпенсации. | ±0,20; ±0,1 ±0,50 |
| Пределы допускаемой дополнительной приведенной к ВПИ давления погрешности от влияния температуры окружающего воздуха на каждые 10 °С, % | ±0,15 |
| 1) - в зависимости от комплектации датчика | |
Таблица 2 - Основные технические характеристики датчиков
| Наименование характеристики | Значение |
| Маркировка взрывозащиты | 1Ex db IIC T6 Gb, 1Ex ib IIC T6 Gb, 1 Ex db ib IIC T6 Gb |
| Рабочие условия эксплуатации: | |
| - температура окружающей среды, °С | от -10 до 85 |
| - относительная влажность, не более, % | 95 |
| - атмосферное давление, кПа | от 80 до 110 |
Продолжение таблицы 2
| Наименование характеристики | Значение |
| Выходной сигнал: - аналоговый в виде постоянного электрического тока, мА | 0 до 5; от 0 до 20; от 4 до 20 |
| - аналоговый в виде напряжение постоянного тока, В | от 0 до 10; от 1 до 5 |
| - цифровой сигнал | RS-485 (Modbus); UART (3В) |
| - цифровой сигнал на токовой петле | HART |
| Напряжение электропитания постоянного тока, В: - для выходных сигналов от 0 до 5 мА; от 0 до 20 мА; от 4 до 20 мА; от 0 до 10 В | от 12 до 36 |
| - для выходных сигналов от 1 до 5 В | от 12 до 30 |
| - для датчиков с исполнением Ех | от 12 до 24 |
| Потребляемый ток, мА, не более - для выходных сигналов 0-10 В | 10 |
| - для выходных сигналов 1-5 В | 10 |
| - для выходных сигналов RS485 (Modbus) | 50 |
| - для выходных сигналов UART (3В) | 4 |
| Потребляемая мощность, Вт, не более | 0,72 |
| Габаритные и присоединительные размеры, мм, не более: - ширина | 170 |
| - длина | 150 |
| - высота | 90 |
| Масса, кг, не более | 3 |
| Средний срок службы, лет, не менее | 12 |
| Средняя наработка на отказ, ч, не менее | 100000 |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP54, IP65, IP66, IP68 |
наносится на корпус датчиков с помощью лазерной гравировки и на эксплуатационную документацию типографским способом.
Комплектность датчиков приведена в таблице 3
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик давления «Радон ВБ» 1) | по заказу | 1 шт. |
| Руководство эксплуатации | 26.51.52-038-31636677-20 РЭ | 1 экз. 2) |
| Методика поверки | МП-228/10-2020 | 1 экз. |
| Паспорт | 26.51.52-038-31636677-20 ПС | 1 экз. |
| 1) - модификация по заказу потребителя 2) - допускается прилагать 1 экз. руководства по эксплуатации на партию из 10 датчиков, | ||
| поставляемых в один адрес | ||
Приведены в разделе 2.5 «Порядок работы» руководства по эксплуатации 26.51.52-038-31636677-20 РЭ
Приказ Федерального агентства по техническому регулированию и метрологии № 1339 от 29 июня 2018 г. «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
Приказ Федерального агентства по техническому регулированию и метрологии от 06 декабря
2019 г. № 2900 «Об утверждении государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 110-1 - 1107 Па»
26.51.52-038-31636677-20 ТУ Датчики давления «Радон ВБ» Техническая условия
| Зарегистрировано поверок | 869 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
