| Номер в госреестре | 81773-21 |
| Наименование СИ | Мерники технические 1-го класса вертикальные |
| Обозначение типа СИ | МТ-1кл |
| Изготовитель | Полтавский машиностроительный завод мясного оборудования, г. Полтава, УССР |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Мерники технические 1-го класса вертикальные МТ-1кл (далее - мерники) предназначены для измерения объёмного количества жидкости (спирта или водно-спиртовых растворов) методом слива и налива.
Принцип работы мерников основан на измерении объёма жидкости методом слива или
налива.
Мерники изготовлены из коррозионно-стойких материалов, не взаимодействующих с рабочей средой. Конструкция мерника обеспечивает достаточную жесткость, прочность и вместимость при длительной эксплуатации.
Конструктивно мерники представляют собой вертикальный сварной сосуд цилиндрической формы с коническим днищем и верхней крышкой. В крышке имеется люк для обслуживания мерника. На корпусе мерника расположены пробно-спускные краны служащие для отбора проб. В мерниках имеется патрубок для донного налива, а также переливной узел для аварийного перелива жидкости, который осуществляется через патрубок полного слива. Для измерения объёма, наблюдения за уровнем жидкости и контроля в мерниках предусмотрены смотровые окна. Заполнение мерника жидкостью до необходимого объёма производится через трубу для донного налива.
Мерники устанавливаются на опорах и с помощью домкратов, по ампуле уровня устанавливается в вертикальное положение. К мерникам данного типа относятся мерники МТ-1кл зав.№№ 270, 1117, 111, 92, 93.
Знак поверки наносится на свидетельство о поверке. Мерники пломбируют с нанесением знака поверки. Пломбы со знаком поверки наносятся на смотровые окна, крышку и фланцы мерника.

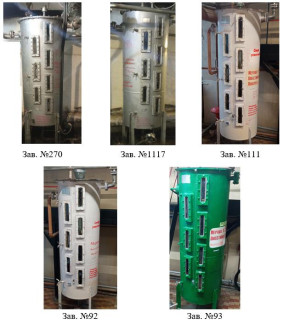

Общий вид мерников представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Зав. №92 Зав. №93
Рисунок 2 - Схема пломбировки мерников МТ-1кл, зав.№№ 270, 1117, 111, 92, 93 от несанкционированного доступа, обозначение места нанесения знака поверки
отсутствует.
Таблица 1 - Метрологические характеристики мерников МТ-1кл, зав.№№ 270, 1117, 111, 92, 93
| Наименование характеристики | Значение | ||||
| № 270 | № 1117 | № 111 | № 92 | № 93 | |
| Номинальная вместимость, дм3 | 755,0 | 752,0 | 750,0 | 750,0 | 747,0 |
| Пределы допускаемой относительной погрешности при температуре 20 °С, от номинального значения полной вместимости, % | ±0,2 | ||||
Таблица 2 - Технические характеристики мерников МТ-1кл, зав.№№ 270, 1117, 111, 92, 93
| Наименование характеристики | Значение | ||||
| № 270 | № 1117 | № 111 | № 92 | № 93 | |
| Габаритные размеры (Внутренний диаметр х Высота), мм, не более | 692х2618 | 692х2618 | 692х2618 | 692х2618 | 692х2618 |
| Условия эксплуатации: | |||||
| - температура окружающего воздуха, °С | от +10 до +30 | ||||
| - относительная влажность, % | от 30 до 80 | ||||
| атмосферное давление, кПа | от 84 до 106 | ||||
наносится на маркировочную табличку, прикрепленную к корпусу мерника, и на паспорт. Способ нанесения знака на табличку - гравировка. На паспорт типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Мерник технический 1 -го класса вертикальный МТ-1кл | МТ-1кл, зав.№ 270 | 1 шт. |
| Мерник технический 1 -го класса вертикальный МТ-1кл | МТ-1кл, зав.№ 1117 | 1 шт. |
| Мерник технический 1 -го класса вертикальный МТ-1кл | МТ-1кл, зав.№ 111 | 1 шт. |
| Мерник технический 1 -го класса вертикальный МТ-1кл | МТ-1кл, зав.№ 92 | 1 шт. |
| Мерник технический 1 -го класса вертикальный МТ-1кл | МТ-1кл, зав.№ 93 | 1 шт. |
| Паспорт | 270 ПС | 1 шт. |
| Паспорт | 1117 ПС | 1 шт. |
| Паспорт | 111 ПС | 1 шт. |
| Паспорт | 92 ПС | 1 шт. |
| Паспорт | 93 ПС | 1 шт. |
приведены в разделе 3 «Порядок работы» паспорта 270 ПС, 1117 ПС, 111 ПС, 92 ПС, 93 ПС.
Нормативные документы, устанавливающие требования к мерникам техническим 1-го класса вертикальным МТ-1кл
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
| Зарегистрировано поверок | 12 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
