| Номер в госреестре | 81782-21 |
| Наименование СИ | Весы неавтоматического действия |
| Обозначение типа СИ | МT4 |
| Изготовитель | Fimi S.P.A., Италия |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы неавтоматического действия МТ4 (далее - весы) предназначены для измерений массы различных грузов в режиме статического взвешивания.
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчиков), возникающей под действием силы тяжести взвешиваемого груза, в аналоговые электрические сигналы. Аналоговые электрические сигналы с датчиков суммируются и поступают в индикатор, где сигнал и преобразуется в цифровой код. Результаты взвешивания массы индицируются на дисплее, расположенном вместе с функциональными клавишами на передней панели индикатора.
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ), грузопередающего устройства, весоизмерительного устройства, включающего в себя датчики и соединительную коробку, а также индикатор. Дополнительно весы имеют возможность подключения принтера для печати показаний взвешивания.
В состав весов входят четыре датчика весоизмерительных SLC611 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 70202-18).
В весах используется индикатор IND570, изготовленный фирмой «Mettler-Toledo GmbH», Швейцария.
Весы снабжены следующими устройствами:
- автоматическое устройство установки на нуль;
- полуавтоматическое устройство установки на нуль;
- устройство первоначальной установки на нуль;
- устройство слежения за нулем;
- устройство тарирования (выборки массы тары).
Терминология и обозначения характеристик весов гармонизированы с требованиями ГОСТ OILM R-76-1-2011.
К весам данного типа относятся весы неавтоматического действия МТ4 с заводским номером № B916528481. Заводской номер наносится на маркировочные таблички, расположенные на ГПУ с боковой стороны и на корпусе индикатора.

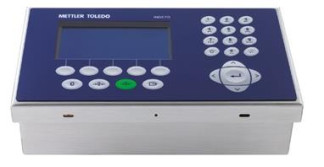

Общий вид ГПУ весов представлен на рисунке 1 , общий вид индикатора весов - на рисунке 2.
ООО
ООО
ООО
ООО
Схема пломбирования весов от несанкционированного доступа к местам настройки (регулировки) приведена на рисунке 3. Способ ограничения доступа к местам настройки (регулировки) - пломба с нанесением знака поверки.
На ГПУ с боковой стороны и на корпусе индикатора должны быть прикреплены маркировочные таблички, содержащие следующую информацию:
- обозначение весов;
- наименование изготовителя;
- максимальная нагрузка (Max);
- минимальная нагрузка (Min);
- действительная цена деления (шкалы) (d) и поверочный интервал (e);
- заводской номер весов;
- знак утверждения типа.
Програмёмное обеспечение
Идентификационным признаком программного обеспечения (далее - ПО) служит номер версии, который доступен для просмотра в меню весов.
ПО является метрологически значимым.
ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер (без нарушения пломб, расположение которых приведено на рисунке 3).
Применяемые в весах интерфейсы RS-232/422/485, USB, Ethernet не позволяют вводить в весы команды или данные, предназначенные или используемые для отображения данных, которые ясно не определены и ошибочно могут быть приняты за результат взвешивания, для фальсификации отображаемых, обработанных или сохраненных результатов измерений, для юстировки (регулировки чувствительности) или изменения любого параметра юстировки.
Уровень защиты от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» в соответствии с рекомендациями Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) | 30101168 1.00.0006 |
| Цифровой идентификатор ПО | - |
Основные метрологические характеристики весов (значения максимальной нагрузки (Max), минимальной нагрузки (Min), поверочного интервала (e), действительной цены деления (шкалы) (d), числа поверочных интервалов (n), а также пределы допускаемой абсолютной погрешности при поверке (mpe)) приведены в таблице 2, остальные метрологические характеристики - в таблице 3, основные технические характеристики - в таблице 4.
Таблица 2 - Метрологические характеристики
| Обозначение весов | Min, т | Max, т | г к ^e и d | n | Интервалы взвешивания, т | mpe, кг |
| МТ4 | 0,4 | 40 | 20 | 2000 | от 0,4 до 10 включ. св. 10 до 40 включ. | ±10 ±20 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при поверке (mpe).
Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто.
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Показания индикации массы, кг, не более | Мах + 9е |
| Диапазон установки на нуль и слежения за нулём, % от Max, не более | 4 |
| Диапазон первоначальной установки на нуль, % от Max, не более | 20 |
| Верхняя граница диапазона устройства выборки массы тары (Т"), кг | 100 % от Max |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры сетевого питания (через адаптер): - напряжение переменного тока, В - частота, Гц | от 187 до 242 от 49 до 51 |
| Диапазон рабочей температуры для ГПУ весов, °C | от -10 до +40 |
| Особый диапазон рабочей температуры для индикатора весов, X | от +15 до +25 |
| Габаритные размеры ГПУ весов (длинахширинахвысота), мм | 2370х1820х1100 |
| Габаритные размеры индикатора весов (длинахширинахвысота), мм | 265х167х192 |
| Масса индикатора весов, кг | 3,5 |
наносится любым технологическим способом на маркировочные таблички, закрепленные на корпусе индикатора и с боковой стороны ГПУ, и типографским способом на титульный лист руководства по эксплуатации.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы неавтоматического действия МТ4 | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе «ПОРЯДОК РАБОТЫ» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к весам неавтоматического действия МТ4
Приказ Федерального агентства по техническому регулированию и метрологии от 29.12.2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»
