| Номер в госреестре | 81783-21 |
| Наименование СИ | Измерители частоты щитовые |
| Обозначение типа СИ | FREQUENCY METER |
| Изготовитель | "FRER s.r.l", Италия |
| Год регистрации | 2021 |
| Срок свидетельства | 28.05.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители частоты щитовые FREQUENCY METER (далее - измерители) предназначены для измерений частоты переменного тока.
Принцип действия измерителей основан на отклонении стрелки при взаимодействии магнитного поля и напряжения измеряемой частоты с подвижным сердечником.
Конструктивно измерители выполнены в пластмассовом корпусе со стрелочным индикатором. Конструкция измерителей рассчитана для крепления на щитовые панели с помощью резьбовых соединений.
Измерители имеют механическую корректировку начального положения стрелки индикатора относительно нулевой отметки и рассчитаны на перпендикулярное расположение измерительной шкалы относительно поверхности Земли.
Измерители выпускаются в модификациях, отличающихся углом отклонения стрелки индикатора, габаритными размерами, номинальным значением входного напряжения переменного тока и диапазоном измерений.
Структура условного обозначения модификаций измерителей:
FREQUENCY METER Y1Y2Y3Y4
Код, отвечающий за номинальное значение входного напряжения переменного тока:
XSQ - Номинальное значение входного напряжения переменного тока от 57,7 до 440 В._
Код, отвечающий за диапазон измерений частоты:
455 - от 45 до 55 Гц;
465 - от 45 до 65 Гц;
565 - от 55 до 65 Гц;
340 - от 360 до 440 Гц.
Код, отвечающий за габаритные размеры:
48FPX - 48^48x61 мм;
72FPX - 72x72x61 мм;
96FPX - 96x96x61 мм;
_14FPX - 144x144x61 мм._
Код, отвечающий за угол отклонения стрелки:
А - измерители с углом отклонения стрелки индикатора 240°;
F - измерители с углом отклонения стрелки индикатора
_90°___
Обозначение типа (в наименовании модификации не
_указывается)_
Наклейка с заводским номером в виде цифрового кода наносится на корпус измерителей.
Общий вид измерителей представлен на рисунках 1 и 2. Нанесение знака поверки на измерители не предусмотрено.
Пломбирование измерителей не предусмотрено.

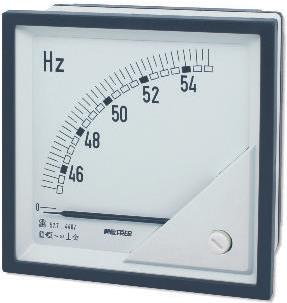

Рисунок 1 - Общий вид измерителей модификаций FY2Y3Y4
отсутствует.
Таблица 1 - Метрологические характеристики измерителей
| Наименование характеристики | Значение |
| Диапазон измерений частоты переменного тока, Гц: - для модификаций Y1Y2455Y4 - для модификаций Y1Y2465Y4 - для модификаций Y1Y2565Y4 - для модификаций Y1Y234OY4 | от 45 до 55 от 45 до 65 от 55 до 65 от 360 до 440 |
| Пределы допускаемой приведенной к верхнему пределу диапазона измерений основной погрешности измерений частоты переменного тока у, % | ±0,5 |
| Пределы допускаемой приведенной к верхнему пределу диапазона измерений дополнительной погрешности измерений частоты переменного тока, вызванной изменением температуры окружающей среды от нормальных условий измерений на каждый 1 °С, % | ±0,005 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от +21 до +25 от 40 до 60 |
| Вариация показаний, % | IyI |
| Время установления показаний, с, не более | 3 |
Таблица 2 - Основные технические характеристики измерителей
| Наименование характеристики | Значение |
| Диапазон входного напряжения переменного тока, В | от 57,7 до 440 |
| Допускаемое отклонение входного напряжения от нижней и верхней границы выходного сигнала, %, не более | ±15 |
| Напряжение испытания изоляции с частотой 50 Гц и длительностью 1 мин, кВ | 2 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от -25 до +50 от 5 до 95 |
| Габаритные размеры, (высотахширинахглубина), мм, не более: - для модификаций Y148FPXY3Y4 - для модификаций Y172FPXY3Y4 - для модификаций Y196FPXY3Y4 - для модификаций Y1I4FPXY3Y4 | 48х48х61 72х72х61 96х96х61 144х144х61 |
| Масса, кг | от 0,15 до 0,55 |
| Средняя наработка на отказ, ч | 150000 |
| Средний срок службы, лет | 20 |
наносится типографским способом на титульный лист паспорта и этикетку с техническими характеристиками на корпусе измерителя.
Таблица 3 - Комплектность измерителей
| Наименование | Обозначение | Количество |
| Измеритель частоты щитовой FREQUENCY METER | - | 1 шт. |
| Паспорт | 422460 | 1 экз. |
| Комплект крепежей | - | 1 шт. |
| Защитная задняя крышка | - | 1 шт. |
| Упаковочная коробка | - | 1 шт. |
приведены в разделе «Методы измерений» паспорта.
Нормативные документы, устанавливающие требования к измерителям частоты щитовым FREQUENCY METER
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
ГОСТ 30012.1-2002 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей»
