| Номер в госреестре | 81785-21 |
| Наименование СИ | Расходомеры турбинные |
| Обозначение типа СИ | NuFlo |
| Изготовитель | Cameron Technologies US LLC, США |
| Год регистрации | 2021 |
| Срок свидетельства | 28.05.2026 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры турбинные NuFlo (далее расходомеры) предназначены для измерения объемного расхода и объема жидкости.
Принцип действия расходомеров основан на преобразовании поступательного движения потока жидкости во вращательное движение турбины, скорость вращения которой пропорциональна расходу измеряемой среды. Частота вращения турбины преобразуется в последовательность электрических импульсов с помощью электромагнитного датчика, установленного на корпусе первичного преобразователя (далее 1111). На основе измерения частоты и количества импульсов, генерируемых ПП, вторичный преобразователь (далее ВП) рассчитывает объемный расход и объем прошедшей через ПП жидкости.
Расходомеры состоят из ПП, представляющего из себя корпус в виде отрезка трубы, в котором размещен ротор с лопатками, установленный на подшипниках. До и после ротора с лопатками установлены стабилизаторы потока. Снаружи в корпус ПП в области турбины вкручен электромагнитный датчик, не имеющий контакта с измеряемой средой. Сигналы с ПП поступают на ВП, где происходит обработка, вычисление и индикация информации о расходе и накопленном объеме. В зависимости от модификации ВП, измерительная информация может передаваться по:
- аналоговому выходу 4-20 мА;
- пассивному частотно-импульсному выходу;
- цифровому выходу RS-485.
Расходомеры выпускаются в различных модификациях, отличающихся метрологическими характеристиками, конструкцией и способом соединения ПП с трубопроводом.
По способу соединения ПП с трубопроводом расходомеры могут быть:
- с резьбовым концевым соединением;
- с фланцевым концевым соединением;
- концевое соединение бессварное Victaulic;
- концевое соединение на основе штуцера типа 1502 WECO;
- концевое соединение EZ-IN (межфланцевое).
Конструктивно расходомеры могут различаться по способу соединения ВП с ПП:
- интегральное исполнение (ВП жестко закреплен на ПП);
- раздельное исполнение (ВП соединен с ПП кабелем).
ВП имеют следующие модификации:
- MC-II - может иметь как интегральное, так и раздельное исполнение, с питанием от аккумуляторной батареи;
- MC-III EXP - может иметь как интегральное, так и раздельное исполнение во взрывозащищенном корпусе, с питанием от аккумуляторной батарей или от внешнего источника питания;
- MC-III WP - может иметь как интегральное, так и раздельное исполнение, с питанием от аккумуляторной батарей или от внешнего источника питания;
- MC-III Panel Mount - имеет только раздельное исполнение, предназначенное для крепления в отверстие панели, с питанием от аккумуляторной батарей или от внешнего источника питания.

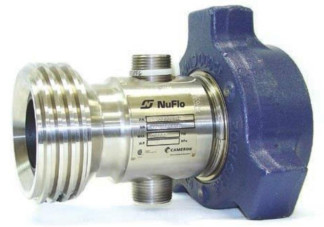

Внешний вид расходомеров представлен на рисунках 1 и 2.
в)
г)
е)
Пломбирование расходомеров турбинных NuFlo не предусмотрено.
Программное обеспечение (далее - ПО) не разделено на метрологически значимую часть и метрологически незначимую часть. ПО является встроенным в энергонезависимую память. ПО выполняет функции обработки измерительной информации, отображения измерительной информации на ЖК дисплее, а также преобразования ее в нормированные сигналы (токовые, цифровые, частотно-импульсные).
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| ВП: MC-II | ВП: MC-III EXP; MC-III WP; MC-III Panel Mount | |
| Идентификационное наименование ПО | - | - |
| Номер версии (идентификационный номер) ПО, не ниже | 1.50 | 2.03 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |||||||||
| Диаметр условного прохода, мм | 10 | 15 | 20 | 25 | 40 | 50 | 80 | 100 | 150 | 200 |
| Минимальный расход, Qmin, м3/ч | 0,068 | 0,17 | 0,45 0,681) | 1,14 | 3,41 | 9,09 | 18,16 | 22,71 | 56,78 | 79,49 |
| Максимальный расход, Qmax м3/ч | 0,68 | 1,70 | 3,41 6,811) | 11,36 | 40,88 | 90,85 | 181,66 | 272,55 | 567,82 | 794,94 |
| Пределы допускаемой относительной погрешности при измерении объема и объемного расхода, %2) | ±1,0; ±2,0 | ±0,5; ±1,0 | ||||||||
| 1) Зависит от исполнения 2) Зависит от исполнения. Стандартное исполнение: ±1,0 %. Промышленное исполнение: ±0,5 %. Для расходомеров с диаметром условного прохода 10 мм - стандартное исполнение: ±2,0 %; промышленное исполнение: ±1,0 % | ||||||||||
Таблица 3 - Основные технические характеристики ПП
| Наименование характеристики | Значение |
| Максимальное рабочее давление, МПа, не более1-* | 17,2; 42,5; 51,7; 103 |
| Температура измеряемой жидкости, °С | от -55 до +232 |
| Потеря давления измеряемой среды | 0,152 |
| на максимальном расходе, МПа, не более | |
| Габаритные размеры, мм, не более: - длина | 550 |
| - ширина | 550 |
| - высота | 508 |
| Масса, кг, не более | 400 |
| Условия эксплуатации: - температура окружающей среды, °С | от -55 до +71 |
| - относительная влажность воздуха при 25 °С, %, не более | 80 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| 1) Зависит от способа соединения ПП с трубопроводом | |
Таблица 4 - Основные технические характеристики ВП
| Наименование характеристики | Значение | |||
| Модификация | MC-II | MC-III EXP | MC-III Panel Mount | MC-III WP |
| Параметры электрического питания: | ||||
| - напряжение постоянного тока | ||||
| аккумуляторной батареи, В | 3,6 | 3,6 | ||
| - напряжение постоянного тока | ||||
| внешнего источника питания, В | - | от 6 до 30 | ||
| - напряжение постоянного тока | ||||
| при подаче питания по токовой петле, В | - | от 8 до 30 | ||
| Потребляемая мощность, Вт, не более | 5 | |||
| Габаритные размеры, мм, не более: | ||||
| - длина | 186 | 145 | 101 | 176 |
| - ширина | 101 | 127 | 72 | 108 |
| - высота | 319 | 237 | 101 | 166 |
| Масса, кг, не более | 5 | |||
| Условия эксплуатации ВП: | ||||
| - температура окружающей среды, °С | от -40 до +60 | от -40 до +70 | от -40 до +70 | от -40 до +70 |
| - | от -18 до +551) | - | от -18 до +551) | |
| - относительная влажность воздуха при | ||||
| 25 °С, %, не более | 90 | 90 | 90 | 90 |
| - атмосферное давление, кПа | от 84,0 до 106,7 | от 84,0 до 106,7 | от 84,0 до 106,7 | от 84,0 до 106,7 |
| Средний срок службы, лет | 10 | |||
| Средняя наработка на отказ, ч | 100000 | |||
| Маркировка взрывозащиты | 0Ex ia IIC T4 Ga | 1Ex d II T6 Gb X | - | - |
| 1) Зависит от вида электролита в аккумуляторной батарее | ||||
наносится на шильдик расходомеров в виде наклейки, а также на титульный лист руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Расходомер турбинный NuFlo | 1 шт. | |
| Монтажный комплект | 1 шт. | |
| Паспорт | 1экз. | |
| Руководство по эксплуатации | 1экз. | |
| Методика поверки | МП 208-040-2020 | 1экз. |
приведены в пунктах 6.1.4 и 6.3.4 руководства по эксплуатации.
Нормативные документы, устанавливающие требования к расходомерам турбинным NuFlo
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
Техническая документация фирмы «Cameron Technologies US» LLC, США
