| Номер в госреестре | 81786-21 |
| Наименование СИ | Твердомеры Виккерса |
| Обозначение типа СИ | NanoScan-HV |
| Изготовитель | Федеральное государственное бюджетное научное учреждение "Технологический институт сверхтвердых и новых углеродных материалов" (ФГБНУ ТИСНУМ), г. Москва, г. Троицк |
| Год регистрации | 2021 |
| Срок свидетельства | 28.05.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Твердомеры Виккерса NanoScan-HV (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007.
Принцип действия твердомеров основан на статическом вдавливании наконечника -алмазной пирамиды Виккерса с последующим измерением длин диагоналей восстановленного отпечатка.
Конструктивно твердомеры состоят из устройства приложения нагрузки и измерительного устройства.

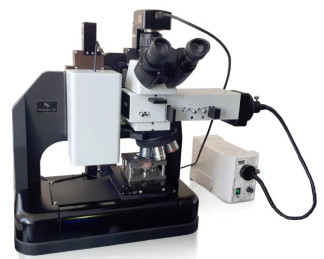

Общий вид твердомеров с указанием места нанесения знака утверждения типа приведён на рисунке 1.
Пломбирование твердомеров не предусмотрено.
Нанесение знака поверки на корпус средства измерений не предусмотрено.
Программное обеспечение ( далее - ПО) твердомеров используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | NanoScan Device |
| Номер версии (идентификационный номер) ПО | не ниже v 200 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Таблица 2 - Диапазоны измерений твердости по шкалам Виккерса
| Шкала Виккерса | Диапазон измерений твердости, HV |
| HV 0,01; HV 0,025 | от 50 до 350 |
| HV 0,05 | от 50 до 500 |
| HV 0,1 | от 50 до 850 |
| HV 0,2; HV 0,3 | от 50 до 1000 |
| HV 0,5; HV 1; HV 2; HV 5; HV 10; HV 20; HV 30 | от 50 до 1500 |
Пределы допускаемой абсолютной погрешности твердомеров по шкалам Виккерса приведены в таблице 3.
Таблица 3 - Мет
дологические характеристики твердомеров
| Обозначение | Интервал измерений твёрдости | HV | |||||||
| шкалы | от 50 до | 5 2 8 | 5 7 8 | св. 225 | св. 275 | св. 325 | св. 375 | св. 425 | св. 475 |
| твёрдости | 125 | до 175 | 5 225 8 | 5 275 а | до 325 | до 375 | до 425 | до 475 | 5 2 5 8 |
| включ. | включ. | включ. | включ. | включ. | включ. | включ. | включ. | включ. | |
| Пределы допускаемой абсолютной погрешности твердомеров, HV, (±) | |||||||||
| HV0,01 | 10 | 15 | 20 | 20 | 27 | 35 | - | - | - |
| HV0,025 | 10 | 15 | 20 | 20 | 27 | 35 | - | - | - |
| HV 0,05 | 8 | 14 | 20 | 20 | 27 | 35 | 40 | 50 | - |
| HV 0,1 | 6 | 11 | 16 | 20 | 27 | 35 | 40 | 50 | 50 |
| HV 0,2 | 4 | 8 | 12 | 18 | 24 | 30 | 36 | 43 | 50 |
| HV0,3 | 4 | 7 | 10 | 14 | 18 | 23 | 28 | 34 | 40 |
| HV0,5 | 3 | 7 | 10 | 13 | 15 | 19 | 24 | 27 | 30 |
| HV1 | 3 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | 25 |
| HV2 | 3 | 5 | 6 | 8 | 9 | 12 | 16 | 18 | 20 |
| HV5 | 3 | 5 | 6 | 8 | 9 | 11 | 12 | 14 | 15 |
| HV10; HV20 | 3 | 5 | 6 | 8 | 9 | 11 | 12 | 14 | 15 |
| HV30 | 3 | 5 | 6 | 6 | 6 | 7 | 8 | 9 | 10 |
| Обозначение шкалы твёрдости | нтервал измерений твёрдости H | V | ||||||||
| св. 525 цо 575 включ. | св. 575 до 625 включ. | св. 625 до 675 включ. | св. 675 до 725 включ. | св. 725 до 775 включ. | св. 775 до 825 включ. | св. 825 до 875 включ. | св. 875 до 925 включ. | св. 925 до 1075 включ. | св. 1075 до 1500 включ. | |
| П | ределы допускаемой абсолютной погрешности твердомеров, HV, (±) | |||||||||
| HV 0,1 | 58 | 66 | 72 | 77 | 86 | 96 | 102 | - | - | - |
| HV 0,2 | 58 | 66 | 72 | 77 | 86 | 96 | 102 | 108 | 110 | - |
| HV0,3 | 47 | 54 | 62 | 70 | 75 | 80 | 89 | 99 | 110 | - |
| HV0,5 | 36 | 42 | 46 | 49 | 56 | 64 | 68 | 72 | 90 | 142 |
| HV1 | 28 | 30 | 32 | 35 | 42 | 48 | 51 | 54 | 60 | 77 |
| HV2 | 22 | 24 | 26 | 28 | 30 | 32 | 38 | 45 | 50 | 77 |
| HV5 | 17 | 18 | 20 | 21 | 23 | 24 | 26 | 27 | 40 | 52 |
| HV10; HV20 | 17 | 18 | 20 | 21 | 23 | 24 | 26 | 27 | 30 | 39 |
| HV30 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 20 | 26 |
| П р и м е ч а н и е - Метрологические характеристики действительны для 5 измерений | ||||||||||
Таблица 4 - Основные технические характеристики твердомеров
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации температура окружающего воздуха, °С относительная влажность окружающего воздуха, %, не более | от +15 до +35 80 |
| Параметры электропитания напряжение переменного тока частотой 50 Гц, В | от 207 до 253 |
| Габаритные размеры, мм, не более длина ширина высота | 700 400 550 |
| Масса, кг, не более | 100 |
| Пределы допускаемого относительного отклонения испытательных нагрузок, % 0,098 Н; 0,245 Н; 0,490 Н; 0,981 Н 1,961 Н; 2,942 Н; 4,903 Н; 9,807 Н; 19,61 Н; 49,03 Н; 98,07 Н; 196,1 Н; 294,2 Н | ±1,5 ±1,0 |
наносится на фирменный шильдик, закрепленный на корпусе твердомера, и на титульный лист руководства по эксплуатации типографским или иным способом.
Таблица 5 - Комплектность твердомера
| Наименование | Обозначение | Количество |
| Твердомер Виккерса | NanoScan-HV | 1 шт. |
| Персональный компьютер | - | 1 шт. |
| Руководство по эксплуатации | NanoScan-HV - 01 РЭ | 1 экз. |
| Методика поверки | NanoScan-HV - 01 МП | 1 экз. |
| Паспорт | NanoScan-HV - 01 ПС | 1 экз. |
приведены в руководстве по эксплуатации NanoScan-HV - 01 РЭ «Твердомеры Виккерса NanoScan-HV. Руководство по эксплуатации», глава 6.
ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1 Метод измерения
ГОСТ 8.063-2012 ГСИ. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса
НУМК.404176.001 ТУ «Твердомер Виккерса NanoScan-HV . Технические условия»
| Зарегистрировано поверок | 8 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
