| Номер в госреестре | 81787-21 |
| Наименование СИ | Машина испытательная |
| Обозначение типа СИ | UT-05-2000 |
| Изготовитель | ITW India Private Limited (BISS Division), Индия |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машина испытательная UT-05-2000 (далее - машина) предназначена для измерений силы и крутящего момента силы при испытаниях на растяжение, сжатие, скручивание в режимах статических и циклических испытаний.
Принцип действия машины основан на преобразовании тензометрическими датчиками силы нагрузки и крутящего момента силы, приложенных к испытываемому образцу, в электрический сигнал, изменяющийся пропорционально этой нагрузке.
Конструктивно машина состоит из основания, на котором закреплены нагружающая рама и направляющие колонны с подвижной и неподвижной траверсами, с расположенными на них захватами для образцов, гидравлического привода подвижной траверсы, гидростанции гидропривода, датчика силы, датчика крутящего момента силы, системы измерения и управления.
Испытываемый образец закрепляется в захватах подвижной и неподвижной траверсы. Нагрузка, прикладываемая к испытываемому образцу, измеряется датчиком силы и датчиком крутящего момента силы.
Нанесение знака поверки на средство измерений не предусмотрено.

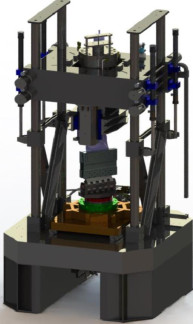

Общий вид машины испытательной UT-05-2000 приведен на рисунке 1.
ОПЛОМБИРОВАНО!
АГТП
E3ISS
Общий вид пломбировочной наклейки приведен на рисунке 2.
НЕ ВСКРЫВАТЬ!
при попытке вскрытия нарушается UjsnxrHocib пломбы
Рисунок 2 - Общий вид пломбировочной наклейки
Программное обеспечение (далее - ПО) «TestBuider» разработано специально для машины и служит для управления ее функциональными возможностями, а также для обработки и отображения результатов измерений.
Программное обеспечение защищено от несанкционированного доступа ключом электронной защиты. Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | «TestBuider» |
| Номер версии (идентификационный номер) ПО | не ниже V5.0 |
| Цифровой идентификатор ПО | dedf7346 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики машины испытательной UT-5-2000
| Наименование характеристики | Значение |
| Диапазон измерений силы, кН | от 20 до 2000 |
| Диапазон измерений крутящего момента силы, Нм | от 2000 до 20 000 |
| Пределы допускаемой относительной погрешности измерений силы, % | ±1 |
| Пределы допускаемой относительной погрешности измерений крутящего момента силы, % | ±1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон перемещения траверсы, мм | от 0 до 200 |
| Диапазон вращения нижнего захвата, ° 1) | от -50 до +50 |
| Диапазон перемещения нижнего захвата, мм | от 0 до 100 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, не более - напряжение питания переменного тока, В - частота питающего напряжения, Гц | от +15 до +35 80 230±20 /400±40 50±1 |
Продолжение таблицы 3
| Габаритные размеры, мм, не более: | |
| - длина | 2500 |
| - ширина | 2500 |
| Лист № 3 | |
| Всего листов 3 | |
| - высота | 5950 |
| Масса ,кг, не более | 36000 |
| 1) - указан диапазон относительно нуля в положительном и отрицательном направлении | |
наносится типографским способом на титульный лист эксплуатационной документации и на переднюю поверхность корпуса машины в виде наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина испытательная UT-5-2000 в комплекте | - | 1 шт. |
| Оснастка | - | По заказу |
| Персональный компьютер | - | 1 шт. |
| Гидростанция гидропривода | - | 1 шт. |
| Руководство по эксплуатации | BiSS/1020/UTM/29 | 1 экз. |
| Методика поверки | МП АПМ 74-20 | 1 экз. |
приведены в разделе 11 главы 1 РЭ BiSS/1020/UTM/29 «Машина испытательная UT-05-2000. Руководство по эксплуатации»
| Зарегистрировано поверок | 6 |
| Поверителей | 4 |
| Актуальность данных | 17.09.2024 |
