| Номер в госреестре | 81788-21 |
| Наименование СИ | Установка поверочная на базе лопастного счетчика |
| Изготовитель | Акционерное общество "Транснефть - Западная Сибирь" (АО "Транснефть - Западная Сибирь"), г. Омск |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка поверочная на базе лопастного счетчика предназначена для измерений, хранения и передачи единицы объема и объемного расхода протекающей жидкости.
Принцип действия установки поверочной на базе лопастного счетчика основан на прямом методе динамических измерений объема и объемного расхода протекающей жидкости.
Установка поверочная на базе лопастного счетчика состоит из прямолинейных участков, преобразователя объема жидкости эталонного лопастного Smith Meter модели M16 (регистрационный номер в федеральном информационном фонде по обеспечению единства измерений (далее по тексту - регистрационный номер) 47257-11), датчик температуры 644 (регистрационный номер 39539-08) в комплекте с термопреобразователем сопротивления платиновым 65 (регистрационный номер 22257-05), преобразователя давления измерительного 3051 (регистрационный номер 14061-04), запорной арматуры, комплекса измерительновычислительного ТН-01 (регистрационный номер 67527-17) и персонального компьютера с программным обеспечением.
Установка поверочная на базе лопастного счетчика расположена на одной площадке с системой измерений количества и показателей качества нефти № 449 Омской ЛПДС.
Пломбирование установки поверочной на базе лопастного счетчика не предусмотрено. Знак поверки наносится на свидетельство о поверке установки поверочной на базе лопастного счетчика.

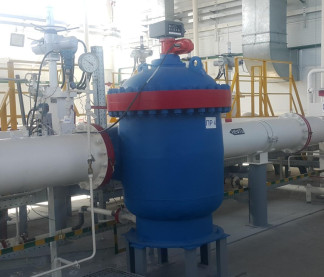

Общий вид установки представлен на рисунке 1.
Установка поверочная на базе лопастного счетчика имеет программное обеспечение (ПО), реализованное в ИВК и в АРМ оператора.
ПО АРМ оператора не содержит метрологически значимой части.
Идентификационные данные метрологически значимой части ПО ИВК приведены в таблице 1.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077 - 2014.
Таблица 1 - Идентификационные данные ПО ИВК
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | AnalogConverter. app |
| Номер версии (идентификационный номер) ПО | 1.2.2.1 |
| Цифровой идентификатор ПО | d1d130e5 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | SIKNCalc.app |
| Номер версии (идентификационный номер) ПО | 1.2.2.1 |
| Цифровой идентификатор ПО | 6ae1b72f |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | Sarasota.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.18 |
| Цифровой идентификатор ПО | 1994df0b |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | PP_78xx.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.20 |
| Цифровой идентификатор ПО | 6aa13875 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI1974.app |
| Номер версии (идентификационный номер) ПО | 1.6.1.11 |
| Цифровой идентификатор ПО | 4bc442dc |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3233.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.28 |
| Цифровой идентификатор ПО | 58049d20 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3265.app |
| Номер версии (идентификационный номер) ПО | 1.6.1.3 |
| Цифровой идентификатор ПО | 29c26fcf |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3266.app |
| Номер версии (идентификационный номер) ПО | 1.6.1.6 |
| Цифровой идентификатор ПО | 4c134dd0 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3267.app |
| Номер версии (идентификационный номер) ПО | 1.6.1.5 |
| Цифровой идентификатор ПО | 5e6ec20d |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3287.app |
| Номер версии (идентификационный номер) ПО | 1.6.1.4 |
| Цифровой идентификатор ПО | 86fff286 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3312.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.30 |
| Цифровой идентификатор ПО | f3578252 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3380.app |
| Номер версии (идентификационный номер) ПО | 1.6.1.12 |
| Цифровой идентификатор ПО | e2edee82 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | KMH_PP.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.17 |
| Цифровой идентификатор ПО | 5b181d66 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | KMH_PP_AREOM. app |
| Номер версии (идентификационный номер) ПО | 1.3.3.1 |
| Цифровой идентификатор ПО | 62b3744e |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI2816.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.5 |
| Цифровой идентификатор ПО | c5136609 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3151.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.21 |
| Цифровой идентификатор ПО | c25888d2 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3272.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.50 |
| Цифровой идентификатор ПО | 4ecfdc10 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | KMH_MPR_MPR. app |
| Номер версии (идентификационный номер) ПО | 1.1.1.4 |
| Цифровой идентификатор ПО | 82dd84f8 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3288.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.14 |
| Цифровой идентификатор ПО | c14a276b |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3155.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.30 |
| Цифровой идентификатор ПО | 8da9f5c4 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3189.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.21 |
| Цифровой идентификатор ПО | 41986ac5 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | KMH_PV.app |
| Номер версии (идентификационный номер) ПО | 1.1.2.1 |
| Цифровой идентификатор ПО | adde66ed |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | KMH_PW.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.2 |
| Цифровой идентификатор ПО | 2a3adf03 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI2974.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.21 |
| Цифровой идентификатор ПО | c73ae7b9 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3234.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.34 |
| Цифровой идентификатор ПО | df6e758c |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | GOSTR8908.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.33 |
| Цифровой идентификатор ПО | 37cc413a |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Примечание - Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения в применяемой измерительной системе | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений расхода, м3/ч | от 380 до 1775 |
| Пределы допускаемой относительной погрешности измерений (доверительные границы суммарной погрешности), % | ±0,10 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры измеряемой среды: - измеряемая среда - температура, °С - плотность при рабочих условиях, кг/м3 - вязкость кинематическая, мм2/с (сСт) - массовая доля воды, %, не более - массовая доля механических примесей, %, не более - массовая концентрация хлористых солей, мг/дм3, не более - давление насыщенных паров, кПа (мм рт. ст.), не более - содержание свободного газа | нефть по ГОСТ Р 51858-2002 «Нефть. Общие технические условия» от -10 до +25 от 750 до 950 от 0,5 до 80 1,0 0,05 900 66,7 (500) не допускается |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | 380±38, трехфазное 220±22, однофазное 50±1 |
| Условия эксплуатации установки поверочной на базе лопастного счетчика (за исключением комплекса измерительно-вычислительного ТН-01): - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа Условия эксплуатации комплекса измерительновычислительного ТН-01: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от -40 до +40 от 30 до 80 от 86 до 107 от +10 до +35 от 30 до 80 от 84 до 106,7 |
| Срок службы, лет, не менее | 10 |
| Средняя наработка на отказ, ч | 20000 |
наносится на маркировочную табличку, закрепленную на техническом блоке установки поверочной на базе лопастного счетчика, методом наклейки и в верхней части по центру титульного листа руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность установки поверочной на базе лопастного счетчика
| Наименование | Обозначение | Количество |
| Установка поверочная на базе лопастного счетчика, заводской № 449/1 | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | НА.ГНМЦ.0510-20 МП | 1 экз. |
приведены в разделе 4 «Методика измерений» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к установке поверочной на базе лопастного счетчика
Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
