| Номер в госреестре | 81790-21 |
| Наименование СИ | Дымомеры |
| Обозначение типа СИ | ИНФРАКАР Д |
| Изготовитель | Общество с ограниченной ответственностью "Альфа-динамика" (ООО "Альфа-динамика"), г. Москва; Индивидуальный предприниматель Кулёмин Андрей Владимирович, г. Москва |
| Год регистрации | 2021 |
| Срок свидетельства | 28.05.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Дымомеры ИНФРАКАР Д (далее-дымомеры) предназначены для автоматического измерения дымности и определения коэффициента поглощения света газовой среды, в том числе отработавших газов двигателей внутреннего сгорания, а также для автоматического измерения температуры моторного масла и частоты вращения коленчатого вала двигателя.
Принцип действия дымомеров основан на оптико-абсорбционном методе, заключающемся в измерении ослабления интенсивности света при его прохождении через задымленную среду. Зеленый светодиод с пиком спектральной характеристики от 550 до 570 нм просвечивает измерительную камеру, которая заполнена отработавшим газом, а фотодиод регистрирует интенсивность излучения, прошедшего через задымленную среду. На основании полученных данных дымомер автоматически рассчитывает коэффициент ослабления светового потока.
Дымомеры выпускаются в следующих модификациях:
1 - с измерительным каналом дымности
1-1 - с дополнительным измерительным каналом частоты вращения коленчатого вала дизельных двигателей;
1-2 - с дополнительным измерительным каналом температуры масла в двигателе;
1-3 - с дополнительными измерительными каналами частоты вращения коленчатого вала дизельных двигателей и температуры масла в двигателе.
1-Х.01 - без встроенного принтера;
1-X.02 - со встроенным принтером;
1-X.0Y ЛТК - с клапаном для продувки измерительной камеры чистым воздухом. Конструктивно дымомеры состоят из измерительного блока и пульта дистанционного управления, соединенных между собой кабелем. К измерительному блоку через пробоотборный шланг подключатся зонд для отбора пробы. Между зондом и измерительным блоком дополнительно могут быть установлены холодильник и(или) пробоотборное устройство. Пробоотборное устройство также может быть подключено к выходу дымомера. При работе дымомера в условиях отрицательных температур для транспортировки пробы может быть использован обогреваемый пробоотборный шланг.
Оптическая система измерительного блока защищена от возможных загрязнений принудительным обдувом воздушным потоком, создаваемым вентилятором.
В дымомерах предусмотрена возможность передачи результатов измерения в персональный компьютер.
Дымомеры оборудованы термостатом, обеспечивающим температуру рабочей камеры выше 70 °С.
Конструкция дымомера обеспечивает давление газа в дымовой камере не более 585 Па по отношению к окружающей среде.
Нанесение знака поверки на дымомеры не предусмотрено. Знак поверки наносится в свидетельство о поверке или(и) в эксплуатационный документ.

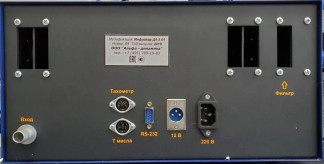

Общий вид дымомеров представлен на рисунках с 1 по 3.
Схема пломбировки от несанкционированного доступа представлена на рисунке 4.
исполнении)
Место
пломбировки
Программное обеспечение Дымомеров ИНФРАКАР Д - встроенное в пульт и измерительный блок.
Дымомеры имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи, пломбировки корпуса измерительного блока. Цифровой идентификатор метрологически значимой части ПО вычисляется автоматически
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты программного обеспечения - «высокий» в соответствии с Р 50.2.0772014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | отсутствует |
| Номер версии (идентификационный номер) ПО, не ниже | |
| Пульт | 3 |
| Модуль | 4 |
| Цифровой идентификатор ПО | 4D72 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC-16 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений коэффициента поглощения света k, м-1 | от 0 до да (k = да при k>10) |
| Пределы допускаемой абсолютной погрешности измерений коэффициента поглощения света k, м"1 (при коэффициенте поглощения от 1,6 до 1,8 м"1) | ±0,05 |
| Диапазон измерений коэффициента ослабления света N, % | от 0 до 100 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений коэффициента ослабления света N, % | ±1,0 |
| Наименование характеристики | Значение |
| Диапазон измерений частоты вращения двигателя, об/мин1) | от 0 до 6000 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений частоты вращения двигателя, %1) | ±2,5 |
| Диапазон измерений температуры масла, °C2) | от 0 до 125 |
| Пределы допускаемой абсолютной погрешности измерений температуры масла, °C2) | ±2,5 |
| 1) Только для модификаций 1-1.0Y, 1-3.0Y, 1-1.0Y ЛТК, 1-3.0Y ЛТК 2) Только для модификаций 1-2.0Y, 1-3.0Y, 1-2.0Y ЛТК, 1-3.0Y ЛТК | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Номинальная эффективная оптическая (фотометрическая) база (L), м | 0,43 |
| Напряжение питания, В: - переменного тока частотой (50 ± 1) Гц - постоянного тока - постоянного тока с применением адаптера (9-36)/12 В | от 187 до 242 от 10,8 до 14,8 от 9 до 36 |
| Габаритные размеры измерительного блока, мм, не более - высота - ширина - длина | 210 370 370 |
| Масса измерительного блока, кг, не более | 8 |
| Габаритные размеры пульта управления, мм, не более - высота - ширина - длина | 55 120 230 |
| Масса пульта управления (с кабелем), кг, не более | 0,7 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от - 20 до +50 85 от 84 до 106,7 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 10000 |
наносится на табличку дымомеров и титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Кол-во |
| Измерительный блок | 1 шт |
| Пульт управления с кабелем | 1 шт |
| Проботборный шланг | 1 шт 1) |
| Проботборный шланг высокотемпературный | по заказу |
| Пробоотборный обогреваемый шланг | по заказу |
| Пробоотборный зонд для горизонтально расположенной выпускной системы | 1 шт1) |
| Наименование | Кол-во |
| Пробоотборный зонд для вертикально расположенной выпускной системы | 1 шт1) |
| Пробоотборный зонд для горизонтально расположенной выпускной системы высокотемпературный | по заказу |
| Пробоотборный зонд для вертикально расположенной выпускной системы высокотемпературный | по заказу |
| Пробоотборный зонд для коллекторного подключения к выхлопной системе | по заказу |
| Пробоотборное устройство | по заказу |
| Холодильник | по заказу |
| Светофильтр контрольный | 1 шт |
| Кабель питания 220 В | 1 шт |
| Кабель питания 12 В | 1 шт |
| Адаптер на (9-36)/12 В | по заказу |
| Датчик температуры масла2) | 1 шт. |
| Датчик частоты вращения коленчатого вала2) | 1 шт. |
| Адаптер ВИОД-А | по заказу |
| Комплект ЗИП- фильтр вентилятора | 1 шт |
| Диск или иной носитель информации с ПО для подключения дымомера к ПК | по заказу |
| Кабель для связи с ПК | по заказу |
| Руководство по эксплуатации, совмещенное с паспортом ВЕРА.415311.000 РЭ | 1 экз. |
| Методика поверки МП-ТМС-035/20 | 1 экз. |
| 1) По согласованию с заказчиком может не входить в комплект поставки 2) Поставляется в зависимости от модификации | |
приведены в п. 2.4 эксплуатационного документа ВЕРА.415311.000 РЭ «Дымомеры ИНФРАКАР Д. Руководство по эксплуатации совмещённое с паспортом».
ГОСТ Р ИСО 11614-2011. Двигатели внутреннего сгорания поршневые с воспламенением от сжатия. Прибор для измерения дымности и определения коэффициента поглощения светового потока в отработавших газах
ГОСТ 33997-2016. Колесные транспортные средства. Требования к безопасности в эксплуатации
Приказ Министерства промышленности и торговли Российской Федерации от 6 декабря 2011 г. № 1677 Об утверждении основных технических характеристик средств технического диагностирования и их перечня
ГОСТ 24028-2013 Двигатели внутреннего сгорания поршневые. Дымность отработавших газов. Нормы и методы определения
ГОСТ 17.2.2.01-84 Охрана природы. Атмосфера. Дизели автомобильные. Дымность отработавших газов. Нормы и методы измерений
ГОСТ ISO 8178-3-2014 Двигатели внутреннего сгорания поршневые. Измерение выброса продуктов сгорания. Часть 3. Определения и методы измерения дымности отработавших газов на установившихся режимах
ГОСТ 17.2.2.02-98 Охрана природы. Атмосфера. Нормы и методы определения дымности отработавших газов дизелей, тракторов и самоходных сельскохозяйственных машин ГОСТ 32210-2013 Выбросы вредных веществ и дымность отработавших газов специального железнодорожного подвижного состава. Нормы и методы определения
ГОСТ 33754-2016 Выбросы вредных веществ и дымность отработавших газов автономного тягового и моторвагонного подвижного состава. Нормы и методы определения Технические условия ВЕРА.415311.000 ТУ
