Номер в госреестре | 81792-21 |
Наименование СИ | Системы измерительные оптические |
Обозначение типа СИ | OPTOLab 55 II |
Изготовитель | LABORTECH s.r.o., Чешская Республика |
Год регистрации | 2021 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Системы измерительные оптические OPTOLab 55 II (далее - системы) предназначены для измерений линейных и угловых размеров образцов с надрезом для контроля годности к испытаниям на ударный изгиб на маятниковом копре.
Принцип действия системы основан на измерении геометрических размеров проекции (изображения) образца, расположенного на предметном столе, при помощи измерительной ПЗС-камеры.
Система конструктивно состоит из основания и расположенной на нем вертикальной стойки в виде полого цилиндра, в верхней части которой находится измерительный блок с ПЗС-камерой. В нижней части стойки встроен источник света в виде светодиодов белого цвета. Над ним расположено матовое рассеивающее стекло, на котором находится прозрачное стекло для расположения на нем образца. В цилиндре находится окно для подачи образца в зону измерений.
Вся конструкция устанавливается на горизонтальную поверхность (стол), изолированную от источников вибрации.
Система позволяет проводить измерения размеров образцов согласно действующим стандартам испытаний ГОСТ 9454-78, ISO 148. Значимость измерений обусловлена требованием соответствия размеров образцов размерам и допускам, предписанным в стандартах.
В базе данных системы содержатся размеры всех типов образцов в соответствии с действующими стандартам испытаний. Программное обеспечение позволяет вносить данные возможных новых стандартов и новых типов образцов.
Для входа в измерительное программное обеспечение предусмотрен защищенный паролем доступ администратора.
Панель управления позволяет контролировать процесс измерений, используя кнопки управления и руководствуясь окном сообщений.
В главном окне имеются две таблицы, в которых приведена вся информация о текущем измерении. Первая таблица определяет образец и содержит дату и время начала измерения. Вторая таблица состоит из измеренных параметров образца, определяемых как разность между измеряемыми величинами и их номинальными значениями. После проведения измерений заполняются данные, вычисляется отклонение и проверяется нахождение значений в пределах допуска. Результаты измерений (положительные или отрицательные) отображаются зеленым или красным цветом соответственно. Неизмеренные значения остаются с белым фоном.
Вместе с системой поставляются контрольные образцы типа «U» и типа «V» для ежедневной проверки систем.
Знак поверки наносится на корпус системы.

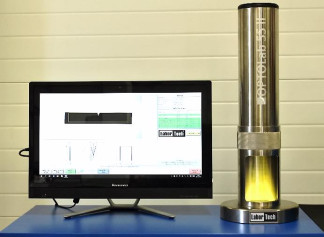

Внешний вид системы представлен на рисунке 1.
Лист № 2 Всего листов 4
Системы оснащаются программным обеспечением (ПО).
ПО предназначено для управления системой, осуществления измерений и настроек, сбора, обработки, отображения и хранения информации, полученной в процессе проведения измерений.
ПО устанавливается при выпуске из производства с применением специального защитного USB-ключа.
ПО не разделено на метрологически незначимую и значимую части.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | OptoLab |
Номер версии ПО | 1.0.0.0 и выше |
Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
Наименование характеристики | Значение |
Диапазон измерений линейных размеров, мм | от 0 до 70 |
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мм | ±0,01 |
Дискретность показаний линейных размеров, мм | 0,001 |
Диапазон измерений угловых размеров, ° | от 0 до 100 |
Пределы допускаемой абсолютной погрешности измерений угловых размеров, ° | ±0,1 |
Дискретность показаний угловых размеров, ° | 0,001 |
Лист № 3 Всего листов 4
Таблица 3 - Основные технические характеристики
Наименование характеристики | Значение |
Габаритные размеры, мм, не более | |
- ширина | 240 |
- длина | 240 |
- высота | 704 |
Масса, кг, не более | 32 |
Электрическое питание: | |
- напряжение переменного тока, В | 230 |
- частота переменного тока, Гц | 50 |
Потребляемая мощность, Вт, не более | 10 |
Условия эксплуатации: | |
- температура окружающей среды, °С | от +15 до +35 |
- относительная влажность, % | от 20 до 80 |
Средний срок службы, лет | 15 |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Система измерительная оптическая OPTOLab 55 II | 1 шт. | |
Контрольный образец тип U | 1 шт. | |
Контрольный образец тип V | 1 шт. | |
Персональный компьютер | 1 шт. | |
Программное обеспечение | OptoLab | 1 шт. |
Руководство по эксплуатации | «Руководство по эксплуатации. Система измерительная оптическая OPTOLab 55 II» | 1 экз. |
Методика поверки | МП ТИнТ 247-2019 «ГСИ. Система измерительная оптическая OPTOLab 55 II. Методика поверки» | 1 экз. |
описаны в разделе 8.0 «Метод выполнения измерений» руководства по эксплуатации «Система измерительная оптическая OPTOLab 55 II».
Лист № 4 Всего листов 4
Зарегистрировано поверок | 7 |
Поверителей | 2 |
Актуальность данных | 21.11.2024 |
