| Номер в госреестре | 81796-21 |
| Наименование СИ | Система измерений количества и показателей качества нефтепродуктов № 38. Резервная схема учета ЛПДС "8-Н" |
| Изготовитель | Акционерное общество "Транснефть - Метрология" (АО "Транснефть - Метрология"), г. Москва |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества и показателей качества нефтепродуктов № 38. Резервная схема учета ЛПДС «8-Н» (далее - СИКН) предназначена в качестве резервной схемы учета системы измерений количества и показателей качества нефтепродуктов № 38 ЛПДС «8-Н» и служит для автоматизированного измерения массы нефтепродуктов.
Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы нефтепродуктов.
При косвенном методе динамических измерений массу нефтепродуктов определяют с применением измерительных компонентов: преобразователя объемного расхода, плотности, температуры и давления. Выходные электрические сигналы преобразователя объемного расхода, преобразователей температуры, давления и плотности поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу нефтепродуктов по реализованному в нем алгоритму.
СИКН представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта и состоящей из блока измерительных линий в составе двух измерительных линий (ИЛ), блока измерений показателей качества нефтепродуктов (далее - БИК), системы сбора, обработки информации и управления и системы дренажа нефтепродуктов. В указанные технологические блоки входят измерительные компоненты по своему функционалу участвующие в измерениях массы нефтепродуктов, контроле и измерениях показателей качества нефтепродуктов, контроле технологических режимов работы СИКН. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной и эксплуатационной документацией на СИКН и ее компоненты.
Измерительные компоненты СИКН, участвующие в измерениях массы нефтепродуктов, контроле и измерениях показателей качества нефтепродуктов, приведены в таблице 1. Измерительные компоненты могут быть заменены в процессе эксплуатации СИКН на измерительные компоненты утвержденного типа, приведенные в таблице 1. Часть измерительных компонентов СИКН, приведенных в таблице 1 , формируют вспомогательные измерительные каналы (ИК), метрологические характеристики которых определяются комплектным методом.
Пломбирование СИКН не предусмотрено.
Таблица 1 - Состав СИКН
| Наименование измерительного компонента | Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
| Счетчики ультразвуковые ALTOSONIC-5 (далее - УПР) | 18656-00 |
| Наименование измерительного компонента | Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
| Преобразователи измерительные 3144 к датчикам температуры в комплекте с термопреобразователями сопротивления платиновыми серии 65 | 14683-00, 22257-01 |
| Преобразователи давления измерительные 3051 | 14061-99 |
| Расходомер ультразвуковой UFM 500 | 13897-02 |
| Преобразователи плотности жидкости измерительные модели 7835 | 15644-01 |
| Комплексы измерительно-вычислительные ТН-01 (далее - ИВК) | 67527-17 |
В состав СИКН входят показывающие измерительные компоненты утвержденных
типов:
- манометры и термометры для местной индикации давления и температуры нефтепродуктов.
СИКН обеспечивает выполнение следующих основных функций:
- автоматические измерения объемного расхода и массы нефтепродуктов косвенным методом динамических измерений в рабочем диапазоне расхода, температуры, давления, плотности;
- автоматические измерения плотности нефтепродуктов;
- измерения давления и температуры нефтепродуктов автоматические и с помощью показывающих средств измерений давления и температуры нефтепродуктов соответственно;
- проведение КМХ и поверки УПР с применением установки поверочной;
- автоматический и ручной отбор проб нефтепродуктов согласно ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;
- автоматический контроль параметров нефтепродуктов, их индикацию и сигнализацию нарушений установленных границ;
- защиту информации от несанкционированного доступа установкой логина и паролей разного уровня доступа.
Нанесение знака поверки на СИКН не предусмотрено.

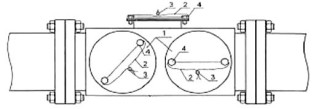

Схема пломбировки от несанкционированного доступа в УПР представлена на рисунках 1, 2. На две пломбы, установленные на контровочных проволоках, пропущенных через отверстия винтов на крышках первичного и вторичного преобразователей, наносят оттиск клейма поверителя согласно действующего порядка проведения поверки средств измерений на территории РФ.
Рисунок 2 - Схема пломбировки вторичного преобразователя УПР
2 - контровочные проволоки; 3 - пломбы; 4 - крепежные детали (болт или шпилька).
Программное обеспечение (ПО) обеспечивает реализацию функций СИКН ПО СИКН реализовано в ИВК и автоматизированных рабочих местах (АРМ) оператора СИКН. Идентификационные данные ПО ИВК указаны в таблице 2. ПО АРМ оператора не содержит метрологически значимой части.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО ИВК
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | AnalogConverter. app |
| Номер версии (идентификационный номер) ПО | 1.2.2.1 |
| Цифровой идентификатор ПО | d1d130e5 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | SIKNCalc.app |
| Номер версии (идентификационный номер) ПО | 1.2.2.1 |
| Цифровой идентификатор ПО | 6ae1b72f |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | Sarasota.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.18 |
| Цифровой идентификатор ПО | 1994df0b |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | PP_78xx.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.20 |
| Цифровой идентификатор ПО | 6aa13875 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI1974.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.30 |
| Цифровой идентификатор ПО | d0f37dec |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MI3233.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.28 |
| Цифровой идентификатор ПО | 58049d20 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3265.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.30 |
| Цифровой идентификатор ПО | 587ce785 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3266.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.29 |
| Цифровой идентификатор ПО | f41fde70 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3267.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.24 |
| Цифровой идентификатор ПО | 4fb52bab |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3287.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.37 |
| Цифровой идентификатор ПО | b3b9b431 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3312.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.30 |
| Цифровой идентификатор ПО | f3578252 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3380.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.47 |
| Цифровой идентификатор ПО | 76a38549 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | KMH_PP.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.17 |
| Цифровой идентификатор ПО | 5b181d66 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | KMH PP AREOM.app |
| Номер версии (идентификационный номер) ПО | 1.3.3.1 |
| Цифровой идентификатор ПО | 62b3744e |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI2816.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.5 |
| Цифровой идентификатор ПО | c5136609 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MI3151.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.21 |
| Цифровой идентификатор ПО | c25888d2 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3272.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.50 |
| Цифровой идентификатор ПО | 4ecfdc10 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | KMH MPR MPR.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.4 |
| Цифровой идентификатор ПО | 82dd84f8 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3288.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.14 |
| Цифровой идентификатор ПО | c14a276b |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3155.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.30 |
| Цифровой идентификатор ПО | 8da9f5c4 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3189.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.21 |
| Цифровой идентификатор ПО | 41986ac5 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | KMH_PV.app |
| Номер версии (идентификационный номер) ПО | 1.1.2.1 |
| Цифровой идентификатор ПО | adde66ed |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | KMH_PW.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.2 |
| Цифровой идентификатор ПО | 2a3adf03 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI2974.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.21 |
| Цифровой идентификатор ПО | c73ae7b9 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3234.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.34 |
| Цифровой идентификатор ПО | df6e758c |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | GOSTR8908.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.33 |
| Цифровой идентификатор ПО | 37cc413a |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Примечания: - Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения в применяемой измерительной системе; - Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенно-цифрового кода, регистр букв при этом может быть представлен в виде заглавных или прописных букв, при этом значимым является номинал и последовательность расположения цифр или букв. | |
Метрологические и основные технические характеристики СИКН приведены в таблицах 3, 4, 5.
Т аб л и ц а 3 - Состав и основные метрологические характеристики вспомогательных ИК с комплектным методом определения метрологических характеристик_
| Наименование ИК | Количество ИК (место установки) | Состав ИК | Пределы допускаемой относительной погрешности ИК | |||
| Номер ИК | Первичный измерительный преобразовател ь (ПИП) | Вторичная часть | ж ® он ин аз не пр К S « Э | |||
| 1 | ИК объемного расхода | 2 (1 ИЛ, | УПР | ИВК | от 250 до 1100 м3/ч | ±0,15 % |
| 2 | нефтепродуктов (ИК-1, ИК-2) | 2 ИЛ) | ||||
Таблица 4 - Метрологические характеристики СИКН
| Наименование характеристики | Значение |
| Диапазон измерений объемного расхода нефтепродуктов, м3/ч | от 250 до 1100* |
| Пределы допускаемой относительной погрешности измерений массы нефтепродуктов, % | ±0,25 |
| * - указан максимальный диапазон измерений объемного расхода. Фактический диапазон измерений определяется при проведении поверки, фактический диапазон измерений не может превышать максимальный диапазон измерений объемного расхода. | |
Таблица 5 - Основные технические характеристики СИКН
| Наименование характеристики | Значение |
| Количество измерительных линий, шт. | 2 (2 рабочие) |
| Избыточное давление измеряемой среды, МПа: - минимальное - рабочее - давление номинальное | 0,3 до 6,3 6,3 |
| Измеряемая среда | топливо дизельное ЕВРО по ГОСТ 32511-2013 (ЕН590:2009) «Топливо дизельное ЕВРО. Технические условия» |
| Вязкость кинематическая в рабочем диапазоне температуры, мм2/с (сСт) | от 2,0 до 4,5 |
| Плотность в рабочем диапазоне температуры, кг/м3 | от 800 до 860 |
| Наименование характеристики | Значение |
| Температура перекачиваемого нефтепродукта, °С - минимальная - максимальная | минус 10 плюс 40 |
| Массовая доля серы, мг/кг, не более | 10 |
| Массовая доля воды, мг/кг, не более | 200 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 380±38, трехфазное 220±22, однофазное 50±1 |
| Условия эксплуатации: - температура наружного воздуха, °С | от -42 до +38 |
| Срок службы, лет, не менее | 25 |
| Средняя наработка на отказ, ч | 20000 |
наносится на титульном листе инструкции по эксплуатации СИКН типографским способом.
Комплектность СИКН приведена в таблице 6.
Т аб л и ц а 6 - Комплектность СИКН
| Наименование | Обозначение | Количество |
| Система измерений количества и показателей качества нефтепродуктов № 38. Резервная схема учета ЛПДС «8-Н», заводской № 38 РСУ | - | 1 шт. |
| Инструкция по эксплуатации системы измерений количества и показателей качества нефтепродуктов № 38. Резервная схема учета ЛПДС «8-Н» | - | 1 экз. |
| Методика поверки | МП 1223-14-2020 | 1 экз. |
приведены в документе «Инструкция. Масса нефтепродуктов. Методика измерений резервной схемой учета системы измерений количества и показателей качества нефтепродуктов № 38 ЛПДС «8-Н» Брянское районное управление АО «Транснефть - Дружба», свидетельство об аттестации методики (метода) измерений № 171-RA.RU.312546-2020 от 19.10.2020, номер записи об аккредитации в реестре аккредитованных лиц АО «Транснефть - Метрология» RA.RU.312546.
Нормативные документы, устанавливающие требования к системе измерений количества и показателей качества нефтепродуктов № 38. Резервная схема учета
Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
