| Номер в госреестре | 81799-21 |
| Наименование СИ | Станции модульные катодной защиты |
| Обозначение типа СИ | Тверца-СМ |
| Изготовитель | Общество с ограниченной ответственностью "Электронные технологии" (ООО "ЭЛТЕХ"), Тверская обл., г. Тверь |
| Год регистрации | 2021 |
| Срок свидетельства | 31.05.2026 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Станции модульные катодной защиты «Тверца-СМ» (далее - станции) предназначены для воспроизведений напряжения и силы постоянного тока и измерений воспроизводимого напряжения и силы постоянного тока.
Принцип действия станций основан на формировании цифровых сигналов с помощью контроллера управления, их последующем цифро-аналоговом преобразовании, усилении и воспроизведении с помощью силовых блоков.
Станции применяются в типовых системах противокоррозионной защиты и мониторинга на подземных стальных трубопроводах, для контроля качества и эффективности электрохимической защиты, а также для автономного использования на объектах строительства, реконструкции, технического перевооружения и ремонта.
Станции обеспечивают следующие основные функции:
- стабилизации выходного тока;
- стабилизации выходного напряжения;
- стабилизации поляризационного потенциала;
- стабилизации суммарного потенциала;
- формирования режимов работы;
- визуализации измерительной и служебной информации;
- дистанционного управления и мониторинга станции внешними системами телемеханики по интерфейсу RS-485;
- управления и обмена данными с силовыми модулями по локальному интерфейсу
RS-485;
- управления и обмена данными с пунктом дистанционного диспетчерского контроля по каналу GSM-связи (по требованию заказчика).
Конструктивно станции выполнены в металлическом шкафу, внутри которого расположены силовые модули, блок управления и вспомогательное оборудование.
На передней панели станций расположены:
- электросчетчик;
- устройства защиты от импульсных (коммутационных и грозовых) помех и перенапряжений на вводах цепей питающей сети и вводах измерения суммарного и поляризационных потенциалов;
- клеммы подключения нагрузки;
- клеммы подключения электродов сравнения длительного действия для измерения защитного потенциала;
- алфавитно-цифровые индикаторы режимов работы станции (контроллер, преобразователь мощности);
- кнопки управления станцией.
Станции выпускаются в следующих модификациях: «Тверца-СМ-04-1-48-1-У1» с максимальной выходной мощностью 0,96 кВт и одним силовым модулем, «Тверца-СМ-04-2-48-2-У1» с максимальной выходной мощностью 1,92 кВт и двумя силовыми модулями, «Тверца-СМ-04-3-48-3-У1» с максимальной выходной мощностью 2,88 кВт и тремя силовыми модулями.
Структура условного обозначения модификаций станций представлена на рисунке 1. Заводской номер наносится на маркировочную табличку методом штамповки в виде цифрового кода.
Нанесение знака поверки на станции не предусмотрено.
Структурная схема условного обозначения модификаций станций:
СМКЗ «Тверца-СМ-04-Х-48-Х-У1»
1- Климатическое исполнение
- Количество силовых модулей: 1, 2 или 3
- Верхняя граница диапазона воспроизведений и
измерений напряжения постоянного тока
- Максимальная выходная активная электрическая
мощность:
1 - 0,96 кВт;
2 - 1,92 кВт;
3 - 2,88 кВт.
- Вид исполнения
- Наименование типа станций
Рисунок 1 - Структура условного обозначения модификаций станций

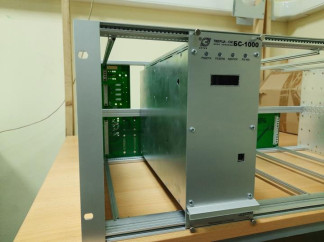

Общий вид станций, модулей и монтажной корзины с указанием места ограничения доступа к местам настройки (регулировки) представлены на рисунках 2-4.
Станции имеют встроенное программное обеспечение (далее - ПО). Встроенное ПО может быть проверено, установлено или переустановлено на заводе-изготовителе с использованием специальных программно-технических устройств.
Конструкция станций исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Встроенное ПО является метрологически значимым.
Метрологические характеристики станций нормированы с учетом влияния ПО. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО станций приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение | Значение |
| Для блока управления | Для силовых модулей | |
| Идентификационное наименование встроенного ПО | CM control module AT xMega128a3,v1.5.svf | CM_power_module_AT -Mega324 Program,v7.3.svf |
| Номер версии (идентификационный номер) ПО, не ниже | 1.5 | 7.3 |
| Цифровой идентификатор программного обеспечения | A773DBAC158DB8F4D 8BC363DFDF72259 | dcef57d1cdbdf2f1 e2cde03c c0f7be88 |
| Идентификационные данные (признаки) | Значение | Значение |
| Для блока управления | Для силовых модулей | |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | md5 | md5 |
Таблица 2 - Метрологические характеристики станций
| Наименование характеристики | Значение |
| Диапазон воспроизведений и измерений выходного напряжения постоянного тока, В | от 2,4 до 48 |
| Пределы допускаемой приведенной (к верхнему пределу воспроизведений (измерений)) погрешности воспроизведений и измерений выходного напряжения постоянного тока, % | ±2 |
| Диапазон воспроизведений и измерений выходной силы постоянного тока, А: - «Т верца-СМ-04- 1-48-1-У1» - «Тверца-СМ-04-2-48-2-У1» - «Тверца-СМ-04-3-48-3-У1» | от 1 до 20 от 2 до 40 от 3 до 60 |
| Пределы допускаемой приведенной (к верхнему пределу воспроизведений (измерений)) погрешности воспроизведений и измерений выходной силы постоянного тока, % | ±2 |
| Диапазон воспроизведений и измерений напряжения постоянного тока суммарного потенциала, В | от -3,5 до -0,5 |
| Пределы допускаемой приведенной (к верхнему пределу воспроизведений (измерений)) погрешности воспроизведений и измерений напряжения постоянного тока суммарного потенциала, % | ±2 |
| Диапазон воспроизведений и измерений напряжения постоянного тока поляризационного потенциала, В | от -1,2 до -0,8 |
| Пределы допускаемой приведенной (к верхнему пределу воспроизведений (измерений)) погрешности воспроизведений и измерений напряжения постоянного тока поляризационного потенциала, % | ±2 |
Таблица 3- Основные технические характеристики станций
| Наименование характеристики | Значение |
| Параметры сети питания переменного тока: - напряжение переменного тока, В | от 165 до 253 |
| - частота переменного тока, Гц | от 49 до 51 |
| Номинальная выходная активная электрическая мощность, кВт: - «Т верца-СМ-04- 1-48-1-У1» | 0,96 |
| - «Тверца-СМ-04-2-48-2-У1» | 1,92 |
| - «Тверца-СМ-04-3-48-3-У1» | 2,88 |
| Наименование характеристики | Значение |
| Потребляемая электрическая мощность, не более: | |
| - «Т верца-СМ-04- 1-48-1-У1»: | |
| - активная, Вт | 1066 |
| - полная, В-А | 1122 |
| - «Тверца-СМ-04-2-48-2-У1»: | |
| - активная, Вт | 2132 |
| - полная, В-А | 2244 |
| - «Тверца-СМ-04-3-48-3-У1»: | |
| - активная, Вт | 3200 |
| - полная, В-А | 3368 |
| Номинальное значение сопротивления нагрузки, Ом: | |
| - «Т верца-СМ-04- 1-48-1-У1» | 2,4±0,05 |
| - «Тверца-СМ-04-2-48-2-У1» | 1,2±0,03 |
| - «Тверца-СМ-04-3-48-3-У1» | 0,8±0,02 |
| Масса, кг, не более: | |
| - «Т верца-СМ-04- 1-48-1-У1» | 100 |
| - «Тверца-СМ-04-2-48-2-У1» | 105 |
| - «Тверца-СМ-04-3-48-3-У1» | 110 |
| Габаритные размеры, мм, не более | |
| - ширина | 585 |
| - глубина | 530 |
| - высота | 1250 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность воздуха при температуре +25 °С, %, не более | от -45 до +45 98 |
| Степень защиты по ГОСТ 14254-2015 | IP34 |
| Средний срок службы, лет | 15 |
| Средняя наработка на отказ, ч | 25000 |
наносится на титульные листы паспорта и руководства по эксплуатации типографским способом и на маркировочную табличку любым технологическим способом.
Комплектность станций приведена в таблице 3.
Таблица 3 - Комплектность станций
| Наименование | Обозначение | Количество |
| Станции модульные катодной защиты «Тверца-СМ»: - «Т верца-СМ-04- 1-48-1-У1» - «Тверца-СМ-04-2-48-2-У1» - «Тверца-СМ-04-3-48-3-У1» | - | 1 шт. (согласно заказу) |
| Монтажная корзина | - | 1 шт. (опционально) |
| Паспорт | ЛНЦА.435211.004ПС | 1 экз. |
| Руководство по эксплуатации | ЛНЦА.435211.004РЭ | 1 экз. |
| Методика поверки | ИЦРМ-МП-249-20 | 1 экз. |
приведены в разделе «Описание и работа составных частей изделия» руководства по эксплуатации.
ГОСТ 9.602-2016 «Единая система защиты от коррозии и старения (ЕСЗКС). Сооружения подземные. Общие требования к защите от коррозии»
Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 года № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 110"16 до 100 А»
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
ЛНЦА.435211.004ТУ «Станции модульные катодной защиты «Тверца-СМ». Технические условия»
