| Номер в госреестре | 81808-21 |
| Наименование СИ | Контроллеры программируемые логические |
| Обозначение типа СИ | REGUL R100 |
| Изготовитель | Общество с ограниченной ответственностью "Прософт-Системы" (ООО "Прософт-Системы"), г. Екатеринбург |
| Год регистрации | 2021 |
| Срок свидетельства | 31.05.2026 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры программируемые логические REGUL R100 (далее - контроллеры) предназначены для преобразований напряжения и силы постоянного тока, а также для воспроизведений силы и напряжения постоянного тока, электрического сопротивления постоянному току.
Принцип действия контроллеров основан на преобразовании измерительных сигналов в цифровой код в субмодулях ввода, передаче цифрового кода в модуль центрального процессора, обработке цифрового кода в соответствии с алгоритмом прикладной программы и выдаче управляющего воздействия через субмодули вывода.
Конструктивно контроллеры представляют собой блочно-модульные программно-конфигурируемые изделия в промышленном исполнении, содержащие модули шасси и следующие субмодули: интерфейсные, аналогового и дискретного ввода/вывода.
Контроллеры являются проектно-компонуемыми. Состав и метрологические характеристики контроллеров определяются составом и метрологическими характеристиками субмодулей аналогового ввода/вывода, входящих в состав контроллера, приведенных в таблице 3.
Заводской номер наносится на корпус модуля/субмодуля методом лазерной гравировки в виде цифрового кода.

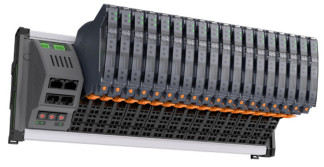

Общий вид контроллеров и модулей/субмодулей из состава контроллеров представлен на рисунке 1. Пломбирование контроллеров не предусмотрено. Нанесение знака поверки на контроллеры не предусмотрено.
Программное обеспечение (далее - ПО) выполняет логические и вычислительные операции по сбору, обработке, хранению, управлению, передаче и представлению данных и включает: ПО субмодулей ввода/вывода и ПО модулей/субмодулей центрального процессора (далее - ЦП). ПО модулей/субмодулей ЦП, в свою очередь, состоит из системного ПО и прикладного ПО.
ПО субмодулей ввода/вывода недоступно для коррекции конечным пользователем.
Системное ПО включает в себя среду исполнения, которая обеспечивает взаимодействие прикладного ПО с ПО субмодулей ввода/вывода.
Прикладное программное обеспечение разрабатывается пользователем в соответствии с ГОСТ Р МЭК 61131-3 и загружается в среду исполнения.
ПО субмодулей ввода/вывода является метрологически значимым.
ПО среды исполнения является метрологически незначимым.
Метрологические характеристики контроллеров нормированы с учетом влияния ПО субмодулей ввода/вывода.
Уровень защиты ПО субмодулей ввода/вывода от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Уровень защиты ПО среды исполнения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО субмодулей ввода/вывода приведены в таблице 1.
Идентификационные данные ПО среды исполнения приведены в таблице 2.
Таблица 1 - Идентификационные данные ПО субмодулей ввода/вывода
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО), не ниже | 1.0.3.4 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Идентификационные данные ПО среды исполнения
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | RegulRTS |
| Номер версии (идентификационный номер ПО), не ниже | 3.5.6.1 |
| Цифровой идентификатор ПО | - |
Таблица 3 - Метрологические характеристики
| Тип субмодуля | Диапазоны преобразований/ воспроизведений напряжения, силы постоянного тока, электрического сопротивления постоянному току | Пределы допускаемой приведенной (к диапазону преобразований/ воспроизведений) основной погрешности преобразований/ воспроизведений напряжения, силы постоянного тока, электрического сопротивления постоянному току | Пределы допускаемой приведенной (к диапазону преобразований/ воспроизведений) дополнительной погрешности преобразований/ воспроизведений напряжения, силы постоянного тока, электрического сопротивления постоянному току от изменения температуры окружающей среды в диапазоне рабочих температур, на каждый 1 °С |
| Субмодуль аналогового ввода R100 AI XX 011-PRR | от 0 до 20 мА от 4 до 20 мА | ±0,1 % | ±0,002 % |
| Субмодуль аналогового ввода R100 AI XX 021-PRR | от 0 до 20 мА от 4 до 20 мА (поддержка HART-протокола) | ±0,1 % | ±0,002 % |
| Субмодуль аналогового ввода R100 AI XX 041-PRR | от -10 до +10 В от 0 до +10 В от -5 до +5 В от 0 до +5 В | ±0,025 % | ±0,002 % |
| Субмодуль аналогового вывода R100 АО XX 011-PRR | от 0 до 20 мА от 4 до 20 мА | ±0,1 % | ±0,0025 % |
| Субмодуль аналогового вывода R100 АО XX 031-PRR | от 0 до 20 мА от 4 до 20 мА от -10 до +10 В от 0 до + 10 В от -5 до +5 В от 0 до +5 В | ±0,1 % | ±0,0025 % |
| Субмодуль аналогового вывода R100 АО XX 531-PRR | от 5 до 200 Ом | ±0,1 % | ±0,0025 % |
| Субмодуль аналогового вывода R100 АО XX 541-PRR | от 0 до 20 мА от 4 до 20 мА от -10 до +10 В от 0 до +10 В от -5 до +5 В от 0 до +5 В | ±0,1 % | ±0,0025 % |
| «XX» - количество каналов (от 1 до 2); «PRR» - дополнительные опции (не связаны с метрологическими характеристиками): P - 0 - электропитание канала без гальваноразвязки или 1 - электропитание канала с гальваноразвязкой; R - резерв (0 или 1) | |||
Таблица 4 - Основные технические характеристики
| Наименование параметра | Значение |
| Нормальные условия измерений: - температура окружающей среды, °С | от +15 до +25 |
| Рабочие условия измерений: - температура окружающей среды, °С | от -40 до +70 |
| Параметры электрического питания: - напряжение постоянного тока, В | от 20,4 до 28,8 |
| Степень защиты от внешних воздействий по ГОСТ 14254-2015 | IP 20 |
| Время готовности к работе, с, не более | 60 |
| Габаритные размеры (ширинахвысотахглубина) субмодулей, мм, не более | 13x124x91 |
| Масса субмодулей, кг, не более | 0,1 |
| Среднее наработка контроллеров на отказ, ч | 150000 |
| Средний срок службы, лет | 20 |
наносится на титульный лист паспорта, руководства по эксплуатации типографским способом и на корпус субмодулей из состава контроллеров любым технологическим способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначения | Количество |
| Контроллер программируемый логический REGUL R100* | ПБКМ.424359.004.01 | 1 шт. |
| Руководство по эксплуатации ** | ПБКМ.424359.004.01 РЭ | 1 экз. |
| Паспорт (на каждый модуль/субмодуль) | ПБКМ.424359.004.01 ПСХХ*** | 1 экз. |
| * - состав контроллера определяется в зависимости от заказа; ** - в зависимости от условий поставки; *** - ХХ - условный номер модуля/субмодуля. | ||
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.
ГоСт Р 51841-2001 (МЭК 61131-2-92) «Программируемые контроллеры. Общие технические требования и методы испытаний»
ПБКМ.424359.004.01 ТУ «Контроллеры программируемые логические REGUL R100. Технические условия»
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 года № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10"16 до 100 А»
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
| Зарегистрировано поверок | 1649 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
