| Номер в госреестре | 81812-21 |
| Наименование СИ | Рефлектометры оптические |
| Обозначение типа СИ | JW3302XR |
| Изготовитель | Компания JOINWIT OPTOELECTRONIC TECH. CO., LTD, Китай |
| Год регистрации | 2021 |
| Срок свидетельства | 21.05.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Рефлектометры оптические JW3302XR (далее - рефлектометры) предназначены для измерений длины (расстояния) до мест неоднородностей, оценки неоднородностей оптического кабеля, а также для измерений мощности оптического излучения и генерирования оптического излучения на калиброванных длинах волн.
В рефлектометрах реализованы три режима функционирования на соответствующих нормируемых значениях длин волн: оптического рефлектометра, измерителя мощности и источника оптического излучения (далее - источника).
Принцип действия рефлектометров в режиме оптического рефлектометра основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении сигналов, отраженных от неоднородностей и сигнала обратного рассеяния. В результате обработки сигналов формируется рефлектограмма зондируемого оптического волокна, показывающая распределение ослабления по его длине, наличие неоднородностей и обрывов. Принцип действия рефлектометров в режиме измерителя мощности основан на преобразовании фотоприемником оптического сигнала в электрическое напряжение, величина которого пропорциональна мощности оптического излучения. Принцип действия рефлектометров в режиме источника основан на излучении оптического сигнала встроенным полупроводниковым лазером с системой стабилизации мощности.
Конструктивно рефлектометры выполнены в пластмассовом корпусе, в котором размещены микроконтроллер, фотоприемник с усилителем-преобразователем, аналогоцифровой преобразователь, лазерный источник с системой стабилизации, преобразователи питания. На лицевой панели рефлектометров расположены кнопки управления, цветной жидкокристаллический сенсорный дисплей с подсветкой и индикатор питания. На верхней панели рефлектометров размещены оптические разъемы и гнездо подключения внешнего питания.
Рефлектометры выпускаются в различных модификациях JW3302XR-S1, JW3302XR-S2, JW3302XR-S3, JW3302XR-S4, JW3302XR-S5, JW3302XR-M1 отличающихся количеством источников оптического излучения, их функциональным назначением для типа оптического волокна, наличием измерительного фотодиода и его типа, параметрами фотоприемника и усилителя-преобразователя.

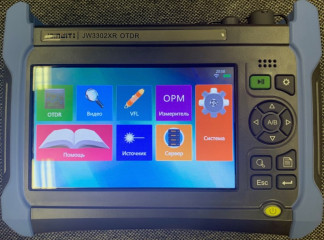

Внешний вид рефлектометра JW3302XR и место нанесения знака утверждения типа представлены на рисунке 1.
Внешний вид верхней панели Рисунок 1 - Внешний вид рефлектометра и место нанесения знака утверждения типа
Место нанесения знака утверждения типа
Рефлектометры имеют специализированное программное обеспечение (ПО), расположенное в аппаратной части рефлектометров. Запись ПО осуществляется в процессе производства. Внесение изменений в ПО при эксплуатации рефлектометров функционально невозможно. Доступ к аппаратной части рефлектометров исключен конструктивно.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | JW3302XR |
| Номер версии (идентификационный номер) ПО, не ниже | 1.1 |
| Цифровой идентификатор ПО | отсутствует |
| Алгоритм вычисления идентификатора ПО | отсутствует |
Всего листов 5
Таблица 2 - Метрологические характеристики рефлектометров_
| Наименование характеристики | Значение | |||||
| Модификация рефлектометра | JW3302XR- S1 | JW3302XR- S2 | JW3302XR -S3 | JW3302XR- S4 | JW3302XR- S5 | JW3302XR- М1 |
| Длины волн, нм | 1310/1550 | 1 3 1 0/1550/1625 | 1310/1490/1550 | 850/1300/1310/1550 | ||
| Динамический диапазон измерений затухания1), дБ, не менее | 37/35 | 42/40 | 45/42 | 37/35/35 | 45/42/42 | 28/26/37/36 |
| Значение мертвой зоны, м, не более: - при измерении положения неоднородности - при измерении затухания | 1,5 8 | 0,8 4,5 | 0,8 4,5 | 1,5 8 | 1,5 8 | 1,5 8 |
| Диапазон измерений расстояния4), м -1300/1310/1490/1550/1625 нм -850 нм | от 0,6 до 5,12105 от 0,6 до 0,32105 | |||||
| Пределы допускаемой абсолютной погрешности измерений расстояния, м | ± (0,75+ 5счит2)+5-10-5^3)) | |||||
| Длины волн источника, нм | 850/1300/1310/1490/1550/1625 | |||||
| Уровень средней мощности непрерывного оптического излучения на выходе источника, дБм, не менее - 850/1300 нм - 1310/1490/1550/1625нм | -20,0 -5,0 | |||||
| Длины волн измерителя мощности4), нм | 850/1300/1310/1490/1550/1625/1650 | |||||
| Диапазон измерения уровней средней мощности, дБм | от -60 до +3 | |||||
| Пределы допускаемой основной относительной погрешности измерений уровня средней мощности, дБ | ±0,5 | |||||
| 1) - при длительности импульса 20 мкс, времени усреднения 3 мин, по уровню 98% от максимума шумов; 2) бсчит - дискретность считывания на выбранном пределе шкалы расстояний, м; 3) L - расстояние, м; 4) -набор длин волн измерений мощности для модификаций рефлектометров определяется типом измерительного фотоприемника 4) - диапазон измерений расстояния от 0,6 до 6103 м по погрешности не нормируется | ||||||
| Таблица 3 - Основные технические характеристики | |
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В | 12±1 |
| Габаритные размеры (длина х ширина х высота), мм, не более: | 252 х 180 х 55 |
| Масса, кг, не более | 1,8 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +25 °С, %, не более - атмосферное давление, кПа | от -10 до +50 80 от 84,0 до 106,7 |
наносят на титульный лист руководство по эксплуатации типографским способом и на лицевую панель в виде наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Рефлектометр оптический JW3302XR | - | 1 |
| Комплект принадлежностей | - | 1 |
| Руководство по эксплуатации | JW3302XR.2020 РЭ | 1 |
| Паспорт | JW3302XR.2020 ПС | 1 |
приведены в главе 3 руководства по эксплуатации JW3302XR.2020 РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 5 декабря 2019 г. № 2862 «Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации»
ГОСТ Р 8.720-2010 ГСИ. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и рефлектометры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки
Р 50.2.071-2009 ГСИ. Рефлектометры оптические. Методика поверки Техническая документация изготовителя
