| Номер в госреестре | 81815-21 |
| Наименование СИ | Измерители крутящего момента силы |
| Обозначение типа СИ | AHCTS |
| Изготовитель | "Automotive-Industrial Marketing Corporation", США |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измеритель крутящего момента силы AHCTS (далее по тексту - измеритель), предназначен для измерения крутящего момента силы, с цифровой индикацией, в режимах текущего и максимального значений.
Принцип действия измерителя крутящего момента силы AHCTS основан на преобразовании электрических сигналов разбаланса тензорезисторов, соедененных в мостовую схему, установленных на чувствительных элементах первичного преобразователя. Электрические сигналы с тензорезисторов поступают в блок обработки данных через измерительный усилитель, с последующим выводом результатов измерений на экран блока управления.
Конструктивно измеритель крутящего момента AHCTS состоит из мобильной платформы, на которой установлены: измерительный блок, блок обработки данных, и блок управления.
Измерительный блок выполнен в виде стальной цилиндрической конструкции, жестко закрепленной на основании платформы и установленными по принципу консольной мостовой схемы тензометрическими датчиками.
Блок обработки данных предназначен для приема электрических сигналов с тензометрических датчиков, и преобразования в цифровой сигнал с последующей передачей на блок управления.
Блок управления представляет собой переносное модульное устройство, состоящее из корпуса на лицевой панели, которого расположен жидкокристаллический дисплей и набор функциональных клавиши. Блок управления обеспечивает функции вывода результатов измерений и выбора режима работы измерителя.
Пломбирование измерителя крутящего момента силы AHCTS не предусмотрено, ограничение доступа к метрологически значимым функциям обеспечивается конструкцией.
Знак поверки наносится на свидетельство о поверке.
Общий вид измерителя крутящего момента силы AHCTS и блока управления, представлены на рисунках 1,2.

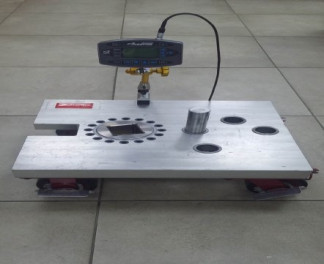

Рисунок 1 - Общий вид измерителя AHCTS Рисунок 2 - Блок управления измерителя AHCTS
Программное обеспечение измерителя крутящего момента силы AHCTS защищено от преднамеренных изменений паролем и исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Tool Manager |
| Номер версии (идентификационный номер ПО) | 2,0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование параметра | Значение |
| Диапазон измерений, кНм | от 0,6 до 20,0 |
| Дискретность, кНм | 0,0001 |
| Пределы допускаемой относительной погрешности измерения крутящего момента силы, % | ± 1,0 |
Таблица 3 - Основные технические характеристики
| Наименование параметра | Значение |
| Размеры присоединительного квадрата, мм | 63 |
| Габаритные размеры, мм, не более | |
| - длина | 600 |
| - ширина | 800 |
| - высота | 560 |
| Масса, кг, не более | 110 |
| Параметры электрического питания: | |
| - напряжение постоянного тока, В | 12±3 |
| - потребляемая мощность, Вт | 1,5 |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +15 до +35 |
| - относительная влажность воздуха, %, не более | 80 |
| - атмосферное давление, кПа | от 86,0 до 106,7 |
наносится типографским способом на титульные листы эксплуатационной документации. Комплектность средства измерений
Таблица 4 - Комплектность измерителя крутящего момента силы AHCTS.
| Наименование | Обозначение | Количество |
| Мобильная платформа | 1 шт. | |
| Измерительный блок/блок обработки данных | AHCTS | 1 шт. |
| Блок управления | AHCTS | 1 шт. |
| Устройство фиксации блока управления | 1 шт. | |
| Зарядное устройство | 1 шт. | |
| Руководство пользователя | AHCTS-РП | 1 экз. |
| Паспорт | AHCTS-ПС | 1 экз. |
приведены в руководстве пользователя «Измеритель крутящего момента силы AHCTS-РП» Режим измерений.
Нормативные документы, устанавливающие требования к измерителю крутящего момента силы AHCTS
Государственная поверочная схема для средств измерений крутящего момента силы. Утверждена приказом Росстандарта № 1794 от 31.07.2019 г.
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 20.09.2024 |
