| Номер в госреестре | 81817-21 |
| Наименование СИ | Контроллеры давления специальные одноканальные |
| Обозначение типа СИ | КДС-1 |
| Изготовитель | Общество с ограниченной ответственностью "ПРЕДПРИЯТИЕ "БАРОМЕТР" (ООО "ПРЕДПРИЯТИЕ "БАРОМЕТР"), г. Москва |
| Год регистрации | 2021 |
| Срок свидетельства | 21.05.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры давления специальные одноканальные КДС-1 (далее по тексту - КДС-1), предназначены для автоматизированного воспроизведения и измерения абсолютного давления в качестве эталонов при проведении поверки и калибровки средств измерений давления в области абсолютных давлений и вычисления барометрической высоты по измеряемому давлению согласно таблицам и алгоритмам стандартной атмосферы.
Конструктивно КДС-1 состоит из высокоточного частотного датчика абсолютного давления, электронного вычислительного блока, блока управления пневматическими клапанами и TFT-дисплея с емкостным сенсорным экраном для отображения информации. Также КДС-1 оснащен портами интерфейсов RS232 и USB для сопряжения с персональным компьютером.
Частотный датчик абсолютного давления основан на использовании термостатированного вибрационно-частотного измерительного преобразователя давления, выполненного на базе тонкостенного цилиндрического резонатора и предназначенного для преобразования абсолютного давления в частоту.
Блок управления пневматическими клапанами совместно с электронным вычислительным блоком позволяют создавать и поддерживать давление на пневмотическом выходе КДС-1, измерять частотный сигнал, поступающий с частотного датчика абсолютного давления, с последующим преобразованием в цифровое значение давления для вывода на TFT-дисплей.
КДС-1 имеет два варианта исполнения:
а) КДС-1-1 - исполнение с диапазоном измерений от 5 до 1600 гПа;
б) КДС-1-2 - исполнение с диапазоном измерений от 5 до 3000 гПа.

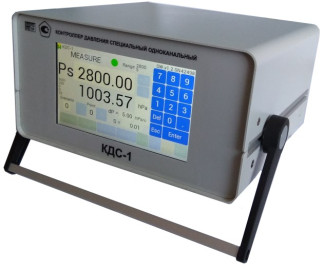

Общий вид КДС-1 приведен на рисунке 1.
Рисунок 1 - Общий вид КДС-1
Программное обеспечение (ПО) системы представляет программный продукт «KDC_1», устанавливаемый на ПЭВМ и выполняющий функции приема, обработки и отображения измерительной информации.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО: для КДС-1-1 для КДС-1-2 | KDC 1 1.hex KDC 1 2.hex |
| Номер версии (идентификационный номер) ПО | V 1.1 |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от несанкционированного пользования. Уровень защиты ПО «высокий» в соответствии с Р 50.2.77-2014.
Основные метрологические характеристики КДС-1 приведены в таблице 2.
Основные технические характеристики КДС-1 приведены в таблицеЗ.
Таблица 2 - Основные метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон измерений и воспроизведения абсолютного давления, гПа для КДС-1-1 для КДС-1-2 | от 5 до 1600 от 5 до 3000 |
| Пределы допускаемой основной погрешности измерений абсолютного давления: для КДС-1-1 в диапазоне измерений от 5 до 1000 гПа включительно в диапазоне измерений свыше 1000 до 1600 гПа для КДС-1-2 в диапазоне измерений от 5 до 1000 гПа включительно в диапазоне измерений свыше 1000 до 3000 гПа | ± 0,1 гПа ± 0,01 % от ИВ* ± 0,1 гПа ± 0,01 % от ИВ |
| Диапазоны показаний технических параметров: барометрической высоты, м вертикальной скорости, м/с скорости изменения давления, гПа/с | от минус 2000 до плюс 32000 от 0,3 до 100 от 0,1 до 50 |
| Неравномерность регулирования давления в режиме стабилизации, Па: для КДС-1-1 для КДС-1-2 | ± 3,2 ± 6 |
| Разрешающая способность индикации, Па (гПа) | 1 (0,01) |
*ИВ - Измеряемая величина
Таблица 3 - Основные технические характеристики
| Наименование | Значение |
| характеристики | характеристики |
| Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, % атмосферное давление, кПа | от 10 до 35 от 40 до 80 от 84 до 106 |
| Время технической готовности, мин, не более | 15 |
| Давление на входе питания вакуума, гПа, не более: для нижней границы диапазона давления от 5 до 100 гПа для нижней границы диапазона давления более 100 гПа | 2 97 |
| Давление на входе питания давления, гПа: для КДС-1-1 для КДС-1-2 | от 2000 до 7000 от 4000 до 7000 |
| Питание от сети переменного тока: напряжение питания переменного тока, В частота переменного тока, Гц | 220 ± 22 50 ± 1 |
| Потребляемая мощность, Вт, не более | 50 |
| Масса (без монтажных и запасных частей), кг, не более | 5 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 260x290x145 (по корпусу) |
Знак утверждения типа наносится типографским способом на титульные листы эксплуатационной документации и на переднюю панель КДС-1.
Таблица 4 - Комплектность
| Наименование | Количество |
| КДС-1 | 1 шт. |
| Кабель питания | 1 шт. |
| Формуляр | 1 экз. |
| Руководство по эксплуатации* | 1 экз. |
| Методика поверки | 1 экз. |
БМРТ.406441.001 РЭ «Контроллер давления специальный одноканальный КДС-1. Руководство по эксплуатации».
БМРТ.406441.001 ТУ «Контроллер давления специальный одноканальный КДС-1.
Технические условия».
ГОСТ Р 8.840-2013 «ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-1106 Па».
| Зарегистрировано поверок | 32 |
| Поверителей | 3 |
| Актуальность данных | 17.09.2024 |
