| Номер в госреестре | 81826-21 |
| Наименование СИ | Толщиномеры |
| Изготовитель | "Производственное объединение "Полет" - филиал Акционерного общества "Государственный космический научно-производственный центр имени М.В. Хруничева" ("ПО "Полет" - филиал АО "ГКНПЦ им. М.В. Хруничева"), г |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Толщиномеры предназначены для измерений толщины теплозащитных покрытий на изделиях.
Принцип действия толщиномеров основан на прокалывании иглой теплозащитного покрытия изделия до упора в поверхность основания, на котором проводят измерения, с последующим снятием показаний методом непосредственной оценки по шкале с нониусом.
Толщиномеры состоят из иглы, штока, на котором нанесена миллиметровая шкала, корпуса, на котором закреплены планка с нониусом и насадка-основание, винта зажимного и винта-ручки.
К толщиномерам данного типа относится толщиномеры зав. №№ 191г, 195г, 196г, 198г, 308г, 314г, 315г.
Общий вид толщиномеров представлен на рисунках 1 и 2.
Пломбирование толщиномеров не предусмотрено.
Нанесение знака поверки на толщиномеры не предусмотрено.
Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и буквы «г», наносится ударным способом на корпус толщиномеров.

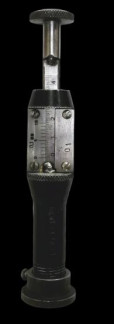

Рисунок 1 - Общий вид толщиномеров зав. №№ 191г, 195г, 196г, 198г
Рисунок 2 - Общий вид толщиномеров зав. №№ 308г, 314г, 315г
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров | |
| 191г; 195г; 196г; 198г | 308г; 314г; 315г | |
| Диапазон измерений толщины, мм | от 0 до 10 | от 0 до 90 |
| Пределы допускаемой абсолютной погрешности измерений толщины, мм | ±0 ,1 | |
| Цена деления нониуса, мм | 0,1 | |
Таблица 2 -Основные технические характеристики
| Наименование характеристики | Значение для заводских номеров | |
| 191г; 195г; 196г; 198г | 308г; 314г; 315г | |
| Допуск плоскостности измерительной | ||
| поверхности насадки-основания, мм | 0,006 | |
| Габаритные размеры, мм, не более: | ||
| - высота | 165 | 270 |
| - диаметр | 30 | 90 |
| Масса, кг, не более | 0,25 | 0,45 |
| Условия эксплуатации: | ||
| - температура окружающего воздуха, °С | от +10 до +30 | |
| - относительная влажность, %, не более | 80 | |
наносится на корпус в виде наклейки и на паспорт типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Толщиномер | — | 1 шт. |
| Паспорт | — | 1 экз. |
| Методика поверки | ОЦСМ 130196-2021 МП | 1 экз. на партию |
приведены в разделе 5 паспорта.
Нормативные документы, устанавливающие требования к толщиномерам
Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта № 2840 от 29.12.2018 г.
