| Номер в госреестре | 81827-21 |
| Наименование СИ | Спектрометры оптические эмиссионные |
| Обозначение типа СИ | PDA-MF и PDA-MF Plus |
| Изготовитель | "SHIMADZU CORPORATION", Япония; "SHIMADZU MANUFACTURING INC.", США; "SHIMADZU (SUZHOU) INSTRUMENTS MANUFACTURING, СO., LTD.", Китай |
| Год регистрации | 2021 |
| Срок свидетельства | 31.05.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометры оптические эмиссионные PDA-MF и PDA-MF Plus (далее -спектрометры) предназначены для измерений массовой доли элементов в металлах и сплавах в соответствии с аттестованными методиками (методами) измерений (при использовании в сфере государственного регулирования обеспечения единства измерений).
Принцип действия спектрометров основан на методе эмиссионного спектрального анализа с возбуждением пробы с помощью искрового разряда. Когда между образцом и электродом генерируется искровой разряд, то с подвергающегося разряду участка образца, испаряется элемент, его атомы возбуждаются и испускают излучение. Длина волны этого излучения является характерной для данного элемента, а интенсивность эмиссионного излучения пропорциональна массовой доле элементов в образце. Конструктивно спектрометры состоят из:
- оптической системы на основе CCD-детектора, которая фокусирует эмиссионный поток излучения,
- вольфрамового электрода,
- источника возбуждения (искровой генератор), предназначенного для возбуждения эмиссионного потока излучения от искры между образцом и электродом,
- осветительной системы,
- полихроматора, построенного по схеме Пашен-Рунге, разлагающего излучение в спектр, характеризующий состав пробы,
- открытого прижимного штатива,
- подложки для образца,
- автоматизированной системы управления (внешний персональный компьютер). Спектрометры выпускаются в следующих модификациях PDA-MF и PDA-MF
Plus, которые отличаются видами анализируемых образцов. Модель PDA-MF предназначена для анализа цветных металлов, модель PDA-MF Plus имеет расширенный спектральный диапазон и может анализировать как цветные, так и чёрные металлы. Опломбирование корпусов спектрометров не предусмотрено.
Общий вид спектрометров с обозначением места нанесения маркировки и знака поверки представлен на рисунке 1.
По заявлению владельца спектрометра или лица, представившего его на поверку, на корпус спектрометра наносится знак поверки (место нанесения указано на рисунке 1).

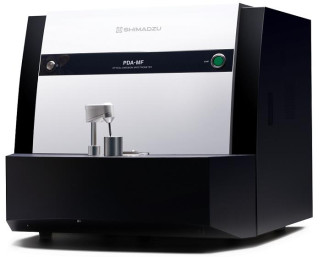

Рисунок 1 - Общий вид спектрометров с обозначением места нанесения маркировки, знака утверждения типа, знака поверки
В спектрометрах используется программное обеспечение «PDA-S» (далее - ПО), предназначенное для сбора и анализа данных, настройки параметров измерения, построения градуировочных графиков по стандартам и расчётам концентрации элементов в металлах и сплавах, проведения диагностических проверок, печати и сохранения результатов анализа. Несанкционированный доступ к программному обеспечению исключён посредством ограничения прав учетной записи пользователя.
Идентификационные данные программного обеспечения приведены в таблице 1. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | PDA-S |
| Номер версии (идентификационный номер) ПО | 1.03 и выше |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| PDA-MF | PDA-MF Plus | |
| Диапазон измерений массовой доли | ||
| элементов, %: | ||
| - в сплавах на основе алюминия | от 0,01 до 9,0 | от 0,01 до 9,0 |
| - в сплавах на основе меди | от 0,0012 до 34,0 | от 0,0012 до 34,0 |
| - в сплавах на основе железа | от 0,005 до 2,6 | от 0,005 до 2,6 |
| Пределы допускаемой абсолютной | ||
| погрешности измерений массовой доли | ||
| элементов в диапазоне, %, не более: | ||
| - от 0,0012 до 0,009 % включ. | ±0,0011 | |
| - св. 0,009 до 0,1 % включ. | ±0,01 | |
| - св. 0,1 до 4,0 % включ. | ±0,1 | |
| - св. 4,0 до 34,0 % | ±1,0 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| PDA-MF | PDA-MF Plus | |
| Спектральный диапазон, нм | от 200 до 675 | от 145 до 675 |
| Анализируемые образцы (сплавы на основе) | Al, С^ Fe | Al, Cu, Fe |
| Диапазон показаний массовой доли элементов, | ||
| % | от 0,001 до 50,0 | |
| Фокусное расстояние, мм: - воздух | 400 | 400 |
| - аргон | - | 300 |
| Габаритные размеры средства измерений, мм, не более: | ||
| - высота | 538 | |
| - ширина | 585 | |
| - длина | 706 | |
| Масса, кг, не более | 65 | |
| Параметры электрического питания: | ||
| - напряжение переменного тока, В | от 198 до 264 | |
| - частота переменного тока, Г ц | 50/60 | |
| Условия эксплуатации: | ||
| - температура окружающей среды, оС | от +10 до +28 | |
| - относительная влажность, % | от 15 до 70 | |
наносится на титульный лист руководства по эксплуатации методом печати и на корпус спектрометра методом наклеивания.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Спектрометр оптический эмиссионный PDA-MF/PDA-MF Plus | 1 шт. | |
| CD-диск с программным обеспечением | - | 1 шт. |
| Комплект проводов | - | 1 шт. |
| Трубка из ПВХ (3 м) | - | 1 шт. |
| Комплект принадлежностей для установки | - | 1 шт. |
| Образец для очистки электрода | - | 1 шт. |
| Калибровочный образец «SHIMADZU CORPORATION» | - | 1 шт. |
| Кисть для очистки электрода | - | 1 шт. |
| Руководство по установке программного обеспечения | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 043.Д4-20 | 1 экз. |
приведены в эксплуатационном документе (Руководство по эксплуатации. Спектрометры оптические эмиссионные PDA-MF и PDA-MF Plus п. 2, 3)
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3455 Государственная поверочная схема для средств измерений массовой (молярной) доли и массовой (молярной) концентрации компонентов, а также флуоресценции в жидких и твердых веществах и материалах на основе спектральных методов
Техническая документация «SHIMADZU CORPORATION», Япония
