| Номер в госреестре | 81828-21 |
| Наименование СИ | Хроматографы газовые |
| Обозначение типа СИ | Agilent 7890B |
| Изготовитель | AC Analytical Controls B.V., Нидерланды |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Хроматографы газовые Agilent 7890B (далее - хроматографы Agilent 7890B), оснащенные плазменно-эмиссионным детектором (ПЭД), предназначены для измерений содержания (объемных долей, млн-1) компонентов, входящих в состав анализируемых проб технологических газов и товарного гелия.
Принцип работы хроматографов Agilent 7890B основан на разделении компонентов пробы при ее прохождении в потоке газа-носителя через хроматографическую колонку и аналитического сигнала от компонента регистрации с помощью детектора.
Хроматографы Agilent 7890B представляют собой стационарные настольные лабораторные приборы и состоят из основного блока, включающего термостат с плазменно-эмиссионным детектором и хроматографическими колонками, блока ввода проб с автоматическими краном-дозатором для ввода газовых проб, блока контроля газовых потоков и внешнего компьютера с программным обеспечением OpenLab CDS ChemStation Edition. На передней панели хроматографов Agilent 7890B имеется панель управления и дисплей, предназначенные для оперативной установки рабочих параметров хроматографа Agilent 7890B.
Хроматографы Agilent 7890B комплектуются дополнительно сервисным программным обеспечением LDChroma, которое используется однократно для первоначальной настройки плазменно-эмиссионного детектора.
В хроматографах Agilent 7890B могут быть использованы как насадочные, так и капиллярные колонки.
Внутри корпуса хроматографов Agilent 7890B предусмотрено место для оснащения при необходимости одним или несколькими дополнительными детекторами в зависимости от решаемой задачи.
Хроматографы Agilent 7890B защищены от вмешательства в режимы настройки (регулировки) программного обеспечения, путем разграничения прав доступа (сервисный и пользовательский) с использованием паролей.
На лицевой панели корпуса хроматографов Agilent 7890B предусмотрены места для нанесения заводских (серийных) номеров (в виде шильдика в левом нижнем углу) и буквенноцифровых обозначений типа и изготовителя средств измерений, выполненных способом лакокрасочного нанесения, что позволяет однозначно идентифицировать каждый экземпляр средства измерений.

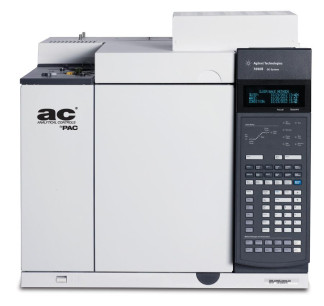

Общий вид хроматографов Agilent 7890B (без внешнего компьютера) и место нанесения знака поверки приведены на рисунке 1.
Пломбирование хроматографов Agilent 7890B не предусмотрено.
Хроматографы Agilent 7890B оснащаются встроенным и автономным ПО (OpenLab CDS ChemStation Edition) и сервисным ПО (LDChroma).
Встроенное ПО предназначено для сбора и передачи данных в автономное ПО и для задания параметров хроматографа с помощью панели управления и дисплея на корпусе хроматографа.
Программное обеспечение OpenLab CDS ChemStation Edition является метрологически значимой частью ПО хроматографов Agilent 7890B, которое выполняет следующие функции:
- управление хроматографом;
- настройка режимов работы;
- получение хроматограмм;
- обработка и хранение результатов измерений;
- построение градуировочных графиков;
- проведение диагностических проверок блока хроматографа.
Программное обеспечение LDChroma используется однократно для первоначальной настройки плазменно-эмиссионного детектора и установления оптимальных настроек детектора и не является метрологически значимым.
Конструкция хроматографов Agilent 7890B исключает возможность несанкционированного влияния на метрологически значимую часть программного обеспечения и измерительную информацию посредством ограничения прав учетной записи пользователя.
Идентификационные данные программного обеспечения хроматографов Agilent 7890B приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | OpenLab CDS ChemStation Edition | LDChroma |
| Номер версии (идентификационный номер) ПО | не ниже С.01.10 | не ниже 3.3.66 |
Уровень защиты программного обеспечения хроматографов Agilent 7890B «средний» в соответствии с Р 50.2.077-2014.
Влияние ПО учтено изготовителем при нормировании метрологических характеристик хроматографов Agilent 7890B.
Таблица 2 - Метрологические характеристики с детектором ПЭД
| Наименование характеристики | Значение |
| Предел детектирования, г/с, не более 1) | 3,510-12 |
| Уровень флуктуационных шумов нулевого сигнала, В, не более | 510-6 |
| Дрейф нулевого сигнала, В/ч, не более | 2510-5 |
| Предел допускаемого относительного СКО выходного сигнала, %, не более 2) - по площади и высоте пиков - по времени удерживания | 5 0,3 |
| Пределы допускаемого относительного изменения выходного сигнала за цикл измерений 4 часа (по площади пика), % | ±10 |
| 1) Контрольное вещество - неон в гелии 2) При вводе пробы с помощью газового крана-дозатора | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: | |
| - ширина | 680 |
| - высота | 600 |
| - глубина | 540 |
| Масса, кг, не более | 70 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от 18 до 28 |
| - относительная влажность воздуха, %, не более | 80 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | |
| - частота переменного тока, Г ц | 2201Щ |
| 50±1 | |
| Средний срок службы, лет, не менее | 8 |
наносится на титульный лист «Руководства по эксплуатации» типографским способом или в виде наклейки.
| Наименование | Обозначение | Количество |
| Хроматограф газовый | Agilent 7890B, зав. № CN20293019 или зав. № CN20303002 с плазменноэмиссионным детектором (ПЭД) | 1 шт. |
| Руководство по эксплуатации, включающее руководство пользователя программного обеспечения (на русском языке) | - | 1 шт. |
| Методика поверки | МП 103-223-2020 | 1 экз. |
отсутствуют; при использовании в сфере государственного регулирования обеспечения единства измерений хроматографы применяются в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы, устанавливающие требования к хроматографам газовым Agilent 7890B
ГОСТ 26703-93 Хроматографы аналитические газовые. Общие технические требования и методы испытаний
ГОСТ 8.485-2013 Государственная система обеспечения единства измерений. Хроматографы аналитические газовые лабораторные. Методика поверки
