Термопреобразователи сопротивления PR-SPA, 81831-21

Термопреобразователи сопротивления PR-SPA (в дальнейшем термопреобразователи) предназначены для измерений температуры деталей электрических машин во взрывоопасных и взрывобезопасных зонах.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	81831-21
Наименование СИ	Термопреобразователи сопротивления
Обозначение типа СИ	PR-SPA
Изготовитель	Компания "EPHY-MESS GmbH", Германия, Berta-Cramer-Ring 1.D-65205 Wiesbaden, Германия
Год регистрации	2021
Срок свидетельства	31.05.2026
МПИ (интервал между поверками)	2 года
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия термопреобразователей основан, на свойстве платины изменять свое сопротивление с изменением температуры. Термопреобразователи имеют шесть модификаций PR-SPA-NA-WKF, PR-SPA-EX-WKF, PR-SPA-NA-NWT, PR-SPA-EX-NWT, PR-SPA-NA-LTH, PR-SPA-EX-LTH, отличающиеся конструктивным оформлением. Основной частью термопреобразователей сопротивления является чувствительный элемент. Термопреобразователи PR-SPA-NA-WKF, PR-SPA-EX-WKF имеют 3 исполнения ESH, KH, MH, отличающиеся конструктивным исполнением, размерами и материалом погружаемой части. Исполнение ESH-чувствительный элемент изолирован термоусадочной трубкой с прочно присоединенными подводящими проводами. Исполнение КН-чувствительный элемент с прочно присоединенными подводящими проводами залит в керамической оболочке. Исполнение MH-чувствительный элемент изолирован и виброустойчиво установлен в металлическом защитном корпусе с прочно присоединенными подводящими проводами. Удлинительный кабель выведен через уплотнение в наружной части защитного корпуса. Термопреобразователи PR-SPA-NA- LTH, PR-SPA-EX-LTH имеют 3 исполнения EM, DN, AN, отличающиеся конструктивным исполнением, размерами и материалом погружаемой части Исполнение ЕМ-чувствительный элемент виброустойчиво встроен в защитную трубку из нержавеющей стали с залитым кабельным выходом и надежно подсоединенным шланговым проводом. Соединение посредством мягкого припоя. Исполнение DN- чувствительный элемент виброустойчиво встроен в защитную трубку из нержавеющей стали с залитым кабельным выходом и надежно подсоединенным шланговым проводом. Соединение посредством твердого припоя или зажимом с термоусадочной трубкой. Исполнение А№- чувствительный элемент виброустойчиво встроен в защитную трубку из нержавеющей стали с залитым кабельным выходом и надежно подсоединенным шланговым проводом. Соединение посредством зажимного цоколя. Термопреобразователи PR-SPA-NA-NWT, PR-SPA-EX-NWT имеют 4 исполнения ST, SH, AK, ZS отличающиеся конструктивным исполнением, размерами и материалом погружаемой части. Исполнение ST- Чувствительный элемент выполненный в виде бифилярно намотанной платиновой проволоки, завернут в несколько слоев ламинатной слюды или встроен в корпус из стеклотекстолита залитого силиконом, выводные провода прочно подключены посредством мягкого припоя. Исполнение SH- чувствительный элемент выполненный в виде бифилярно намотанной платиновой проволоки, помещен в гибкий корпус из стеклотекстолита или пластмассы, выводные провода прочно подключены посредством мягкого припоя Исполнение АК- чувствительный элемент встроен в корпус из стеклотекстолита или в пластмассовый корпус прочно- эластичный с силиконом, выводные провода прочно подключены посредством твердого припоя или обжима. Исполнение ZS - чувствительный элемент залит в пластинку из стеклотекстолита, выводные провода прочно подключены посредством твердого припоя или обжима.

Заводской номер наносится на шильдик или бирку, прикрепленную к корпусу термопреобразователя. Конструкция термопреобразователя не предусматривает нанесение знака поверки на корпус.

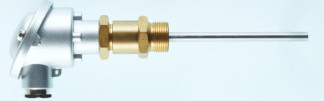

Общий вид термопреобразователей приведен на рис. 1

PR-SPA-NA-NWT , PR-SPA^-NWT исполнение ST

PR-SPA-NA-NWT, PR-SPA^-NWT исполнение ZS

PR- SPA-NA-WKF, PR- SPA-NA-WKF

PR- SPA-NA-WKF, PR- SPA-EX-WKF исполнение ESH

PR- SPA-EX-WKF PR- SPA-EX-WKF

исполнение KH исполнение MH

Рис.1-Общий вид термопреобразователей

Пломбирование термопреобразователей сопротивления не предусмотрено

Программное обеспечение

Отсутствует

Технические характеристики

Таблица 1-Метрологические характеристики_

Наименование характеристики	Значение для модификаций для PR-SPA-NA-WKF, PR- SPA-EX-WKF
	Исп. ESH Исп. KH Исп. MH
Номинальная статическая характеристика, (НСХ)*	1х Pt100, 2х Pt100
Класс допуска	AA, А, В и C в соответствии с ГОСТ 6651-2009
Номинальное значение сопротивления при 0°С, Ом	100
Диапазон измерений температуры, °С	для PR-SPA-NA-WKF от -60 до +200 для PR-SPA-EX-WKF от -60 до +180
Температурный коэффициент,°С-1	0,00385
Пределы допускаемой абсолютной погрешности, °С	класс АA ± (0,1 + 0,0017 \| t \|),класс А ±(0,15 + 0,002\| t \|), класс В ±(0,3 + 0,0051 t \|), класс C ± (0,6 + 0,01\| t \| ) где t-измеренная температура
Наименование характеристики	Значение для модификаций
	PR-SPA-NA-LTH	PR-SPA-EX-LTH
	to^EM to^DN исп.AN	to^EM to^DN
.Номинальная статическая характеристика, (НСХ)*	1х Pt100, 2х Pt100
Класс допуска	AA, А, В, и C в соответствии с ГОСТ 6651-2009

Номинальное значение сопротивления при 0 °С, Oм	100
Диапазон измерений температуры , °С	от - 60 до +200 от - 60 до +180
Температурный коэффициент, °С-1	0,00385
Пределы допускаемой абсолютной погрешности, °С	класс АA ± ( 0,1 + 0,0017 \| t \| ), класс А ±(0,15 + 0,002 \| t \|), класс В ±(0,3 + 0,0051 t \| ), класс C ± ( 0,6 + 0,01 \| t \| ) где t-измеренная температура
Наименование характеристики	Значение для модификаций PR-SPA-NA-NWT, PR- SPA-EX-NWT
Наименование характеристики	Исп. AK Исп. ST Исп. ZS Исп. SH
Номинальная статическая характеристика, (НСХ)*	1х Pt100, 2х Pt100
Класс допуска	AA, А, В, и C в соответствии с ГОСТ 6651-2009
Номинальное значение сопротивления при 0°С^м	100
Диапазон измерений температуры, °С	для PR-SPA-NA-NWT от -60 до +200 для PR-SPA-EX-NWT от -60 до +180
Температурный коэффициент, °С-1	0,00385
Пределы допускаемой абсолютной погрешности, °С	класс АA ± (0,1 + 0,0017 \| t \|), класс А ±(0,15 + 0,002 l \| t \|), класс В ±(0,3 + 0,005\| t \|), класс C ± (0,6 + 0,01 \| t \|) где t-измеренная температура
*по требованию заказчика может быть изготовлен произвольный номинал чувствительного элемента

Таблица 2-Основные технические характеристики

Наименование характеристики	Зш PR-SPA	чение для модифика -NA-WKF, PR-SPA-	щий EX-WKF
Наименование характеристики	Исп. ESH	Исп. KH	Исп. MH
Схема внутренних соединений	2-х, 3 - х и 4-х проводная
Время термической реакции t 0,63, в воде, не более, с	4	8	12
Степень защиты от воды и пыли	ГР64
Маркировка взрывозащиты только для PR-SPA-EX-WKF	Ex ia IIC U, Ex ia IIIC DbU, Exe II U, Ex tb IIIC DbU,
Размеры погружаемой части, мм длина диаметр	от 15,0 ± 0,8 до 700,0 ± 0,8 от 2,0 ± 0,3 до 10,0 ± 0,3	от 15,0 ± 0,3 до 60,0 ± 0,3 от 3,0 ± 0,3 до 10,0 ± 0,3	от 15,0 ± 0,8 до 800,0 ± 0,8 от 3,0 ± 0,3 до 25,0 ± 0,3
Длина кабеля, мм, не менее	100
Материал защитного корпуса	термоусадочная трубка	керамика	нержавеющая сталь
Масса, кг, не более	1,0

Срок службы, лет, не менее	30
Средняя наработка на метрологический отказ, ч	43 200
Условия эксплуатации: - диапазон температур окружающего воздуха, °С - относительная влажность окружающего воздуха, %	от -60 до +180 до 95 без конденсации влаги
Наименование характеристики	Значение для модификаций
	PR- SPA-NA-LTH		PR-SPA-]	3X-LTH
	исп.EM to^DN TOaAN		исп^М	to^DN
Схема внутренних соединений	2-х, 3 - х и 4-х проводная
Время термической реакции t 0,63, в воде, не более, с	12
Степень защиты от воды и пыли	ГР64
Маркировка взрывозащиты и взрывоопасных пылевых сред			1Exia IIC T3-T6 Gb, Ex ia IIIC T80°C-Т180°С Db 2Exe IIC T3-T6 Gb, Ex tb IIIC T80°С-Т180°С Db
Размеры погружаемой части**, мм длина диаметр	от 15,0 ± 0,8 до 1000,0 ± 0,8 от 3,0 ± 0,3 до 25,0 ± 0,3
Длина кабеля, мм, не менее	100
Материал защитного корпуса	нержавеющая сталь
Масса, кг, не более	2,0
Срок службы, лет, не менее	20
Средняя наработка на метрологический отказ, ч	43 200
Условия эксплуатации: - диапазон температур окружающего воздуха, °С - относительная влажность окружающего воздуха, %, %	от -60 до +100 до 95 без конденсации влаги
Наименование характеристики	Значение для м PR-SPA-NA-NWT,		юдификаций PR- SPA-EX-NWT
	Исп. AK	Исп^	Исп. ZS	Исп. SH
Схема внутренних соединений	2-х, 3 - х и 4-х проводная
Время термической реакции t 0,63, в воде, не более, с	8	8	8	5
Степень защиты от воды и пыли	ГР64

Маркировка взрывозащиты только для PR-SPA-EX-NWT	Ex ia IIC U, Ex ia IIIC DbU, Ex e II U, Ex tb IIIC DbU
Размеры погружаемой части, ** мм длина ширина толщина	от 25 ± 3 до 500 ± 3 от 5,0 ± 0,3 до 30 ± 0,3 от 2,0 ± 0,3 до 20,0 ± 0,3	от 25 ± 3 до 5 00 ± 3 от 5,0 ± 0,3 до 30,0 ± 0,3 от 1,0 ± 0,3 до 10,0 ± 0,3	от 25 ± 3 до 500 ± 3 от 5,0 ± 0,3 до 30,0 ± 0,3 от 1,0 ± 0,3 до 10,0 ± 0,3	от 25 ± 3 до 500 ± 3 от 3,0 ± 0,3 до 20,0 ± 0,3 от 1,0± 0,3 до 5,0 ± 0,3
Длина кабеля, мм, не менее	100
Материал защитного корпуса	стеклотекстол ит/ пластик	Стеклотексто лит	Стеклотексто лит/слюдяная бумага	Термоусадочная трубка
Масса, кг, не более	1,0
Срок службы, лет, не менее	30
Средняя наработка на метрологический отказ, ч	43 200
Условия эксплуатации: - диапазон температур окружающего воздуха, °С - относительная влажность окружающего воздуха, %,	от -60 до +100 до 95 без конденсации влаги
**в зависимости от заказа

Знак утверждения типа

на прибор не наносится, наносится на титульные листы паспорта типографским способом Комплектность средства измерений

Таблица 3-Комплектность термопреобразователей

Наименование	Обозначение	Кол-во
Термопреобразователь сопротивления	в соответствии с заказом	по заказу
Паспорт на русском языке	в соответствии с заказом	1 экз. на каждый термопреобразователь

Сведения о методах измерений

приведены в паспортах на термопреобразователи сопротивления PR-SPA-NA-LTH, исп. EM, PR-SPA-NA- NWT, исп. ST, PR-SPA-NA-WKF, исп. MN, в п.4 Метод измерения.
