Трансформаторы напряжения JDZX9-35R, 81833-21

Назначение

Трансформаторы напряжения JDZX9-35R (далее - трансформаторы) предназначены для преобразования напряжения в электрических цепях переменного тока с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

Трансформаторы предназначены для внутренней установки в комплектные распределительные устройства (КРУ) в электроустановках переменного тока частоты 50 Гц с классом напряжения 35 кВ.

Описание

Принцип действия трансформатора основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается напряжение пропорциональное первичному напряжению.

По конструктивному исполнению трансформаторы являются однофазными, с одним изолированным выводом первичной обмотки, другой вывод первичной обмотки при эксплуатации подлежит заземлению. В конструкции трансформаторов применена установка предохранительного устройства со сменным плавким предохранителем. Магнитопровод, предохранительное устройство, первичная и вторичные обмотки трансформаторов залиты эпоксидным компаундом, который обеспечивает требуемую электрическую прочность изоляции, защиту обмоток и предохранительного устройства от проникновения влаги, а также от механических повреждений.

Трансформаторы в зависимости от исполнения выпускаются с одной или двумя основными (измерительными) вторичными обмотками и одной дополнительной вторичной обмоткой, предназначенной для питания цепей зашиты, автоматики, управления, сигнализации, а также для контроля изоляции сети. Панель с выводами вторичных обмоток и заземляемым выводом первичной обмотки имеет защитную диэлектрическую крышку, которая крепится винтами, имеющими отверстия для пломбирования.

Трансформаторы имеют опорную металлическую плиту с четырьмя отверстиями для их крепления и четырьмя отверстиями с резьбой M12, предназначенных для выполнения такелажных операций.

Внешний вид трансформаторов напряжения и место пломбирования представлены на рисунке 1.

Знак поверки наносится на крышку клеммной коробки или на свидетельство о поверке.

Заводской номер трансформатора наносится на самоклеящуюся информационную табличку (шильд) на корпусе.

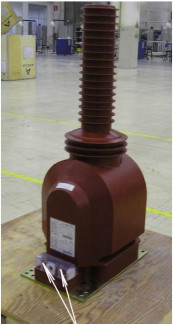

Рисунок 1 - Внешний вид трансформатора напряжения

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические и технические характеристики

Знак утверждения типа

наносится на паспорт типографским способом. Комплектность средства измерений

Таблица 2 - Комплектность средства измерений

Сведения о методах измерений

отсутствуют.

Нормативные документы, устанавливающие требования к трансформаторам напряжения JDZX9-35R

ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки.
