Трансформаторы тока LZZB9, 81834-21

Трансформаторы тока LZZB9 (далее - трансформаторы тока) предназначены для преобразования переменного тока в электрических цепях с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	81834-21
Наименование СИ	Трансформаторы тока
Обозначение типа СИ	LZZB9
Изготовитель	Компания "Dalian No. 1 Instrument Transformer Co., Ltd.", КНР
Год регистрации	2021
МПИ (интервал между поверками)	8 лет
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Трансформаторы предназначены для внутренней установки в комплектные распределительные устройства (КРУ) в электроустановках переменного тока частоты 50 Гц с классом напряжения 35 кВ.

Описание

Принцип действия трансформатора основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

Трансформаторы имеют магнитопроводы, первичную и вторичные обмотки, залитые эпоксидным компаундом, который обеспечивает требуемую электрическую прочность изоляции, защиту обмоток от проникновения влаги, а также от механических повреждений.

Трансформаторы имеют опорную конструкцию. В нижней их части расположена металлическая плита, с помощью которой они крепятся на горизонтальных и вертикальных поверхностях. На верхней части трансформаторов находятся выводы первичной обмотки, которые помимо основного назначения по механическим и изоляционным характеристикам могут служить точками опоры для шинопроводов главных цепей распределительных устройств.

Выводы первичной обмотки трансформаторов с номинальным первичным током 400 А имеют для крепления подводящих шин по два отверстия под болты M12. В трансформаторах с номинальным первичным током 1500 А для этих целей служат четыре отверстия под болты M12, такие трансформаторы в своем обозначении имеют дополнительный символ - G.

Трансформаторы выпускаются с одной вторичной измерительной обмоткой и двумя вторичными обмотками, предназначенными для подключения устройств защиты и автоматики. Панель с выводами вторичных обмоток имеет защитную диэлектрическую крышку, которая крепится винтами, имеющими отверстия для пломбирования.

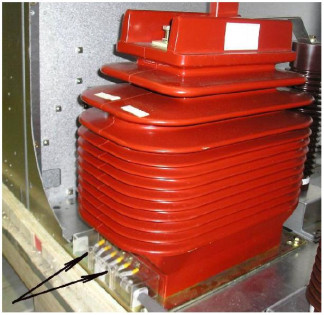

Внешний вид трансформаторов тока и место пломбирования представлены на рисунке 1.

Знак поверки наносится на крышку клеммной коробки или на свидетельство о поверке.

Заводской номер трансформатора наносится на самоклеящуюся информационную табличку (шильд) на корпусе.

Место пломбирования

Рисунок 1 - Внешний вид трансформатора тока Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические и технические характеристики

Наименование параметра	Значение
Модификации трансформаторов	LZZB9-35DG2	LZZB9-35D
Номинальное напряжение, кВ	35	35
Наибольшее рабочее напряжение, кВ	40,5	40,5
Количество вторичных обмоток, шт.	3	3
Номинальная частота, Гц	50	50
Номинальный первичный ток, А	1500	400
Номинальный вторичный ток, А	5	5
Номинальная вторичная нагрузка, В-А
- для обмоток измерения (при cos9=0,8)	20	20
- для обмоток защиты (при cos9=0,8)	20	20
Номинальный класс точности:
- для обмоток измерения	0,5S	0,5S
- для обмоток защиты	10Р	10Р
Масса, кг, не более	120	120
Габариты, мм, не более	490x300x514	490x300x514

Знак утверждения типа

наносится на паспорт типографским способом. Комплектность средства измерений

Таблица 2 - Комплектность средства измерений

Наименование	Количество, шт.
Трансформатор тока LZZB9-35DG2 (зав. №№ 610783882, 610783881, 610783884, 610783877, 610783874, 610783880)	6 шт.
Трансформатор тока LZZB9-35D (зав. №№ 610783889, 610783890, 610783886, 610783891, 610783887, 610783888)	6 шт.
Паспорт	12 экз.
