Государственный реестр средств измерений

Манометры мембранные медицинские МММ-01-"Адъютор", 81839-21

81839-21
Манометры мембранные медицинские МММ-01-«Адъютор» (далее - манометры мембранные медицинские, манометры) предназначены для измерений избыточного давления воздуха в надувной (компрессионной) манжете измерителя артериального давления.
Карточка СИ
Номер в госреестре 81839-21
Наименование СИ Манометры мембранные медицинские
Обозначение типа СИ МММ-01-"Адъютор"
Изготовитель Общество с ограниченной ответственностью "АДЪЮТОР" (ООО "АДЪЮТОР"), г. Санкт-Петербург
Год регистрации 2021
Срок свидетельства 31.05.2026
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Манометры мембранные медицинские МММ-01-«Адъютор» (далее - манометры мембранные медицинские, манометры) предназначены для измерений избыточного давления воздуха в надувной (компрессионной) манжете измерителя артериального давления.

Описание

Принцип действия манометров мембранных медицинских основан на зависимости между измеряемым давлением и упругой деформацией чувствительного элемента, выполненного в виде мембранной коробки (сильфона). Под воздействием измеряемого давления происходит линейное перемещение центра сильфона, которое с помощью передаточного механизма преобразуется в угловое перемещение показывающей стрелки относительно шкалы манометра, пропорциональное величине измеряемого давления.

Конструктивно манометры мембранные медицинские представляют собой однострелочные приборы с цилиндрическим корпусом.

Манометры мембранные медицинские выпускаются в следующих модификациях: МММ-01-1-«Адъютор», МММ-01-1С-«Адъютор», МММ-01-4-«Адъютор» и МММ-01-4С-«Адъютор», которые отличаются габаритными размерами, конструкцией, материалом и исполнением циферблата. Манометры модификаций МММ-01-1-«Адъютор» и МММ-01-1С-«Адъютор» имеют диаметр циферблата 50 мм, манометры модификаций МММ-01-4-«Адъютор» и МММ-01-4С-«Адъютор» имеют диаметр циферблата 68 мм, а также совмещены с нагнетателем.

Циферблаты манометров модификаций МММ-01-1С-«Адъютор» и МММ-01-4С-«Адъютор» покрыты флуоресцентной краской.

Корпус манометров модификаций МММ-01-1-«Адъютор» и МММ-01-1С-«Адъютор» -металлический, корпус манометров модификаций МММ-01-4-«Адъютор» и МММ-01-4С-«Адъютор» - термопласт (хромированный).

Нанесение знака поверки на манометр не предусмотрено.

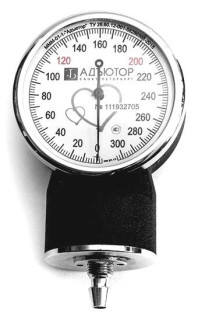

Заводской номер наносится на циферблат манометра способом гравировки либо печати. Общий вид манометров мембранных медицинских МММ-01-«Адъютор» модификации МММ-01-1-«Адъютор» приведён на рисунке 1, модификации МММ-01-4-«Адъютор» - на рисунке 2, модификации МММ-01-1С-«Адъютор» - на рисунке 3, модификации МММ-01-4С-«Адъютор» - на рисунке 4.

Рисунок 3 - Общий вид манометров мембранных медицинских МММ-01 -«Адъютор» модификации МММ-01-1С-«Адъютор»

Пломбирование манометров не предусмотрено.

Программное обеспечение

отсутствует

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон показаний избыточного давления воздуха в надувной (компрессионной) манжете измерителя артериального давления, мм рт.ст.

от минус 4 до 304

Диапазон измерений избыточного давления воздуха в надувной (компрессионной) манжете измерителя артериального давления, мм рт.ст.

от 20 до 300

Пределы допускаемой абсолютной погрешности измерений избыточного давления воздуха в надувной (компрессионной) манжете измерителя артериального давления, мм рт.ст.

±3

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Средняя скорость снижения давления в пневматической системе1, мм рт.ст./с

от 2 до 5

Скорость утечки воздуха в пневматической системе1, мм рт.ст./мин, не более

4

Время снижения давления при полностью открытом клапане

стравливания от 260 до 15 мм рт.ст.1, с, не более

10

Габаритные размеры, мм

модификаций МММ-01-1-«Адъютор» и МММ-01-1С-«Адъютор»

-    наружный диаметр

-    диаметр циферблата

от 47 до 57 от 38 до 48

- высота

от 32 до 38

- длина

от 85 до 95

модификаций МММ-01-4-«Адъютор» и МММ-01-4С-«Адъютор»

-    наружный диаметр

-    диаметр циферблата

от 65 до 75 от 57 до 67

- высота

от 40 до 50

- длина

от 150 до 170

Масса, кг, не более

-    модификаций МММ-01-1-«Адъютор» и МММ-01-1С-«Адъютор»

-    модификаций МММ-01-4-«Адъютор» и МММ-01-4С-«Адъютор»

0,15

0,25

Условия эксплуатации:

- температура окружающей среды, °С

от +10 до +40

- относительная влажность воздуха, %

от 20 до 85

- атмосферное давление, кПа

от 86 до 104

Срок службы, лет, не менее

5

1 - Только для модификаций МММ-01-4-«Адъютор» и МММ-01-4С-«Адъютор».

Знак утверждения типа

наносится на шкалу манометра мембранного медицинского, а также на титульный лист паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Кол-во

Манометр мембранный медицинский МММ-01 -«Адъютор»

-

1 шт.

Паспорт

МММ-01.1/4.100-01ПС

1 экз.

Сведения о методах измерений

приведены в разделах 5 «Подготовка к работе» и 6 «Порядок работы» паспорта МММ-01.1/4.100-01ПС.

Нормативные документы

ТУ 26.60.12-001-58286981-2018 Манометры мембранные медицинские МММ-01-«Адъютор». Технические условия

Приказ Росстандарта от 29 июня 2018 г. № 1339 Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа
