| Номер в госреестре | 81842-21 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | IMB-170 |
| Изготовитель | "ABB Power Technology Products AB", Швеция |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока IMB-170 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических сетях переменного тока промышленной частоты.
Трансформаторы тока IMB-170 являются масштабными преобразователями. Первичная обмотка выполнена в виде U-образного проводника, состоящего из одного или нескольких параллельных медных или алюминиевых проводников с изоляцией из высокопрочной бумаги с конденсаторными обкладками. Вторичные обмотки выполнены из медного провода. Внутреннее пространство трансформатора заполнено очищенным кварцевым песком и залито дегазированным минеральным маслом. Выводы вторичных обмоток подключены к клемм контактных коробок на основании трансформатора. Вывод заземления трансформатора прикреплен на одной из ножек корпуса. Трансформаторы предназначены для наружной установки.
К трансформаторам данного типа относятся трансформаторы тока IMB-170 зав.№№ 8647 160, 8647 159, 8647 161, 8647 156, 8647 164, 8647 152, 8647 165, 8647 157, 8647 162, 8675 177, 8675 176, 8675 184, 8675 174, 8675 181, 8675 175, 8675 173, 8647 154, 8679 680, 8703 456, 8703 461, 8703 458, 8647 151, 8675 183, 8675 179, 8647 153, 8647 158, 8647 163.
Нанесение знака поверки на трансформаторы не предусмотрено.
Общий вид трансформаторов представлен на рисунке 1.

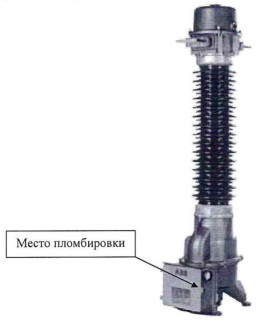

Рисунок 1 - Общий вид трансформаторов тока IMB-170
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Номинальное напряжение, кВ | 150 |
| Максимальное напряжение, кВ | 172 |
| Номинальный первичный ток, А | 1000 |
| Максимальный первичный ток, А | 1200 |
| Номинальный вторичный ток, А | 5 |
| Номинальная частота, Гц | 50 |
| Число вторичных обмоток | 4 |
| Номинальная вторичная нагрузка с коэффициентом мощности cos ф=0,8; ВА: обмотки с классом 0,2S обмотки с классом 5Р | 20 30, 40 |
| Диапазон вторичной нагрузки, % от номинального значения | от 25 до 100 |
| Класс точности вторичных обмоток по ГОСТ 7746-2015: для измерений и учета для защиты | 0,2S; 0,2 5Р |
| Значение | |
| Номинальная предельная кратность вторичных обмоток для защиты, не менее | 20 |
| Средняя наработка до отказа, ч | 4106 |
| Длина, мм, не более | 680 |
| Ширина, мм, не более | 460 |
| Высота, мм, не более | 2700 |
| Масса, кг, не более | 500 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ1, У1 |
наносится на трансформатор методом наклейки и на паспорт типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность трансформаторов
| Наименование | Обозначение | Количество |
| Трансформатор тока | IMB-170 | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в документе «Трансформаторы тока IMB-170. Паспорт», раздел 1 «Общие сведения об изделии»
Нормативные документы, устанавливающие требования к трансформаторам тока IMB-170
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия;
ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ.
| Зарегистрировано поверок | 58 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
