Устройства электронные для распределения тепловой энергии E-ITN 40, 81845-21

Назначение

Устройства электронные для распределения тепловой энергии E-ITN 40 (далее -распределители) предназначены для измерений температуры поверхности отопительного прибора и окружающего воздуха в помещении и вычислений безразмерной интегральной величины, соответствующей доле теплоотдачи отопительного прибора в коллективной системе отопления.

Описание

Принцип действия распределителей основан на измерении температуры поверхности отопительного прибора и окружающего воздуха в помещении и вычисления безразмерной интегральной величины, пропорциональной теплу, рассеиваемому за период отсчета отопительным прибором.

Безразмерная величина Е за интервал времени вычисляется в соответствии с алгоритмом:

(/    \ч 1,25

(tonp-tOKp)\

-—-) х Kq х Kc, ед/час

где 1«пр - температура поверхности отопительного прибора измеренная распределителем,

°С;

1юкр - температура окружающего воздуха измеренная распределителем или условно постоянное значение равное плюс 20 °С (в зависимости от режима измерений), °С;

Kq - коэффициент оценки тепловой мощности радиатора (значение должно быть указано в эксплуатационной документации конкретного распределителя);

Kc - коэффициент оценки теплового контакта датчиков температуры (значение должно быть указано в эксплуатационной документации конкретного распределителя).

Распределители состоят из двух датчиков температуры (датчик температуры отопительного прибора и датчик температуры окружающего воздуха) и вычислителя, размещенных в пластмассовом корпусе, а также теплового адаптера. Вычислитель включает в свой состав микропроцессор, энергонезависимую память и жидкокристаллический дисплей. На жидкокристаллический дисплей распределителя отображается значение безразмерной интегральной величины, измеренное значение температуры окружающего воздуха, измеренное значение температуры поверхности отопительного прибора, архивные данные, значения коэффициентов, сообщения об ошибках, в том числе предупреждение о разряде батареи. В зависимости от исполнения распределители оснащены беспроводным интерфейсом связи: NFC и радиоканал (частота 868,95 МГц), для передачи измерительной информации на внешние устройства.

При монтаже распределителя датчик температуры отопительного прибора закрепляется на тепловом адаптере, который прикрепляется к отопительному прибору с помощью установочного крепежа. Демонтаж распределителя с отопительного прибора возможен только после разрушения пломбы и механической защелки (однократного применения, предназначенной для идентификации факта несанкционированного доступа). Факт разрушения механической защелки регистрируется и кодируется в виде ошибки, которая выводится на дисплей распределителя. Заводской номер наносится на лицевую панель распределителей.

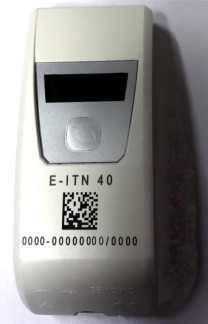

Общий вид распределителей и схема пломбировки от несанкционированного доступа представлены на рисунке 1.

Рисунок - 1 Общий вид распределителей и схема пломбировки от несанкционированного

доступа

Программное обеспечение

Распределители имеют встроенное программное обеспечение (ПО). ПО устанавливается (прошивается) в микроконтроллер при изготовлении. В процессе эксплуатации ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.

ПО предназначено для сбора, преобразования, обработки, отображения на дисплее распределителя и передачи на внешние устройства результатов измерений и диагностической информации.

Нормирование метрологических характеристик распределителей проведено с учетом влияния ПО.

Уровень защиты встроенного ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность распределителей

Сведения о методах измерений

приведены в п.1 ХХ140.РЭ «Устройства электронные для распределения тепловой энергии E-ITN 40. Руководство по эксплуатации».

Нормативные документы

Техническая документация APATOR METRA s.r.o.
