| Номер в госреестре | 81850-21 |
| Наименование СИ | Гири классов точности Е1, Е2, F1, F2, М1 |
| Изготовитель | "Changzhou Fuyue Weight Co. LTD", КНР |
| Год регистрации | 2021 |
| Срок свидетельства | 28.05.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Гири классов точности Е1, Е2, F1, F2, М1 (далее - гири) предназначены для хранения и передачи единицы массы в качестве средства измерений и эталонных гирь по Государственной поверочной схеме для средств измерений массы.
Принцип действия гирь основан на пропорциональности их массы и веса, воздействующего на твердую поверхность, на которой они покоятся. О массе испытуемых гирь судят по массе уравновешивающих их эталонных гирь и отношению соответствующих им показаний весов.
Гири номинальных значений массы от 1 мг до 500 мг изготавливаются в виде многоугольных пластинок из нержавеющей стали аустенитного класса, алюминия, нейзильбера или кобальта.
Гири массой 110k мг (k = 0, 1, 2) имеют форму треугольника; гири массой 2 10k мг (k = 0, 1, 2) имеют форму квадрата; гири массой 5 10k мг (k = 0, 1, 2) имеют форму пятиугольника.
Гири класса точности E1 номинальных значений массы от 1 г до 20 кг включительно изготавливаются из нержавеющей стали аустенитного класса цилиндрической формы с головкой и не имеют подгоночных полостей.
Гири класса точности E2 номинальных значений массы от 1 г до 20 кг включительно изготавливаются из нержавеющей стали аустенитного класса цилиндрической формы с головкой или без головки и не имеют подгоночных полостей.
Гири классов точности F1, F2, M1 номинальных значений массы от 1 г до 20 кг включительно изготавливаются из нержавеющей стали аустенитного класса цилиндрической формы с головкой или без головки.
Гири классов точности F1, F2, M1 номинальных значений массы 5 кг, 10 кг и 20 кг могут изготавливаются из нержавеющей стали аустенитного класса цилиндрической формы с ручкой или параллелепипедной формы с ручкой.
Гири класса точности M1 номинальными значениями массы 5 кг, 10 кг и 20 кг могут изготавливаться из чугуна параллелепипедной формы с ручкой.
Гири классов точности F1, F2, M1 номинальных значений массы от 1 г до 10 г включительно изготавливаются цилиндрической формы из нержавеющей стали в виде моноблока без подгоночных полостей.
Гири классов точности F1, F2 номинальных значений массы от 20 г до 20 кг включительно могут иметь подгоночную полость, закрываемую с помощью резьбовой пробки со шлицем под отвертку или пробки.
Гири класса точности Mi номинальных значений массы от 20 г до 200 г включительно могут иметь подгоночную полость.
Гири класса точности Mi номинальных значений массы от 500 г до 20 кг включительно имеют подгоночную полость закрываемую с помощью пробки.
Гири номинальных значений массы 5 кг, 10 кг, 20 кг могут быть выполнены с проточкой по внешнему контуру гири.
Гири классов точности E2, Fi, F2, Mi номинальных значений массы от 1 г до 20 кг могут быть выполнены как с поднутрением так и без поднутрения.
Гири изготавливаются отдельно или в наборах.
Наборы изготавливаются в следующих составах:
- 12 гирь с номинальными значениями массы от 1 мг до 500 мг включительно, упакованных в деревянный, или алюминиевый, или пластиковый футляр;
- 16 гирь с номинальными значениями массы от 1 мг до 5 г включительно, упакованных в деревянный, или алюминиевый, или пластиковый футляр;
- 21 гиря с номинальными значениями массы от 1 мг до 100 г включительно, упакованных в деревянный, или алюминиевый, или пластиковый футляр;
- 24 гири с номинальными значениями массы от 1 мг до 500 г включительно, упакованных в деревянный, или алюминиевый, или пластиковый футляр;
- 25 гирь с номинальными значениями массы от 1 мг до 1 кг включительно, упакованных в деревянный, или алюминиевый, или пластиковый футляр;
- 28 гирь с номинальными значениями массы от 1 мг до 5 кг включительно, упакованных в деревянный, или алюминиевый, или пластиковый футляр;
- 29 гирь с номинальными значениями массы от 1 мг до 10 кг включительно, упакованных в деревянный, или алюминиевый, или пластиковый футляр;
- 20 гирь с номинальными значениями массы от 10 мг до 500 г включительно, упакованных в деревянный, или алюминиевый, или пластиковый футляр;
- 21 гиря с номинальными значениями массы от 10 мг до 1 кг включительно, упакованных в деревянный, или алюминиевый, или пластиковый футляр;
- 24 гири с номинальными значениями массы от 10 мг до 5 кг включительно, упакованных в деревянный, или алюминиевый, или пластиковый футляр;
- 9 гирь с номинальными значениями массы от 1 г до 100 г включительно, упакованных в деревянный, или алюминиевый, или пластиковый футляр;
- 12 гирь с номинальными значениями массы от 1 г до 500 г включительно, упакованных в деревянный, или алюминиевый, или пластиковый футляр;
- 13 гирь с номинальными значениями массы от 1 г до 1 кг включительно, упакованных в деревянный, или алюминиевый, или пластиковый футляр;
- 16 гирь с номинальными значениями массы от 1 г до 5 кг включительно, упакованных в деревянный, или алюминиевый, или пластиковый футляр;
- 17 гирь с номинальными значениями массы от 1 г до 10 кг включительно, упакованных в деревянный, или алюминиевый, или пластиковый футляр;
- 4 гири с номинальными значениями массы от 1 кг до 5 кг включительно, упакованных в деревянный, или алюминиевый, или пластиковый футляр;
- 5 гирь с номинальными значениями массы от 1 кг до 10 кг включительно, упакованных в деревянный, или алюминиевый, или пластиковый футляр.
Набор может состоять из гирь, образующих одну или несколько декад номинальных значений массы. Состав каждой декады соответствует одному из следующих числовых рядов:
- (1;1;2;5) • 10n кг;
- (1;1;1;2;5) • 10n кг;
- (1;2;2;5) • 10n кг;
- (1;1;2;2;5) • 10n кг,
- где n - целое положительное или отрицательное число, или нуль.
- Набор гирь может также состоять из нескольких гирь одного значения массы.
Для отличия в наборах гирь с одинаковыми номинальными значениями массы используются одна или две звездочки, или точки, нанесенные на верхней плоскости.
На гири наносится маркировка в соответствии с ГОСТ OIML R 111-1-2009.
Для предотвращения несанкционированной изменения метрологических характеристик на уплотнительный диск подгоночной полости наносится знак поверки в соответствии с ГОСТ OIML R 111-1-2009.

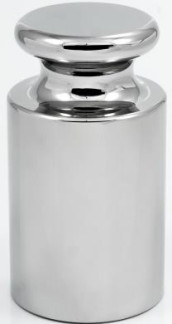

Рисунок 2 - Общий вид гирь из нержавеющей стали с номинальной массой от 1 г до 20 кг
цилиндрической формы без головки
отсутствует.
Таблица 1 - Пределы допускаемой абсолютной погрешности гирь ±Sm.
| Номинальное значение массы гирь | Пределы допускаемой абсолютной погрешности гирь ±^m, мг, для классов точности | ||||
| E1 | E2 | F1 | F2 | M1 | |
| 20 кг | 10 | 30 | 100 | 300 | 1000 |
| 10 кг | 5,0 | 16 | 50 | 160 | 500 |
| 5 кг | 2,5 | 8,0 | 25 | 80 | 250 |
| 2 кг | 1,0 | 3,0 | 10 | 30 | 100 |
| 1 кг | 0,5 | 1,6 | 5,0 | 16 | 50 |
| 500 г | 0,25 | 0,8 | 2,5 | 8,0 | 25 |
| 200 г | 0,10 | 0,3 | 1,0 | 3,0 | 10 |
| 100 г | 0,05 | 0,16 | 0,5 | 1,6 | 5,0 |
| 50 г | 0,03 | 0,10 | 0,3 | 1,0 | 3,0 |
| 20 г | 0,025 | 0,08 | 0,25 | 0,8 | 2,5 |
| 10 г | 0,020 | 0,06 | 0,20 | 0,6 | 2,0 |
| 5 г | 0,016 | 0,05 | 0,16 | 0,5 | 1,6 |
| 2 г | 0,012 | 0,04 | 0,12 | 0,4 | 1,2 |
| 1 г | 0,010 | 0,03 | 0,10 | 0,3 | 1,0 |
| 500 мг | 0,008 | 0,025 | 0,08 | 0,25 | 0,80 |
| 200 мг | 0,006 | 0,020 | 0,06 | 0,20 | 0,60 |
| 100 мг | 0,005 | 0,016 | 0,05 | 0,16 | 0,50 |
| 20 мг | 0,003 | 0,010 | 0,03 | 0,10 | 0,30 |
| Номинальное значение массы гирь | Пределы допускаемой абсолютной погрешности гирь ±Sm, мг, для классов точности | ||||
| E1 | E2 | F1 | F2 | M1 | |
| 10 мг | 0,003 | 0,008 | 0,025 | 0,08 | 0,25 |
| 5 мг | 0,003 | 0,006 | 0,020 | 0,06 | 0,20 |
| 2 мг | 0,003 | 0,006 | 0,020 | 0,06 | 0,20 |
| 1 мг | 0,003 | 0,006 | 0,020 | 0,06 | 0,20 |
Таблица 2 - Диапазоны допускаемых значений плотности материала гирь
| Номинальное значение массы гирь | Диапазоны допускаемых значений плотности материала гирь Pmin, Pmax, 103кгм"3, для классов точности гирь | ||||
| E1 | E2 | F1 | F2 | M1 | |
| > 100 г | 7,934-8,067 | 7,81-8,21 | 7,39-8,73 | 6,4-10,7 | > 4,4 |
| 50 г | 7,92-8,08 | 7,74-8,28 | 7,27-8,89 | 6,0-12,0 | > 4,0 |
| 20 г | 7,84-8,17 | 7,50-8,57 | 6,6-10,1 | 4,8-24,0 | > 2,6 |
| 10 г | 7,74-8,28 | 7,27-8,89 | 6,0-12,0 | > 4,0 | > 2,0 |
| 5 г | 7,62-8,42 | 6,9-9,6 | 5,3-16,0 | > 3,0 | - |
| 2 г | 7,27-8,89 | 6,0-12,0 | > 4,0 | > 2,0 | - |
| 1 г | 6,9-9,6 | 5,3-16,0 | > 3,0 | - | - |
| 500 мг | 6,3-10,9 | > 4,4 | > 2,2 | - | - |
| 200 мг | 5,3-16,0 | > 3,0 | - | - | - |
| 100 мг | > 4,4 | - | - | - | - |
| 50 мг | > 3,4 | - | - | - | - |
| 20 мг | > 2,3 | - | - | - | - |
Таблица 3 - Максимальные значения шероховатости поверхности гирь
| Шероховатость поверхности | Класс точности гирь | |||
| E1 | E2 | F1 | F2 | |
| Rz, мкм | 0,5 | 1 | 2 | 5 |
| Ra, мкм | 0,1 | 0,2 | 0,4 | 1 |
Таблица 4 - Пределы допускаемых абсолютных значений остаточной намагниченности М, выраженные в единицах остаточной магнитной индукции црМ._
| Максимальная остаточная магнитная индукция | Класс точности ги | рь | |||
| E1 | E2 | F1 | F2 | M1 | |
| цсМ, мкТл | 2,5 | 8 | 25 | 80 | 250 |
Таблица 5 - Пределы допускаемых абсолютных значений магнитной восприимчивости %.
| Номинальное значение массы гирь m | Максимальные значения магнитной восприимчивости гирь х в зависимости от их класса точности | |||
| E1 | E2 | F1 | F2 | |
| m < 1 г | 0,25 | 0,9 | 10 | - |
| 2 г< m < 10 г | 0,06 | 0,18 | 0,7 | 4 |
| 20 г< m | 0,02 | 0,07 | 0,2 | 0,8 |
Таблица 6 - Основные технические характеристики.
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| 1) температура окружающего воздуха, °C | |
| - для гирь классов точности М1 | от -30 до +50 |
| - для гирь классов точности E1, E2, F1, F2 | от +10 до +35 |
| 2 ) относительная влажность воздуха, % | от 30 до 80 |
| Изменение температуры в течение 1 часа, °С не более | |
| - гири классов точности E1, E2, F1, F2 | ±0,5 |
| - гири классов точности M1 | ±2 |
| Средняя наработка на отказ, часов | |
| - гири классов точности E1, E2 | 10000 |
| - гири классов точности F1, F2, M1 | 5000 |
| Средний срок службы, лет | 10 |
наносится на паспорт или футляр (если входит в комплектность).
Таблица 7 - Комплектность одиночных гирь
| Наименование | Обозначение | Кол-во |
| Гиря | - | 1 шт. |
| Деревянный, пластиковый или металлический футляр | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Перчатка | - | см. паспорт |
| Захват | - | см. паспорт |
| Пинцет | - | см. паспорт |
| Салфетка из микрофибры | - | см. паспорт |
Таблица 8 - Комплектность наборов гирь
| Наименование | Обозначение | Кол-во |
| Набор гирь | - | 1 набор |
| Деревянный, пластиковый или металлический футляр | - | 1 шт. |
| Паспорт | - | 1 шт. |
| Перчатка | - | см. паспорт |
| Захват | - | см. паспорт |
| Пинцет | - | см. паспорт |
| Салфетка из микрофибры | - | см. паспорт |
приведены в разделе 4 паспорта.
ГОСТ OIML R 111-1-2009 Государственная система обеспечения единства измерений. Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3, M3. Часть 1. Метрологические и технические требования. Испытания
Государственная поверочная схема для средств измерений массы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии 29.12.2018 г. № 2818
Техническая документация «Changzhou Fuyue Weight Co. LTD», КНР
