Государственный реестр средств измерений

Преобразователи акустической эмиссии резонансные GT205, 81855-21

Преобразователи акустической эмиссии резонансные GT205 (далее по тексту - датчик) предназначены для измерений амплитуды ультразвукового смещения или колебательной скорости поверхности твердых тел.
Карточка СИ
Номер в госреестре 81855-21
Наименование СИ Преобразователи акустической эмиссии резонансные
Обозначение типа СИ GT205
Изготовитель Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест"), Нижегородской обл., г. Саров
Год регистрации 2021
Срок свидетельства 28.05.2026
МПИ (интервал между поверками) 3 года
Описание типа скачать
Методика поверки скачать

Назначение

Преобразователи акустической эмиссии резонансные GT205 (далее по тексту - датчик) предназначены для измерений амплитуды ультразвукового смещения или колебательной скорости поверхности твердых тел.

Описание

Принцип действия датчика основан на использовании прямого пьезоэлектрического эффекта, при котором колебательные смещения или скорости поверхности твердых тел преобразуются в электрические сигналы.

Конструктивно датчик выполнен в виде цилиндрического корпуса из титанового сплава (нержавеющей стали), внутри которого расположен пьезокерамический чувствительный элемент. Конструкция корпуса пылевлагонепроницаемая.

Датчик имеет две модификации. GT205 имеет неразъёмный экранированный кабель типа АВКТ 4 для подключения к внешним устройствам. GT205B выполнен во взрывобезопасном исполнении, имеет электрическую изоляцию чувствительного элемента от корпуса и неразъёмный 2-х жильный экранированный кабель типа АВКТМ 2 для подключения к внешним устройствам.

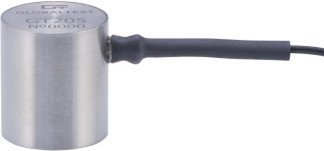

Общий вид датчика приведен на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, состоящий из арабских цифр, наносится в методом лазерной гравировки на корпус в месте, указанном на рисунке 1 .

Пломбирование преобразователей акустической эмиссии резонансных GT205 не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Резонансная частота датчика (Бр) с максимальным значением электроакустического преобразования Кр.тах, кГц

от 40 до 80

Коэффициент электроакустического преобразования на резонансной частоте (относительно 1 В/(мс-1)) Кр.тах, дБ, не менее:

-    при воздействии продольных волн

-    при воздействии поверхностных волн

60

50

Пределы допускаемой относительной погрешности электроакустического преобразования на резонансной частоте Крмах, %

±35

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Электрическая емкость, пФ, не менее

300

Электрическое сопротивление изоляции, МОм, не менее

500

Габаритные размеры (диаметр х высота), мм, не более:

-    GT205

-    GT205B

22х25

26х26

Масса (без кабеля), г, не более:

-    GT205

-    GT205B

52

70

Рабочие условия эксплуатации датчика:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха при температуре 35 °С, %

от -55 до +120 до 98

Маркировка взрывозащиты (только для GT205B)

1ExibIICT4

Гарантийный срок хранения с момента изготовления, месяцев

42

Гарантийный срок эксплуатации с момента поставки заказчику, месяцев

36

Знак утверждения типа

Нанесение знака утверждения типа на средство измерений не предусмотрено. Знак утверждения типа наносится на заглавный лист паспорта АБКЖ.433649.004ПС и руководства по эксплуатации АБКЖ.433649.004РЭ типографским способом в левом верхнем углу.

Комплектность

Таблица 3 - Комплектность датчика

Наименование

Обозначение

Кол-во

Преобразователь акустической эмиссии резонансный GT205 (GT205B)

АБКЖ.433649.004

1 шт.

Преобразователь акустической эмиссии резонансный GT205. Паспорт

АБКЖ.433649.004ПС

1 шт.

Преобразователь акустической эмиссии резонансный GT205. Руководство по эксплуатации

АБКЖ. 433649.004РЭ

одно на партию

Преобразователи акустической эмиссии. Методика поверки

МИ 3124-2008

по требованию

Усилитель заряда дифференциальный GT500

АБКЖ.431134.037

Дополнительные принадлежности

Сведения о методах измерений

приведены в АБКЖ.433649.004РЭ, раздел 2.

Нормативные документы, устанавливающие требования к преобразователям акустической эмиссии резонансным GT205

ГОСТ Р 8.826-2013 ГСИ. Государственная поверочная схема для средств измерений амплитуды ультразвукового смещения и колебательной скорости поверхности твердых сред

Зарегистрировано поверок 56
Поверителей 3
Актуальность данных 08.12.2024
