| Номер в госреестре | 81862-21 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВСП-1000, РВСП-2000 |
| Изготовитель | Акционерное общество "Самарский резервуарный завод" (АО "СРЗ"), г. Самара |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные цилиндрические РВСП-1000, РВСП-2000 (далее
- резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего объему согласно градуировочным таблицам резервуаров.
Резервуары РВСП-1000, РВСП-2000 представляют собой стальные вертикальные конструкции цилиндрической формы с днищем, стационарной крышей и понтоном.
Тип резервуаров - вертикальные стальные цилиндрические. Резервуары оборудованы замерным люком, люками-лазами и приемо-раздаточными устройствами для обслуживания во время эксплуатации. Резервуары РВСП-1000 оборудованы боковой лестницей, РВСП-2000 - шахтной лестницей. Резервуары также оснащены молниезащитой, защитой от статического электричества и системой тушения пожара.
Тип размещения - наземный. Фундаменты резервуаров РВСП-1000, РВСП-2000 соответствуют требованиям ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия».
Резервуары расположены на территории Астраханского ГПЗ - филиала ООО «Газпром переработка» по адресу Астраханская обл., Красноярский район, Муниципальное образование «Джанайский сельсовет».
Общий вид резервуаров вертикальных стальных цилиндрических РВСП-1000 зав. № Е-308, РВСП-2000 зав. №№ Е-306, Е-306/1, Е-306/2, Е-307 представлен на рисунках 1,2.
Пломбирование резервуаров вертикальных стальных цилиндрических РВСП-1000, РВСП-2000 не предусмотрено.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы.

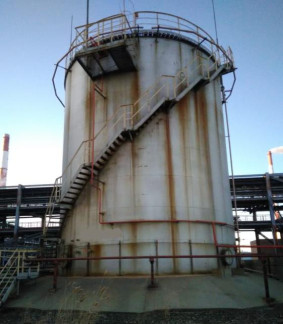

Рисунок 1 - Общий вид резервуара РВСП-1000 зав. № Е-308
отсутствует
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение | |
| РВСП-1000 | РВСП-2000 | |
| 1 | 2 | 3 |
| Номинальная вместимость, м3 | 1000 | 2000 |
| Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), % | ±0,20 | |
| Средний срок службы, лет, не менее | 20 | |
| Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа | от - 50 до + 50 от 84,0 до 106,7 | |
наносится на титульные листы паспортов типографским способом. Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Резервуар вертикальный стальной цилиндрический | РВСП-1000 (РВСП-2000) | 1 шт. |
| Паспорт на резервуар | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
приведены в пункте 10 паспорта.
Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным цилиндрическим РВСП-1000, РВСП-2000
ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия»
| Зарегистрировано поверок | 12 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
