| Номер в госреестре | 81866-21 |
| Наименование СИ | Преобразователи напряжения измерительные цифровые |
| Обозначение типа СИ | ЭКОФИЗИКА-500 |
| Изготовитель | Общество с ограниченной ответственностью "Производственно-коммерческая фирма Цифровые приборы" (ООО "ПКФ Цифровые приборы"), г. Москва |
| Год регистрации | 2021 |
| Срок свидетельства | 31.05.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи напряжения измерительные цифровые ЭКОФИЗИКА-500 (далее -приборы) предназначены для измерения напряжения, частоты и спектральных характеристик сигналов с выхода преобразователей акустических и электрических величин.
Принцип действия приборов основан на масштабировании входного сигнала посредством аналоговых цепей согласования с программно-управляемым коэффициентом усиления, аналогоцифровом преобразовании сигнала в цифровой код в многоканальном АЦП, цифровой обработке сигнала во встроенном микропроцессоре, и выдаче цифрового кода измерительной информации по интерфейсам USB и (или) Ethernet на компьютер или другие внешние устройства.
Приборы имеют панель входных аналоговых каналов и панель цифровых интерфейсов и питания.
Количество входных аналоговых каналов может варьироваться от 1 до 16 в зависимости от варианта исполнения.
Каналы могут быть следующих типов:
Микрофонный модуль MIC. Применяется для подключения первичных измерительных преобразователей (микрофонный капсюль с предусилителем). Обеспечивает подачу напряжения поляризации микрофона 0 В или 200 В. Имеет переключаемый коэффициент усиления в 4 ступени. Основной разъем подключения Lemo-7pin или Switchcraft 5 pin TB-5M (по заказу). Также имеется вспомогательный разъем BNC, служащий для вывода выходного аналогового сигнала при подключенном первичном преобразователе.
Модуль входа преобразователей со встроенной электроникой IEPE/ICP. Применяется для подключения измерительных вибропреобразователей со встроенной электроникой (IEPE). Имеет входной разъем подключения BNC.
Модуль прямого входа по напряжению DIR. Применяется для небалансного (несимметричного) подключения к внешним источникам сигналов переменного напряжения. Имеет переключаемый коэффициент усиления. Оснащен входным разъемом подключения BNC.
Модуль дифференциального входа по напряжению DIFF. Применяется для балансного (симметричного) подключения к внешним источникам сигналов переменного напряжения. Имеет переключаемый коэффициент усиления. Оснащен двумя входными разъемами подключения BNC.
Панель цифровых интерфейсов и питания может иметь следующие разъемы подключения:
- 12VDC - разъем для подключения внешнего источника питания 11-14 В DC;
- LAN - разъем для подключения к компьютеру через интерфейс Power over Ethernet;
- DIN - разъем для подключения внешних цифровых преобразователей;
- USB - разъем для подключения к компьютеру через интерфейс USB;
- SI/SO - гальванически развязанная пара логических входа / выхода;
- GSYNC - порт синхронизации.
Управление приборами осуществляется дистанционно по интерфейсу USB или Ethernet. Приборы имеют энергонезависимую память.
Электрическое питание приборов осуществляется постоянным напряжением от внешнего источника питания или через интерфейс Power over Ethernet (PoE).

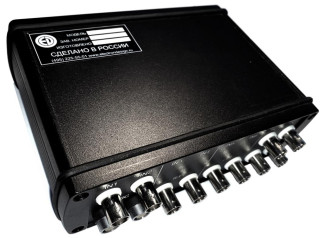

Общий вид приборов, место нанесения знака утверждения типа и знака поверки приведены на рисунке 1.
Вид передней панели приборов и места пломбировки от несанкционированного доступа показаны на рисунке 2.
Наименование, обозначение и заводской номер наносится на верхнюю панель корпуса приборов в виде самоклеющейся этикетки.
Программное обеспечение (ПО) приборов состоит из двух частей:
- встроенное ПО, установленное на микропроцессоре прибора;
- внешнее ПО (драйвер) для установки на внешний компьютер (поставляется по заказу). Встроенное ПО выполняет основные функции управления режимами работы, его
метрологически значимая часть служит для математической обработки и представления измерительной информации.
Внешнее ПО (драйвер) расширяет функциональные возможности приборов по представлению и обработке измерительной информации, в том числе позволяет отображать значения частоты сигналов и выполнять спектральный анализ с использованием цифровых фильтров с октавными и дольными октаве полосами пропускания.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Встроенное ПО | Внешнее ПО (драйвер) |
| Идентификационное наименование | E500fw | Signal+BE500 |
| Номер версии (идентификационный номер) | 1.02.01 и выше | 3.01.01 и выше |
Метрологические и технические характеристики представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Максимальное количество входных измерительных каналов 1) | |
| MIC, DIFF | 8 |
| IEPE (ICP), DIR | 16 |
| Частота дискретизации для входных аналоговых каналов (фиксированные значения) при подключении по интерфейсу USB | |
| MIC, IEPE (ICP) | от 15,625 Гц до 128 кГц |
| DIR, DIFF | от 15,625 Гц до 64 кГц |
| Частота дискретизации для входных аналоговых каналов (фиксированные значения) при подключении по интерфейсу LAN | |
| MIC, IEPE (ICP) | от 15,625 Гц до 256 кГц |
| DIR, DIFF | от 15,625 Гц до 64 кГц |
| Номинальные значения полосы пропускания | |
| MIC, IEPE (ICP) | |
| 1/1-октавы | от 1,0 Гц до 63,1 кГц |
| 1/3-октавы | от 0,794 Гц до 100 кГц |
| 1/6-октавы | от 0,75 Гц до 106 кГц |
| 1/12-октавы | от 18,3 Гц до 109 кГц |
| 1/24-октавы | от 18 Гц до 26,2 кГц |
| DIR, DIFF | |
| 1/1-октавы | от 1,0 Гц до 15,8 кГц |
| 1/3-октавы | от 0,794 Гц до 25,1 кГц |
| 1/6-октавы | от 0,75 Гц до 26,6 кГц |
| 1/12-октавы | от 18,3 Гц до 27,4 кГц |
| 1/24-октавы | от 18 Гц до 26,2 кГц |
| Максимальный измеряемый уровень входного напряжения Lmax, дБ [отн. 1 мкВ] | |
| MIC | |
| Диапазон Д1 | 137 |
| Диапазон Д2 | 141 |
| Диапазон Д3 | 127 |
| Диапазон Д4 | 113 |
| IEPE (ICP) | 122 |
| DIR, DIFF (коэффициент усиления k от 0,25 до 176) | 141 + 20-lg(0,25/k) |
| 1) Общее количество входных аналоговых каналов. Количество и типы отдельных измерительных модулей указаны в разделе «Описание средства измерений». | |
| 1 | 2 |
| Пределы допускаемой относительной погрешности измерения напряжения на частотах F, % 1,2) | |
| MIC | |
| Диапазон Д1: 0,2 Гц < F < 16 Гц, 20 кГц < F < 73 кГц | 3,5 |
| Диапазон Д3: 0,65 Гц < F < 16 Гц, 20 кГц < F < 65 кГц | |
| Диапазоны Д2, Д4: 0,65 Гц < F < 16 Гц, 20 кГц < F < 103 кГц | |
| Диапазоны Д1, Д2, Д3, Д4; 16 Гц < F < 20 кГц | 1 |
| IEPE (ICP); 0,2 Гц < F < 20 кГц | 3,5 |
| DIR, DIFF (коэффициент усиления от 0,25 до 176) | |
| 0,2 Гц < F < 16 Гц, 8000 Гц < F < 17000 Гц | 3,5 |
| 16 Гц < F < 8000 Гц | 1,5 |
| Линейный рабочий диапазон, дБ 3,4) | |
| MIC | 129 |
| IEPE (ICP) | 111 |
| DIR | 155 |
| DIFF | 156 |
| Неравномерность амплитудно-частотной характеристики на частотах F (относительно измеряемого уровня напряжения на частоте 1000 Гц), дБ 4,5) | |
| MIC; 0,5 Гц < F < 34 кГц 6) | ±0,3 |
| MIC, IEPE, DIR, DIFF; 0,5 Гц < F < 17 кГц 7) | ±0,3 |
| Диапазон измерения частоты | от 1 Гц до 0,49-Fs 8) |
| Пределы допускаемой абсолютной погрешности измерения частоты F, Гц | |
| 1 Гц < F < 10 Гц | ±(3,5-10"2-F + 0,012) |
| 10 Гц < F < 0,49-Fs | ±(0,5-10"2-F + 0,012) |
| !уха от 25 до 75 % вочные значения !уха от 25 до 75 % | |
| 1) при напряжении входного сигнала (скз) > 1 мВ 2) при температуре (23 ±5) °С и относительной влажности возд 3) при погрешности линейности уровня ±0,4 дБ, типовые спра 4) при температуре (23 ±5) °С и относительной влажности возд 6) при напряжении входного сигнала 0,1 В (скз) 6) при частоте дискретизации 128 кГц 7) при частоте дискретизации 64 кГц 8) Fs - частота дискретизации, Гц | |
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | |
| от внешнего источника | от 11 до 14 |
| через интерфейс PoE | 24; 48 |
| Габаритные размеры, мм | |
| длина | 150 |
| ширина | 175 |
| высота | 56 |
| Масса, г, не более | 950 |
| Рабочие условия применения | |
| температура окружающего воздуха, °C | от -10 до +50 |
| относительная влажность воздуха при температуре до +40 °С (без конденсата), % | до 90 |
| атмосферное давление, кПа | от 85 до 108 |
наносится на верхнюю панель приборов в виде самоклеющейся этикетки и на титульный лист руководства по эксплуатации типографским способом.
представлена в таблице 4.
Таблица 4 - Комплектность приборов
| Наименование и обозначение | Кол-во |
| Преобразователь напряжения измерительный цифровой ЭКОФИЗИКА-500 в комплектации каналов по заказу | 1 шт. |
| Руководство по эксплуатации ПКДУ.411500.002 РЭ | 1 шт. |
| Паспорт ПКДУ.411500.002 ПС | 1 шт. |
| Методика поверки ЭКОФИЗИКА-500МП-2021 | 1 шт. |
| Дополнительные принадлежности (по заказу) | |
| Сетевой адаптер питания | 1 шт. |
| Сумка наплечная | 1 шт. |
| Предусилитель микрофонный | 1 шт. |
| Кабель микрофонный удлинительный | 1 шт. |
| Микрофонный капсюль | 1 шт. |
| Вибропреобразователь | 1 шт. |
| Электрический эквивалент IEPE датчика ЭКВ-110 | 1 шт. |
| Электрический эквивалент микрофонного капсюля (18 пФ) ЭКМ-101 | 1 шт. |
| Акустический калибратор АК-1000 или аналогичный класса 1 по ГОСТ Р МЭК 60942 | 1 шт. |
| Виброкалибратор КВ-160 или аналогичный | 1 шт. |
| Драйвер (внешнее программное обеспечение) Signal+BE500 | 1 шт. |
| Программное обеспечение Signal+BE500. Инструкция пользователя | 1 шт. |
приведены в разделах 4 - 8 эксплуатационного документа.
ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2-109 Гц (приказ Росстандарта от 29.05.2018 г. № 1053)
ГСИ. Государственная поверочная схема для средств измерений времени и частоты (приказ Росстандарта от 31.07.2018 г. № 1621)
Технические условия ПКДУ.411500.002 ТУ
